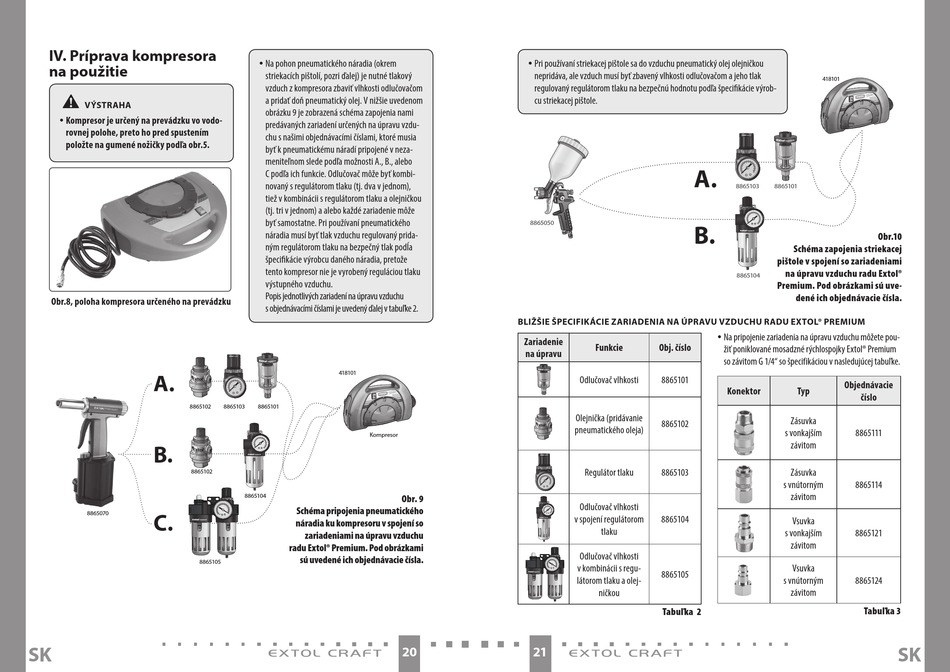

IV. Príprava kompresora
na použitie
•
VÝSTRAHA
y Kompresor je určený na prevádzku vo vodo-
rovnej polohe, preto ho pred spustením
položte na gumené nožičky podľa obr.5.
Obr.8, poloha kompresora určeného na prevádzku
A.
8865102
B.
8865102
C.
8865070
8865105
SK
y Na pohon pneumatického náradia (okrem
striekacích pištolí, pozri ďalej) je nutné tlakový
vzduch z kompresora zbaviť vlhkosti odlučovačom
a pridať doň pneumatický olej. V nižšie uvedenom
obrázku 9 je zobrazená schéma zapojenia nami
predávaných zariadení určených na úpravu vzdu-
chu s našimi objednávacími číslami, ktoré musia
byť k pneumatickému náradí pripojené v neza-
meniteľnom slede podľa možnosti A., B., alebo
C podľa ich funkcie. Odlučovač môže byť kombi-
novaný s regulátorom tlaku (tj. dva v jednom),
tiež v kombinácii s regulátorom tlaku a olejničkou
(tj. tri v jednom) a alebo každé zariadenie môže
byť samostatne. Pri používaní pneumatického
náradia musí byť tlak vzduchu regulovaný prida-
ným regulátorom tlaku na bezpečný tlak podĺa
špecifikácie výrobcu daného náradia, pretože
tento kompresor nie je vyrobený reguláciou tlaku
výstupného vzduchu.
Popis jednotlivých zariadení na úpravu vzduchu
s objednávacími číslami je uvedený ďalej v tabuľke 2.
418101
8865103
8865101
Kompresor
8865104
Obr. 9
Schéma pripojenia pneumatického
náradia ku kompresoru v spojení so
zariadeniami na úpravu vzduchu
radu Extol® Premium. Pod obrázkami
sú uvedené ich objednávacie čísla.
20
y Pri používaní striekacej pištole sa do vzduchu pneumatický olej olejničkou
nepridáva, ale vzduch musí byť zbavený vlhkosti odlučovačom a jeho tlak
regulovaný regulátorom tlaku na bezpečnú hodnotu podľa špecifikácie výrob-
cu striekacej pištole.
A.
8865050
B.
BLIŽŠIE ŠPECIFIKÁCIE ZARIADENIA NA ÚPRAVU VZDUCHU RADU EXTOL® PREMIUM
Zariadenie
Funkcie
Obj. číslo
na úpravu
Odlučovač vlhkosti
8865101
Olejnička (pridávanie
8865102
pneumatického oleja)
Regulátor tlaku
8865103
Odlučovač vlhkosti
v spojení regulátorom
8865104
tlaku
Odlučovač vlhkosti
v kombinácii s regu-
8865105
látorom tlaku a olej-
ničkou
Tabuľka 2
21
418101
8865103
8865101
Obr.10
Schéma zapojenia striekacej
pištole v spojení so zariadeniami
na úpravu vzduchu radu Extol®
8865104
Premium. Pod obrázkami sú uve-
dené ich objednávacie čísla.
y Na pripojenie zariadenia na úpravu vzduchu môžete pou-
žiť poniklované mosadzné rýchlospojky Extol® Premium
so závitom G 1/4" so špecifikáciou v nasledujúcej tabuľke.
Objednávacie
Konektor
Typ
číslo
Zásuvka
s vonkajším
8865111
závitom
Zásuvka
s vnútorným
8865114
závitom
Vsuvka
s vonkajším
8865121
závitom
Vsuvka
s vnútorným
8865124
závitom
Tabuľka 3
SK
