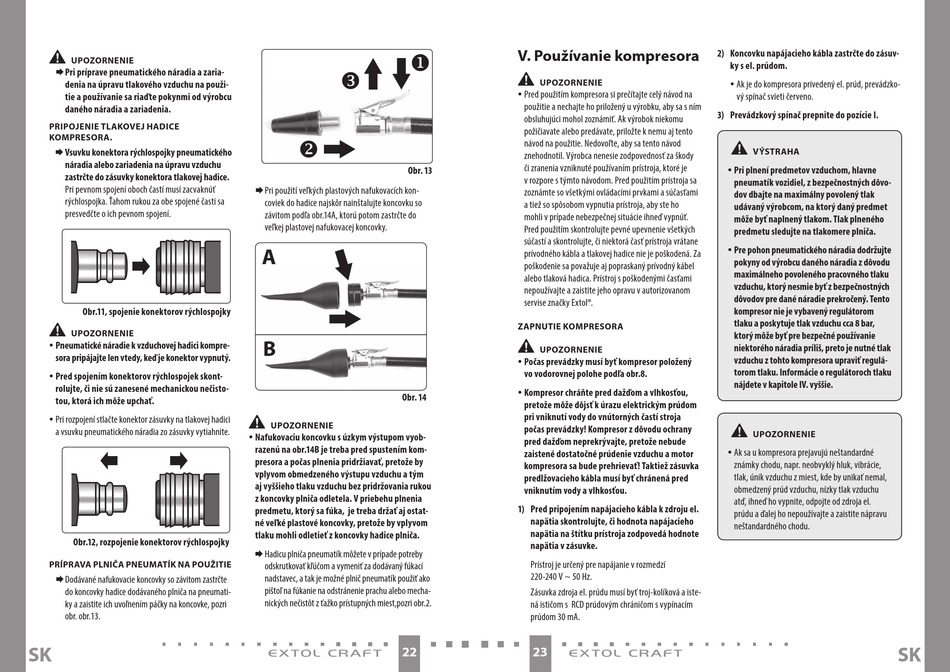

Extol Craft 418101 Bedienungsanleitung Seite 12

•
UPOZORNENIE
 P ri príprave pneumatického náradia a zaria-
denia na úpravu tlakového vzduchu na použi-
tie a používanie sa riaďte pokynmi od výrobcu
daného náradia a zariadenia.
PRIPOJENIE TLAKOVEJ HADICE
KOMPRESORA.
 Vsuvku konektora rýchlospojky pneumatického
náradia alebo zariadenia na úpravu vzduchu
zastrčte do zásuvky konektora tlakovej hadice.
Pri pevnom spojení oboch častí musí zacvaknúť
rýchlospojka. Ťahom rukou za obe spojené časti sa
presvedčte o ich pevnom spojení.
Obr.11, spojenie konektorov rýchlospojky
•
UPOZORNENIE
y Pneumatické náradie k vzduchovej hadici kompre-
sora pripájajte len vtedy, keď je konektor vypnutý.
y Pred spojením konektorov rýchlospojek skont-
rolujte, či nie sú zanesené mechanickou nečisto-
tou, ktorá ich môže upchať.
y Pri rozpojení stlačte konektor zásuvky na tlakovej hadici
a vsuvku pneumatického náradia zo zásuvky vytiahnite.
Obr.12, rozpojenie konektorov rýchlospojky
PRÍPRAVA PLNIČA PNEUMATÍK NA POUŽITIE
 D odávané nafukovacie koncovky so závitom zastrčte
do koncovky hadice dodávaného plniča na pneumati-
ky a zaistite ich uvoľnením páčky na koncovke, pozri
obr. obr.13.
SK
Obr. 13
 P ri použití veľkých plastových nafukovacích kon-
coviek do hadice najskôr nainštalujte koncovku so
závitom podľa obr.14A, ktorú potom zastrčte do
veľkej plastovej nafukovacej koncovky.
A
B
Obr. 14
•
UPOZORNENIE
y Nafukovaciu koncovku s úzkym výstupom vyob-
razenú na obr.14B je treba pred spustením kom-
presora a počas plnenia pridržiavať, pretože by
vplyvom obmedzeného výstupu vzduchu a tým
aj vyššieho tlaku vzduchu bez pridržovania rukou
z koncovky plniča odletela. V priebehu plnenia
predmetu, ktorý sa fúka, je treba držať aj ostat-
né veľké plastové koncovky, pretože by vplyvom
tlaku mohli odletieť z koncovky hadice plniča.
 Hadicu plniča pneumatík môžete v prípade potreby
odskrutkovať kľúčom a vymeniť za dodávaný fúkací
nadstavec, a tak je možné plnič pneumatík použiť ako
pištoľ na fúkanie na odstránenie prachu alebo mecha-
nických nečistôt z ťažko prístupných miest,pozri obr.2.
22
V. Používanie kompresora
•
UPOZORNENIE
y Pred použitím kompresora si prečítajte celý návod na
použitie a nechajte ho priložený u výrobku, aby sa s ním
obsluhujúci mohol zoznámiť. Ak výrobok niekomu
požičiavate alebo predávate, priložte k nemu aj tento
návod na použitie. Nedovoľte, aby sa tento návod
znehodnotil. Výrobca nenesie zodpovednosť za škody
či zranenia vzniknuté používaním prístroja, ktoré je
v rozpore s týmto návodom. Pred použitím prístroja sa
zoznámte so všetkými ovládacími prvkami a súčasťami
a tiež so spôsobom vypnutia prístroja, aby ste ho
mohli v prípade nebezpečnej situácie ihneď vypnúť.
Pred použitím skontrolujte pevné upevnenie všetkých
súčastí a skontrolujte, či niektorá časť prístroja vrátane
prívodného kábla a tlakovej hadice nie je poškodená. Za
poškodenie sa považuje aj popraskaný prívodný kábel
alebo tlaková hadica. Prístroj s poškodenými časťami
nepoužívajte a zaistite jeho opravu v autorizovanom
servise značky Extol®.
ZAPNUTIE KOMPRESORA
•
UPOZORNENIE
y Počas prevádzky musí byť kompresor položený
vo vodorovnej polohe podľa obr.8.
y Kompresor chráňte pred dažďom a vlhkosťou,
pretože môže dôjsť k úrazu elektrickým prúdom
pri vniknutí vody do vnútorných častí stroja
počas prevádzky! Kompresor z dôvodu ochrany
pred dažďom neprekrývajte, pretože nebude
zaistené dostatočné prúdenie vzduchu a motor
kompresora sa bude prehrievať! Taktiež zásuvka
predlžovacieho kábla musí byť chránená pred
vniknutím vody a vlhkosťou.
1) Pred pripojením napájacieho kábla k zdroju el.
napätia skontrolujte, či hodnota napájacieho
napätia na štítku prístroja zodpovedá hodnote
napätia v zásuvke.
Prístroj je určený pre napájanie v rozmedzí
220-240 V ~ 50 Hz.
Zásuvka zdroja el. prúdu musí byť troj-kolíková a iste-
ná ističom s RCD prúdovým chráničom s vypínacím
prúdom 30 mA.
23
2) Koncovku napájacieho kábla zastrčte do zásuv-
ky s el. prúdom.
y Ak je do kompresora privedený el. prúd, prevádzko-
vý spínač svieti červeno.
3) Prevádzkový spínač prepnite do pozície I.
•
VÝSTRAHA
y Pri plnení predmetov vzduchom, hlavne
pneumatík vozidiel, z bezpečnostných dôvo-
dov dbajte na maximálny povolený tlak
udávaný výrobcom, na ktorý daný predmet
môže byť naplnený tlakom. Tlak plneného
predmetu sledujte na tlakomere plniča.
y Pre pohon pneumatického náradia dodržujte
pokyny od výrobcu daného náradia z dôvodu
maximálneho povoleného pracovného tlaku
vzduchu, ktorý nesmie byť z bezpečnostných
dôvodov pre dané náradie prekročený. Tento
kompresor nie je vybavený regulátorom
tlaku a poskytuje tlak vzduchu cca 8 bar,
ktorý môže byť pre bezpečné používanie
niektorého náradia príliš, preto je nutné tlak
vzduchu z tohto kompresora upraviť regulá-
torom tlaku. Informácie o regulátoroch tlaku
nájdete v kapitole IV. vyššie.
•
UPOZORNENIE
y Ak sa u kompresora prejavujú neštandardné
známky chodu, napr. neobvyklý hluk, vibrácie,
tlak, únik vzduchu z miest, kde by unikať nemal,
obmedzený prúd vzduchu, nízky tlak vzduchu
atď, ihneď ho vypnite, odpojte od zdroja el.
prúdu a ďalej ho nepoužívajte a zaistite nápravu
neštandardného chodu.
SK
