IV. Vorbereitung des
Kompressors zur
Anwendung
•
WARNUNG
y Der Kompressor ist zum Betrieb in waage-
rechter Lage bestimmt, daher setzen
Sie ihn vor der Inbetriebnahme auf die
Gummifüße nach Abb. 5 ab.

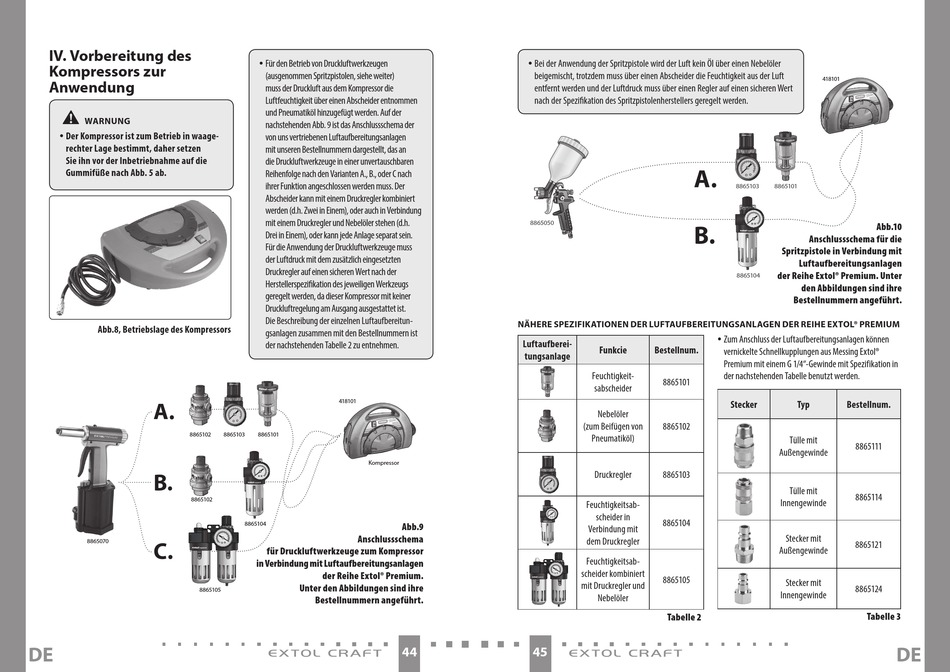

Abb.8, Betriebslage des Kompressors
A.
8865102
B.
8865102
C.
8865070
8865105
DE
y Für den Betrieb von Druckluftwerkzeugen
(ausgenommen Spritzpistolen, siehe weiter)
muss der Druckluft aus dem Kompressor die
Luftfeuchtigkeit über einen Abscheider entnommen
und Pneumatiköl hinzugefügt werden. Auf der
nachstehenden Abb. 9 ist das Anschlussschema der
von uns vertriebenen Luftaufbereitungsanlagen
mit unseren Bestellnummern dargestellt, das an
die Druckluftwerkzeuge in einer unvertauschbaren
Reihenfolge nach den Varianten A., B., oder C nach
ihrer Funktion angeschlossen werden muss. Der
Abscheider kann mit einem Druckregler kombiniert
werden (d.h. Zwei in Einem), oder auch in Verbindung
mit einem Druckregler und Nebelöler stehen (d.h.
Drei in Einem), oder kann jede Anlage separat sein.
Für die Anwendung der Druckluftwerkzeuge muss
der Luftdruck mit dem zusätzlich eingesetzten
Druckregler auf einen sicheren Wert nach der
Herstellerspezifikation des jeweiligen Werkzeugs
geregelt werden, da dieser Kompressor mit keiner
Druckluftregelung am Ausgang ausgestattet ist.
Die Beschreibung der einzelnen Luftaufbereitun-
gsanlagen zusammen mit den Bestellnummern ist
der nachstehenden Tabelle 2 zu entnehmen.
418101
8865103
8865101
Kompressor
8865104
Abb.9
Anschlussschema
für Druckluftwerkzeuge zum Kompressor
in Verbindung mit Luftaufbereitungsanlagen
der Reihe Extol® Premium.
Unter den Abbildungen sind ihre
Bestellnummern angeführt.
44
y Bei der Anwendung der Spritzpistole wird der Luft kein Öl über einen Nebelöler
beigemischt, trotzdem muss über einen Abscheider die Feuchtigkeit aus der Luft
entfernt werden und der Luftdruck muss über einen Regler auf einen sicheren Wert
nach der Spezifikation des Spritzpistolenherstellers geregelt werden.
A.
8865050
B.
NÄHERE SPEZIFIKATIONEN DER LUFTAUFBEREITUNGSANLAGEN DER REIHE EXTOL® PREMIUM
Luftaufberei-
Funkcie
Bestellnum.
tungsanlage
Feuchtigkeit-
8865101
sabscheider
Nebelöler
(zum Beifügen von
8865102
Pneumatiköl)
Druckregler
8865103
Feuchtigkeitsab-
scheider in
8865104
Verbindung mit
dem Druckregler
Feuchtigkeitsab-
scheider kombiniert
8865105
mit Druckregler und
Nebelöler
Tabelle 2
45
418101
8865103
8865101
Abb.10
Anschlussschema für die
Spritzpistole in Verbindung mit
Luftaufbereitungsanlagen
der Reihe Extol® Premium. Unter
8865104
den Abbildungen sind ihre
Bestellnummern angeführt.
y Zum Anschluss der Luftaufbereitungsanlagen können
vernickelte Schnellkupplungen aus Messing Extol®
Premium mit einem G 1/4"-Gewinde mit Spezifikation in
der nachstehenden Tabelle benutzt werden.
Stecker
Typ
Bestellnum.
Tülle mit
8865111
Außengewinde
Tülle mit
8865114
Innengewinde
Stecker mit
8865121
Außengewinde
Stecker mit
8865124
Innengewinde
Tabelle 3
