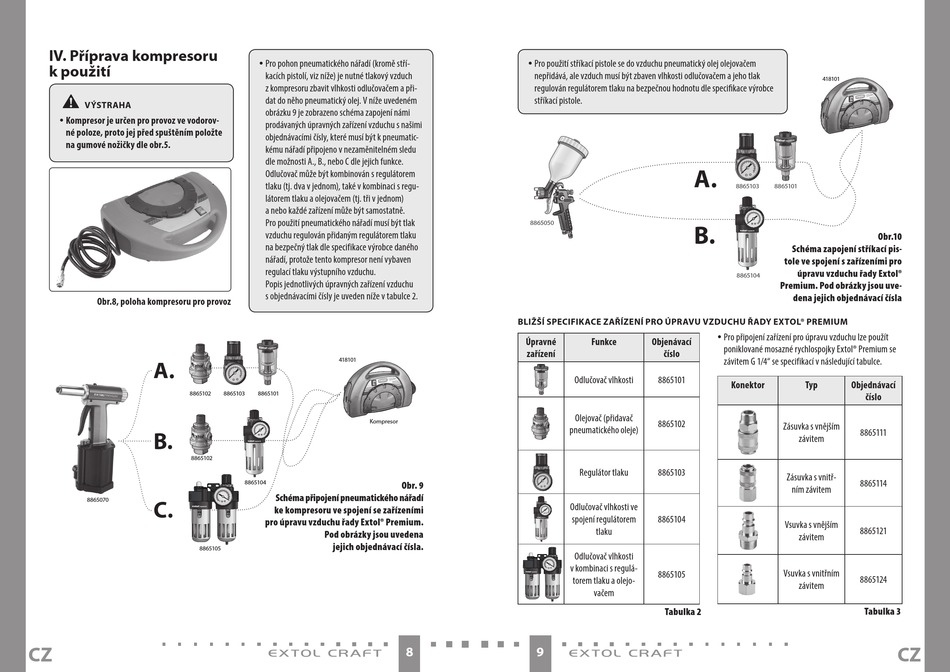

IV. Příprava kompresoru
k použití
•
VÝSTRAHA
y Kompresor je určen pro provoz ve vodorov-
né poloze, proto jej před spuštěním položte
na gumové nožičky dle obr.5.
Obr.8, poloha kompresoru pro provoz
A.
8865102
B.
8865102
C.
8865070
8865105
CZ
y Pro pohon pneumatického nářadí (kromě stří-
kacích pistolí, viz níže) je nutné tlakový vzduch
z kompresoru zbavit vlhkosti odlučovačem a při-
dat do něho pneumatický olej. V níže uvedeném
obrázku 9 je zobrazeno schéma zapojení námi
prodávaných úpravných zařízení vzduchu s našimi
objednávacími čísly, které musí být k pneumatic-
kému nářadí připojeno v nezaměnitelném sledu
dle možnosti A., B., nebo C dle jejich funkce.
Odlučovač může být kombinován s regulátorem
tlaku (tj. dva v jednom), také v kombinaci s regu-
látorem tlaku a olejovačem (tj. tři v jednom)
a nebo každé zařízení může být samostatně.
Pro použití pneumatického nářadí musí být tlak
vzduchu regulován přidaným regulátorem tlaku
na bezpečný tlak dle specifikace výrobce daného
nářadí, protože tento kompresor není vybaven
regulací tlaku výstupního vzduchu.
Popis jednotlivých úpravných zařízení vzduchu
s objednávacími čísly je uveden níže v tabulce 2.
418101
8865103
8865101
Kompresor
8865104
Obr. 9
Schéma připojení pneumatického nářadí
ke kompresoru ve spojení se zařízeními
pro úpravu vzduchu řady Extol® Premium.
Pod obrázky jsou uvedena
jejich objednávací čísla.
y Pro použití stříkací pistole se do vzduchu pneumatický olej olejovačem
nepřidává, ale vzduch musí být zbaven vlhkosti odlučovačem a jeho tlak
regulován regulátorem tlaku na bezpečnou hodnotu dle specifikace výrobce
stříkací pistole.
8865050
BLIŽŠÍ SPECIFIKACE ZAŘÍZENÍ PRO ÚPRAVU VZDUCHU ŘADY EXTOL® PREMIUM
Úpravné
zařízení
Odlučovač vlhkosti
Olejovač (přidavač
pneumatického oleje)
Regulátor tlaku
Odlučovač vlhkosti ve
spojení regulátorem
Odlučovač vlhkosti
v kombinaci s regulá-
torem tlaku a olejo-
8
9
A.
8865103
B.
8865104
y Pro připojení zařízení pro úpravu vzduchu lze použít
Funkce
Objenávací
poniklované mosazné rychlospojky Extol® Premium se
číslo
závitem G 1/4" se specifikací v následující tabulce.
8865101
Konektor
8865102
8865103
8865104
tlaku
8865105
vačem
Tabulka 2
418101
8865101
Obr.10
Schéma zapojení stříkací pis-
tole ve spojení s zařízeními pro
úpravu vzduchu řady Extol®
Premium. Pod obrázky jsou uve-
dena jejich objednávací čísla
Typ
Objednávací
číslo
Zásuvka s vnějším
8865111
závitem
Zásuvka s vnitř-
8865114
ním závitem
Vsuvka s vnějším
8865121
závitem
Vsuvka s vnitřním
8865124
závitem
Tabulka 3
CZ
