4 Auswerteelektronik montieren
ACHTUNG!
Um evtl. Funktionsstörungen auszuschließen sind
energiereiche induktive, kapazitive und hochfrequente
Einstreuungen zu vermeiden.
1 Gehäusedeckel abschrauben und entfernen.
2 Gehäuse mit vier Schrauben an dem vorgesehenen
Ort befestigen (siehe Fig.3).
3 Gehäusedeckel aufsetzen und Befestigungs-
schrauben anziehen.
Alle Abmessungen in mm /
All dimensions in mm
SW1 19 | Flow Monitor
montieren | installation
50
23
80
4 Control unit installation
CAUTION!
Avoid installing the monitoring head in known areas
of high electrical inductance, capacitance, or high
frequency electromagnetic fields.
1 Loosen the retaining screws and remove the cover
of the housing.
2 Mount the control unit in the desired location
using the four screw holes provided in the base
(see fig. 3).
3 Replace the cover and tighten the retaining
screws.
20
4
20
PG9
PG9
55

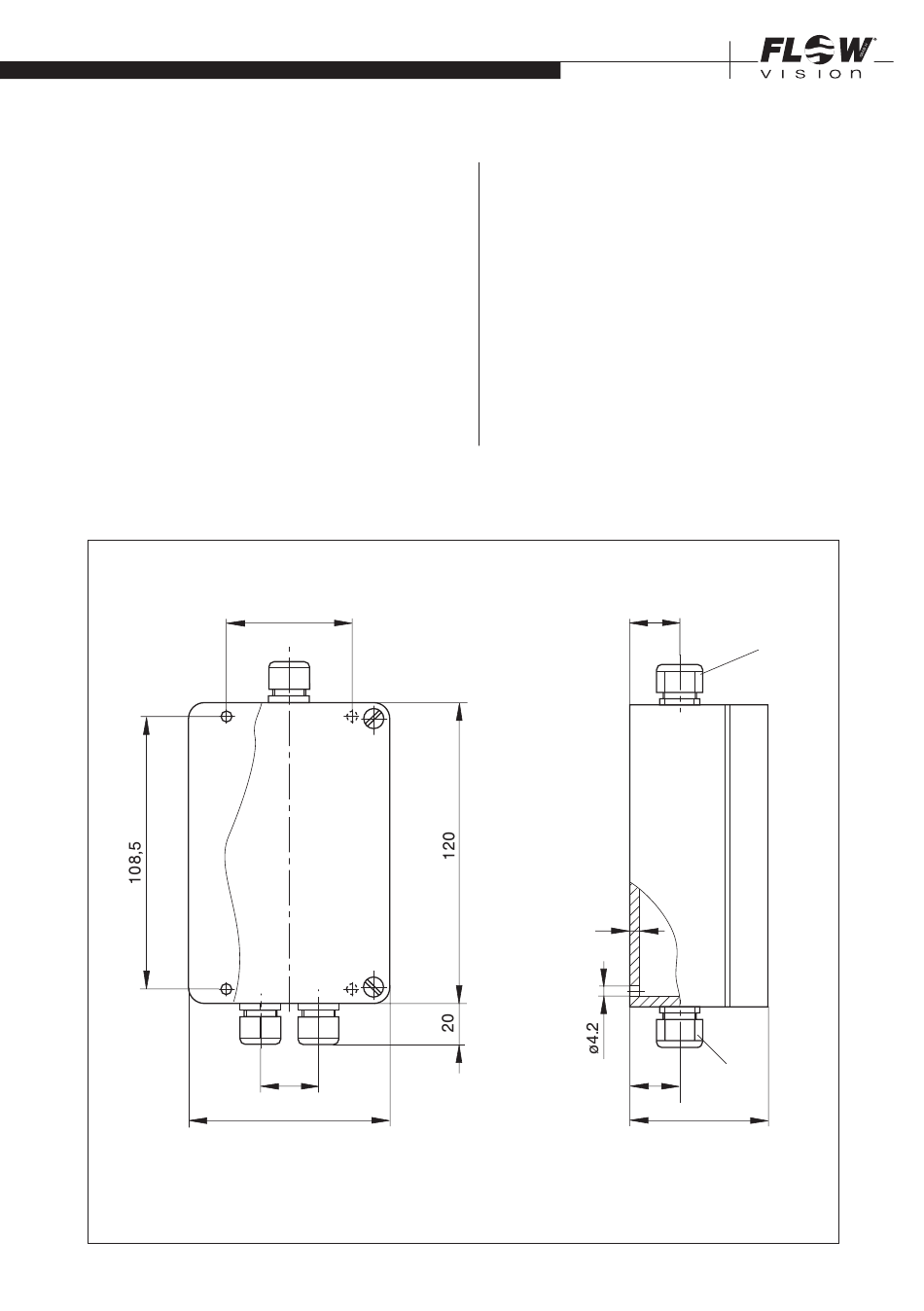

Fig. 3
7
