Strömungswächter | SW1 19
6 Mit dem Potentiometer (R) (siehe Fig. 5) den
Schaltpunkt auf den Wechselpunkt zwischen
GRÜN und ROT einstellen:
MIN-Schaltpunkt:
•
von GRÜN nach ROT:
im Uhrzeigersinn drehen
•
von ROT nach GRÜN:
gegen den Uhrzeigersinn drehen
MAX-Schaltpunkt:
•
von GRÜN nach ROT:
gegen den Uhrzeigersinn drehen
•
von ROT nach GRÜN:
im Uhrzeigersinn drehen
Um sicherzugehen, Schaltpunkt mehrmals
an steuern.
ACHTUNG!
Ist in Pos. II oder III kein Schaltpunkt einstellbar,
Mediumschalter (MS) in die nächstniedrigere
Position umschalten.
7 Falls notwendig, einstellbare Verzögerung mit
Schalter V1 (Einschaltverzögerung) und V2
(Umschaltverzögerung) von grün nach rot wählen
(siehe Fig. 5).
8 Gehäusedeckel aufsetzen und Befestigungs-
schrauben anziehen.
Schutzschalter
Circuit breaker
10
einstellen | aDjustment
6 To adjust the switching point, turn the flow adju-
stment potentiometer screw (R) (see fig. 5) to the
exact point the LED changes:
MIN-function:
•
•
MAX-function:
•
•
Repeat this procedure several times to ensure
correct adjustment.
CAUTION!
If the switch point cannot be set when the medi-
um selector switch (MS) is in position II or III the
switch should be set to the next lower position.
7 If required select the desired delay by means
of switch (V1) for switch-on delay or switch (V2)
for change over delay from green to red (see
fig. 5).
8 Replace cover and tighten the retaining screws.
FS
V1
V2
MIN
MAX
R
MS
from GREEN to RED
- turn the screw clockwise
from RED to GREEN
- turn the screw counterclockwise
from GREEN to RED
- turn the screw counterclockwise
from RED to GREEN
- turn the screw clockwise
Verzögerungsschalter V1, V2
delay switch V1, V2
V1 V2
ohne Verzögerung
(Auslieferungszustand)
with no delay
(condition as delivered)
V1 V2
Einschalt-
verzögerung 60 s
with a 60 s switch-on
delay
V1 V2
Umschalt-
verzögerung 10 s
with a 10 s change
over delay
L

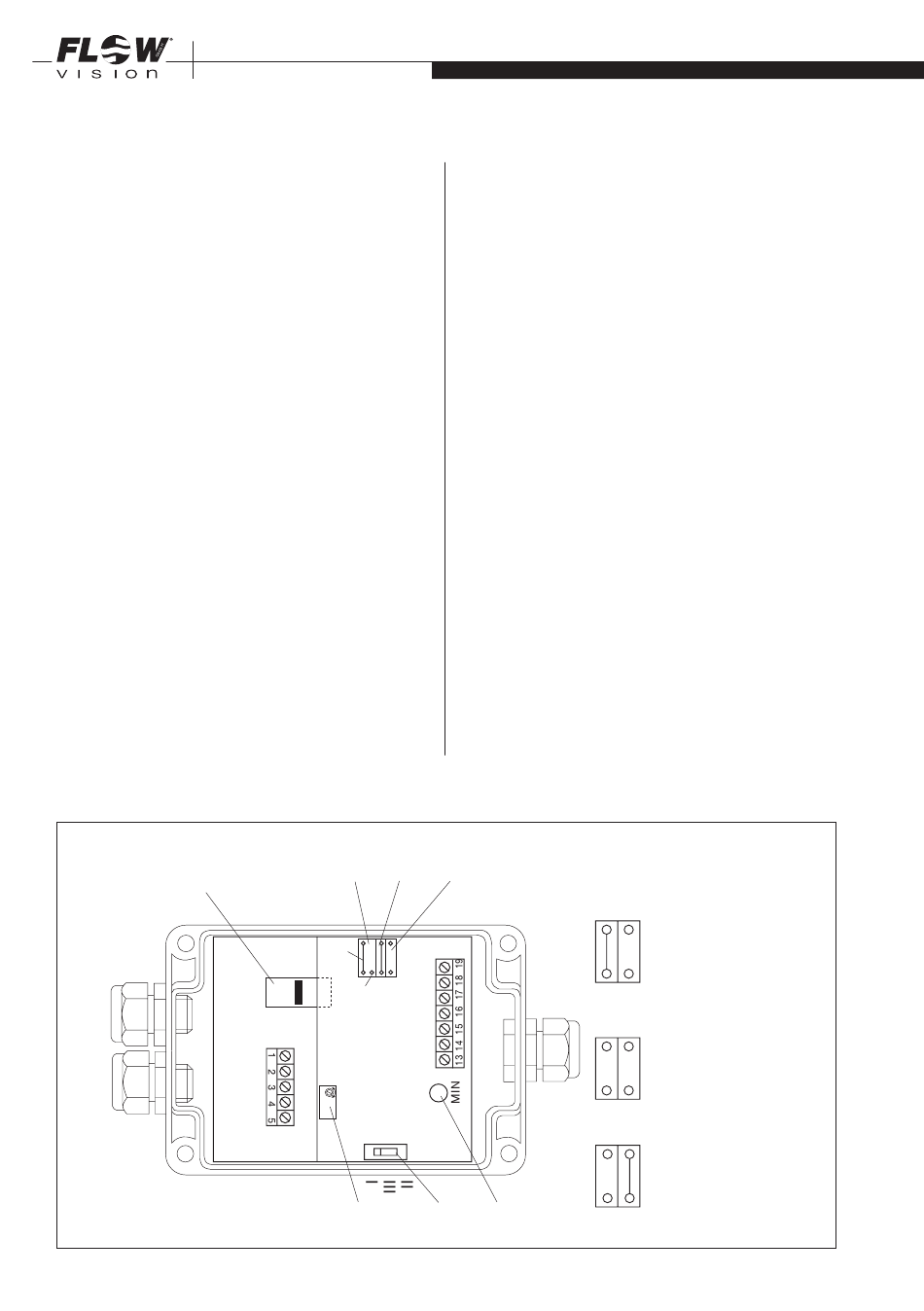

Fig. 5
