3 Messkopf montieren
1 Überprüfen, ob die Typenbezeichnung des
Messkopfes dem Strömungswächter SW 119
entspricht:
für Wasser, Öl und Luft: ST 11, ST 12
2 Den Einbauort des Messkopfes wie folgt wählen
(siehe Fig. 2):
a Um
Strömungsturbulenzen
Messfühlern zu vermeiden, den Messkopf
nur in gerade Rohrleitungen einbauen. Auf
ausreichenden Abstand zu Querschnitts-
änderungen und Rohrkrümmungen achten.
Minimal erforderliche Einlauflänge 10 x D
und Auslauflänge 5 x D (nach DIN 1952).
(D = Rohrnennweite)
b Bei senkrechter Leitung möglichst nur in
Steigleitungen einbauen, um falsche Signale
durch Luftpolsterbildung zu vermeiden.
c Bei waagerechter Leitung Strömungs-
wächter von unten einbauen.
Bei senkrechter Leitung:
Nur in Steigleitungen einbauen.
Vertical pipelines:
Medium should be rising.
S
SW1 19 | Flow Monitor
montieren | installation
an
den
Bei waagerechter Leitung:
Nur von unten einbauen.
Horizontal pipelines :
Monitoring head should be
mounted on the underside.
FC
FC
FC
3 Monitoring head installation
1 Check that the monitoring head type is suitable
for SW 119:
for water, oil and air: types ST 11, ST 12
2 For best performance the monitoring head should
be installed in the pipeline in accordance with
the following conditions (see fig. 2):
a The monitoring head should be installed
only in a straight section of piping. There
should be a distance of at least 10 pipe
diameters before the monitoring head and
5 pipe diameters after the monitoring head
before or after any bends and changes in
pipe diameter to avoid any effects of turbu-
lence.
b In the case of vertical pipelines the moni-
toring head should be installed where the
flow is rising, if possible.
c For horizontal pipelines the monitoring head
should be mounted on the underside of the
line (suspended).
Die Messfühler müssen neben-
einander im Rohr liegen.
The two sensors (S) must be
side by side across the
direction of flow.
S
FC
S
FC

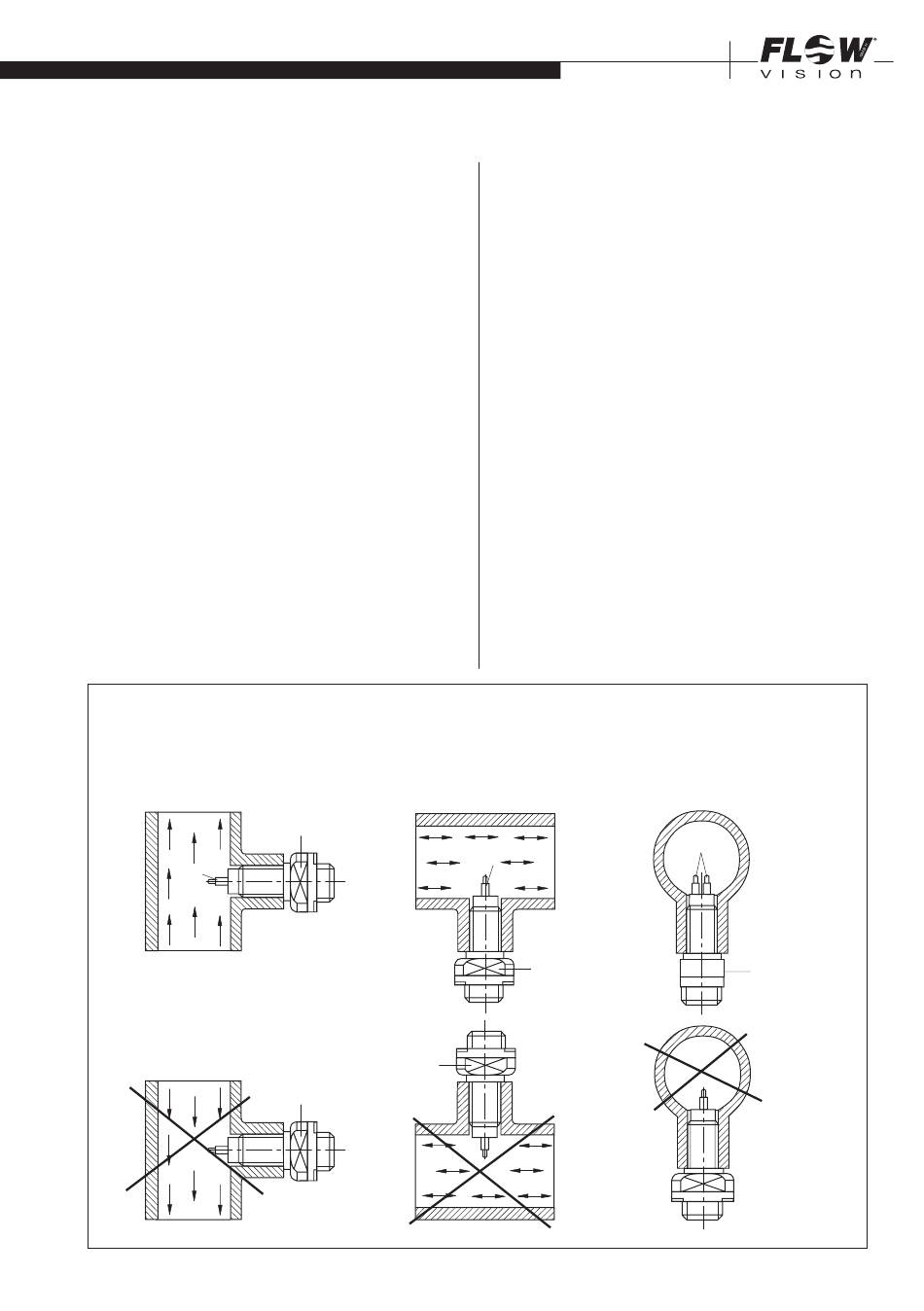

Fig. 2
5
