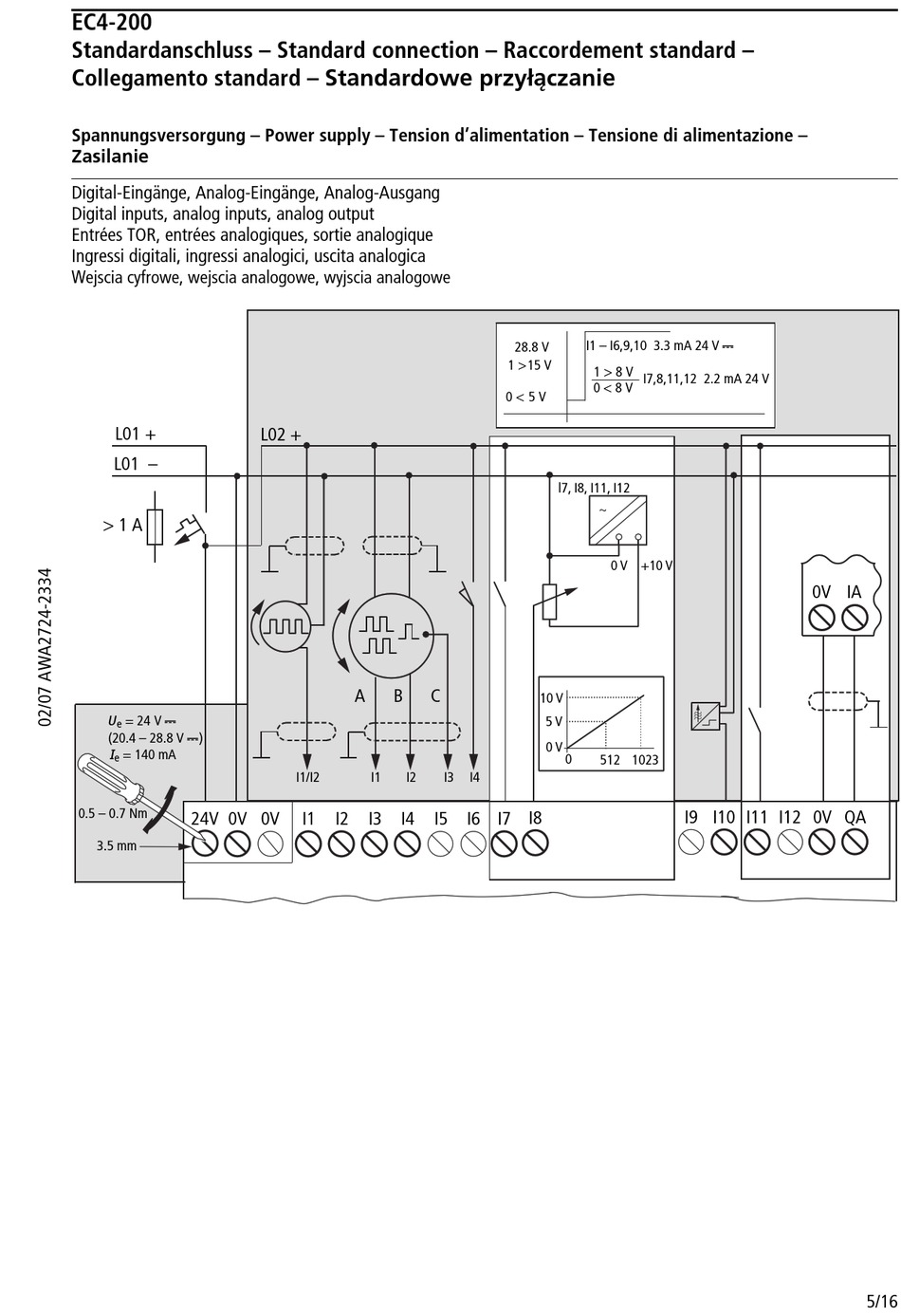

EC4-200
Standardanschluss – Standard connection – Raccordement standard –
Collegamento standard – Standardowe przyłączanie
Spannungsversorgung – Power supply – Tension d'alimentation – Tensione di alimentazione –
Zasilanie
Digital-Eingänge, Analog-Eingänge, Analog-Ausgang
Digital inputs, analog inputs, analog output
Entrées TOR, entrées analogiques, sortie analogique
Ingressi digitali, ingressi analogici, uscita analogica
Wejscia cyfrowe, wejscia analogowe, wyjscia analogowe
L01 +
L01 –
> 1 A
U
= 24 V H
e
(20.4 – 28.8 V H )
I
= 140 mA
e
0.5 – 0.7 Nm
24V
0V
3.5 mm
L02 +
A
B
C
I1/I2
I1
I2
0V
I1
I2
I3 I4
I1 – I6,9,10 3.3 mA 24 V H
28.8 V
1 > 15 V
1 > 8 V I7,8,11,12 2.2 mA 24 V
0 < 8 V
0 < 5 V
l7, I8, I11, I12
~
10 V
5 V
0 V
0
512 1023
I3
I4
I5 I6 I7 I8
0 V
+10 V
I9 I10 I11 I12 0V QA
0V IA
5/16
