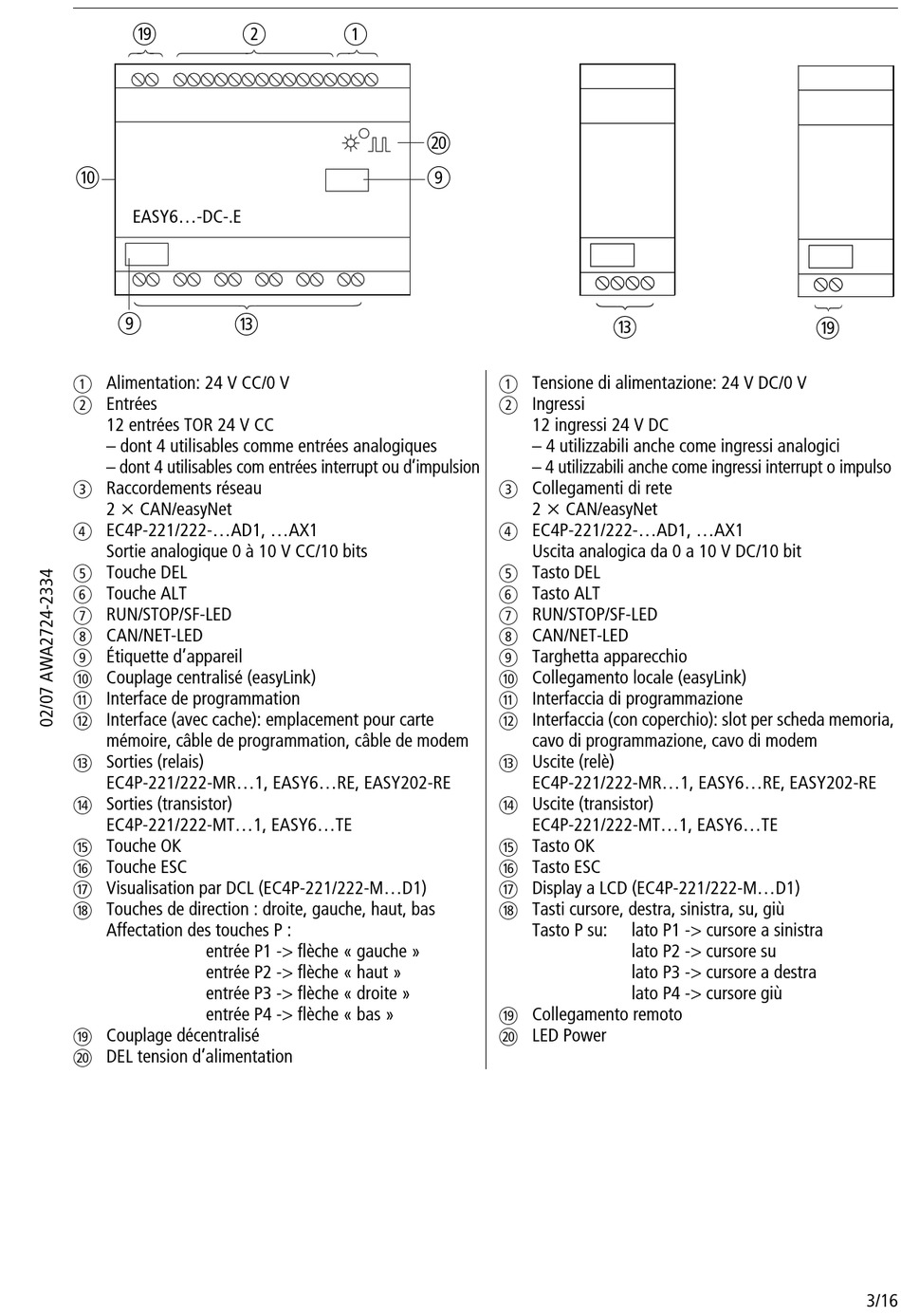

EASY6...-DC-.E
i
m
a Alimentation: 24 V CC/0 V
b Entrées
12 entrées TOR 24 V CC
– dont 4 utilisables comme entrées analogiques
– dont 4 utilisables com entrées interrupt ou d'impulsion
c Raccordements réseau
2 x CAN/easyNet
d EC4P-221/222-...AD1, ...AX1
Sortie analogique 0 à 10 V CC/10 bits
e Touche DEL
f Touche ALT
g RUN/STOP/SF-LED
h CAN/NET-LED
i Étiquette d'appareil
j Couplage centralisé (easyLink)
k Interface de programmation
l Interface (avec cache): emplacement pour carte
mémoire, câble de programmation, câble de modem
m Sorties (relais)
EC4P-221/222-MR...1, EASY6...RE, EASY202-RE
n Sorties (transistor)
EC4P-221/222-MT...1, EASY6...TE
o Touche OK
p Touche ESC
q Visualisation par DCL (EC4P-221/222-M...D1)
r Touches de direction : droite, gauche, haut, bas
Affectation des touches P :
entrée P1 -> flèche « gauche »
entrée P2 -> flèche « haut »
entrée P3 -> flèche « droite »
entrée P4 -> flèche « bas »
s Couplage décentralisé
t DEL tension d'alimentation
a
t
i
a Tensione di alimentazione: 24 V DC/0 V
b Ingressi
c Collegamenti di rete
d EC4P-221/222-...AD1, ...AX1
e Tasto DEL
f Tasto ALT
g RUN/STOP/SF-LED
h CAN/NET-LED
i Targhetta apparecchio
j Collegamento locale (easyLink)
k Interfaccia di programmazione
l Interfaccia (con coperchio): slot per scheda memoria,
m Uscite (relè)
n Uscite (transistor)
o Tasto OK
p Tasto ESC
q Display a LCD (EC4P-221/222-M...D1)
r Tasti cursore, destra, sinistra, su, giù
s Collegamento remoto
t LED Power
m
12 ingressi 24 V DC
– 4 utilizzabili anche come ingressi analogici
– 4 utilizzabili anche come ingressi interrupt o impulso
2 x CAN/easyNet
Uscita analogica da 0 a 10 V DC/10 bit
cavo di programmazione, cavo di modem
EC4P-221/222-MR...1, EASY6...RE, EASY202-RE
EC4P-221/222-MT...1, EASY6...TE
Tasto P su:
lato P1 -> cursore a sinistra
lato P2 -> cursore su
lato P3 -> cursore a destra
lato P4 -> cursore giù
s
