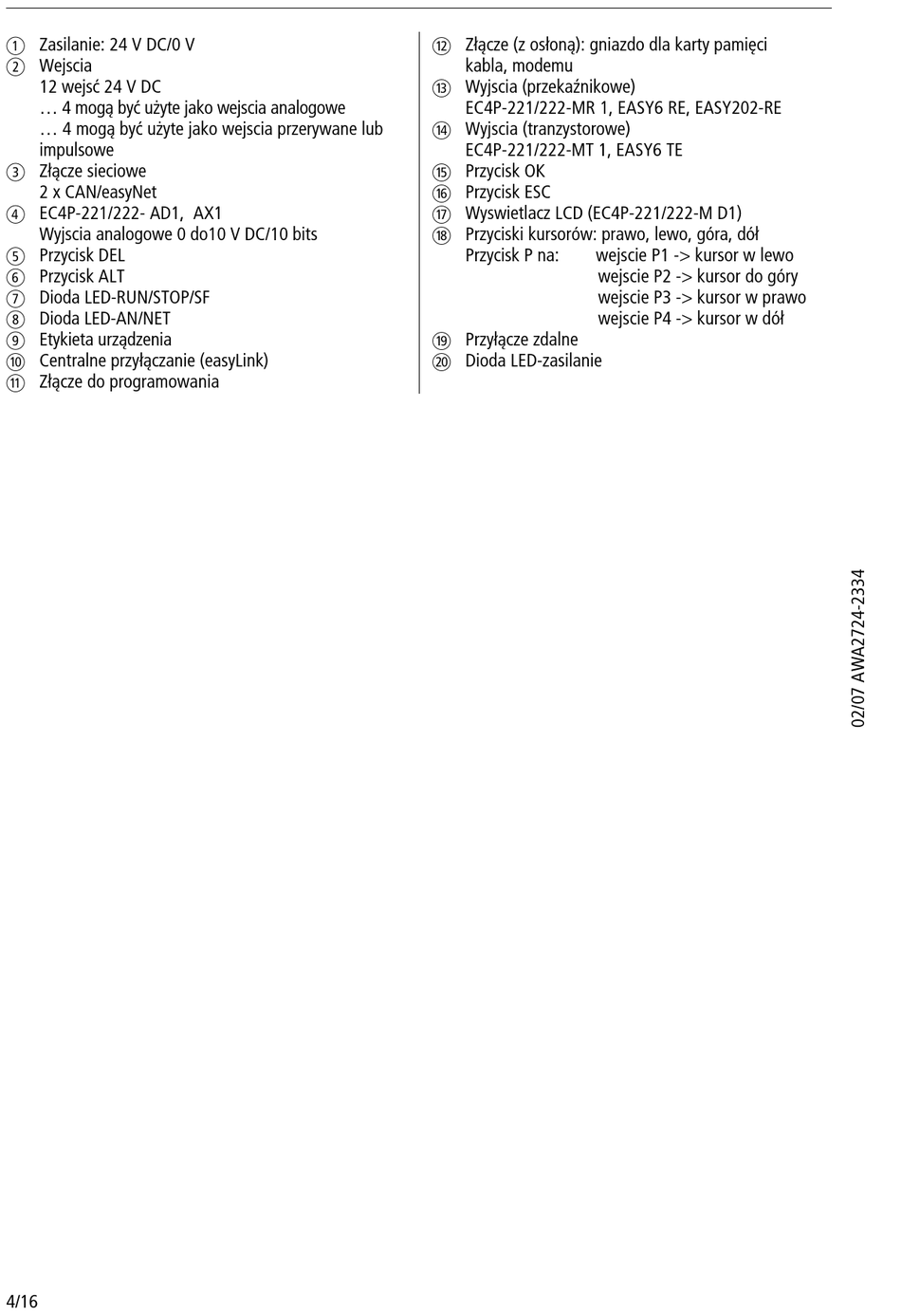

a Zasilanie: 24 V DC/0 V
b Wejscia
12 wejsć 24 V DC
... 4 mogą być użyte jako wejscia analogowe
... 4 mogą być użyte jako wejscia przerywane lub
impulsowe
c Złącze sieciowe
2 x CAN/easyNet
d EC4P-221/222- AD1, AX1
Wyjscia analogowe 0 do10 V DC/10 bits
e Przycisk DEL
f Przycisk ALT
g Dioda LED-RUN/STOP/SF
h Dioda LED-AN/NET
i Etykieta urządzenia
j Centralne przyłączanie (easyLink)
k Złącze do programowania
4/16
l Złącze (z osłoną): gniazdo dla karty pamięci
kabla, modemu
m Wyjscia (przekaźnikowe)
EC4P-221/222-MR 1, EASY6 RE, EASY202-RE
n Wyjscia (tranzystorowe)
EC4P-221/222-MT 1, EASY6 TE
o Przycisk OK
p Przycisk ESC
q Wyswietlacz LCD (EC4P-221/222-M D1)
r Przyciski kursorów: prawo, lewo, góra, dół
Przycisk P na:
wejscie P1 -> kursor w lewo
wejscie P2 -> kursor do góry
wejscie P3 -> kursor w prawo
wejscie P4 -> kursor w dół
s Przyłącze zdalne
t Dioda LED-zasilanie
