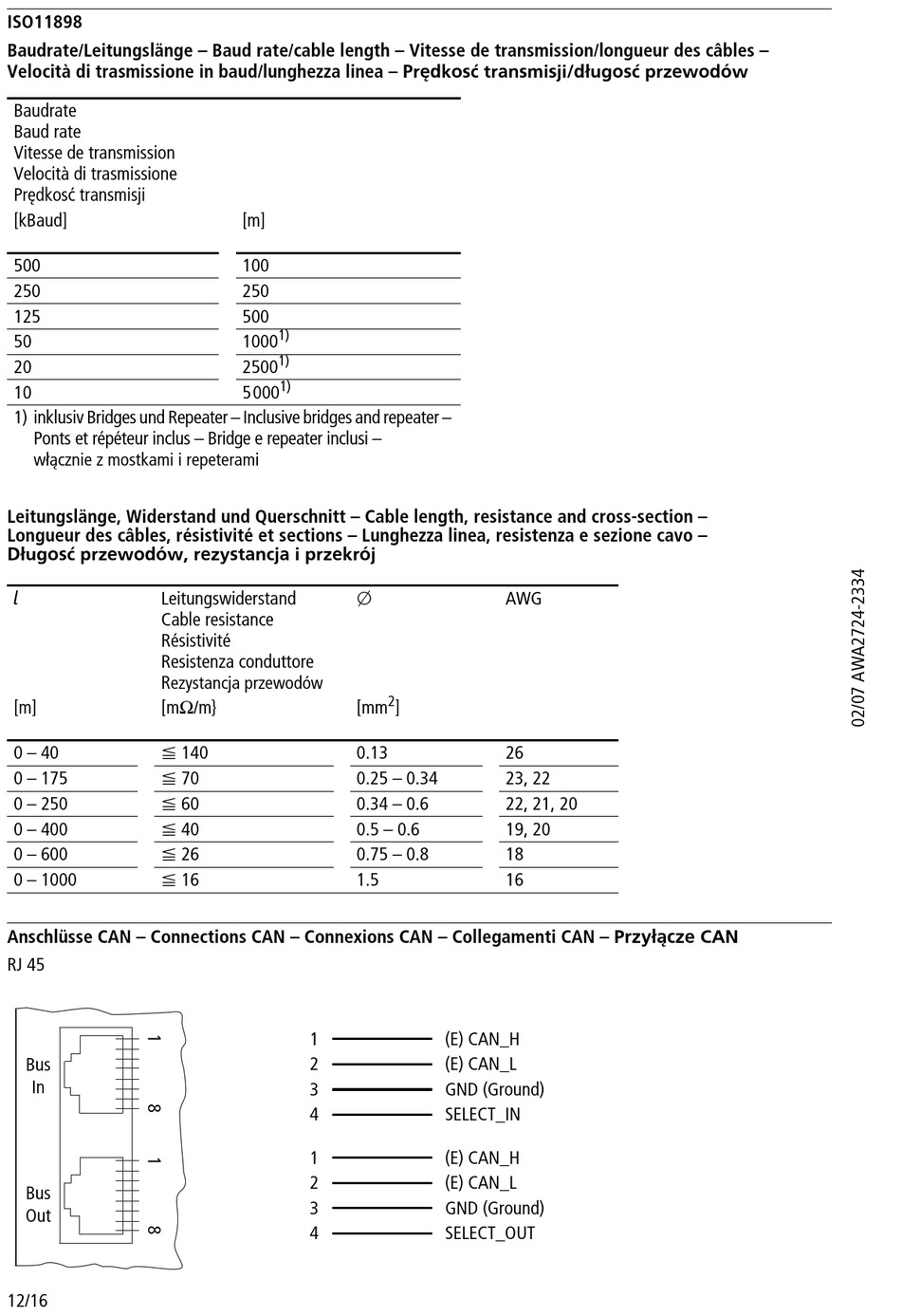

ISO11898
Baudrate/Leitungslänge – Baud rate/cable length – Vitesse de transmission/longueur des câbles –
Velocità di trasmissione in baud/lunghezza linea – Prędkosć transmisji/długosć przewodów
Baudrate
Baud rate
Vitesse de transmission
Velocità di trasmissione
Prędkosć transmisji
[kBaud]
500
250
125
50
20
10
1) inklusiv Bridges und Repeater – Inclusive bridges and repeater –
Ponts et répéteur inclus – Bridge e repeater inclusi –
włącznie z mostkami i repeterami
Leitungslänge, Widerstand und Querschnitt – Cable length, resistance and cross-section –
Longueur des câbles, résistivité et sections – Lunghezza linea, resistenza e sezione cavo –
Długosć przewodów, rezystancja i przekrój
l
Leitungswiderstand
Cable resistance
Résistivité
Resistenza conduttore
Rezystancja przewodów
[m]
[mO/m}
0 – 40
F 140
0 – 175
F 70
0 – 250
F 60
0 – 400
F 40
0 – 600
F 26
0 – 1000
F 16
Anschlüsse CAN – Connections CAN – Connexions CAN – Collegamenti CAN – Przyłącze CAN
RJ 45
Bus
In
Bus
Out
12/16
[m]
100
250
500
1)
1000
1)
2500
1)
5 000
o
2
[mm
]
0.13
0.25 – 0.34
0.34 – 0.6
0.5 – 0.6
0.75 – 0.8
1.5
1
2
3
4
1
2
3
4
AWG
26
23, 22
22, 21, 20
19, 20
18
16
(E) CAN_H
(E) CAN_L
GND (Ground)
SELECT_IN
(E) CAN_H
(E) CAN_L
GND (Ground)
SELECT_OUT
