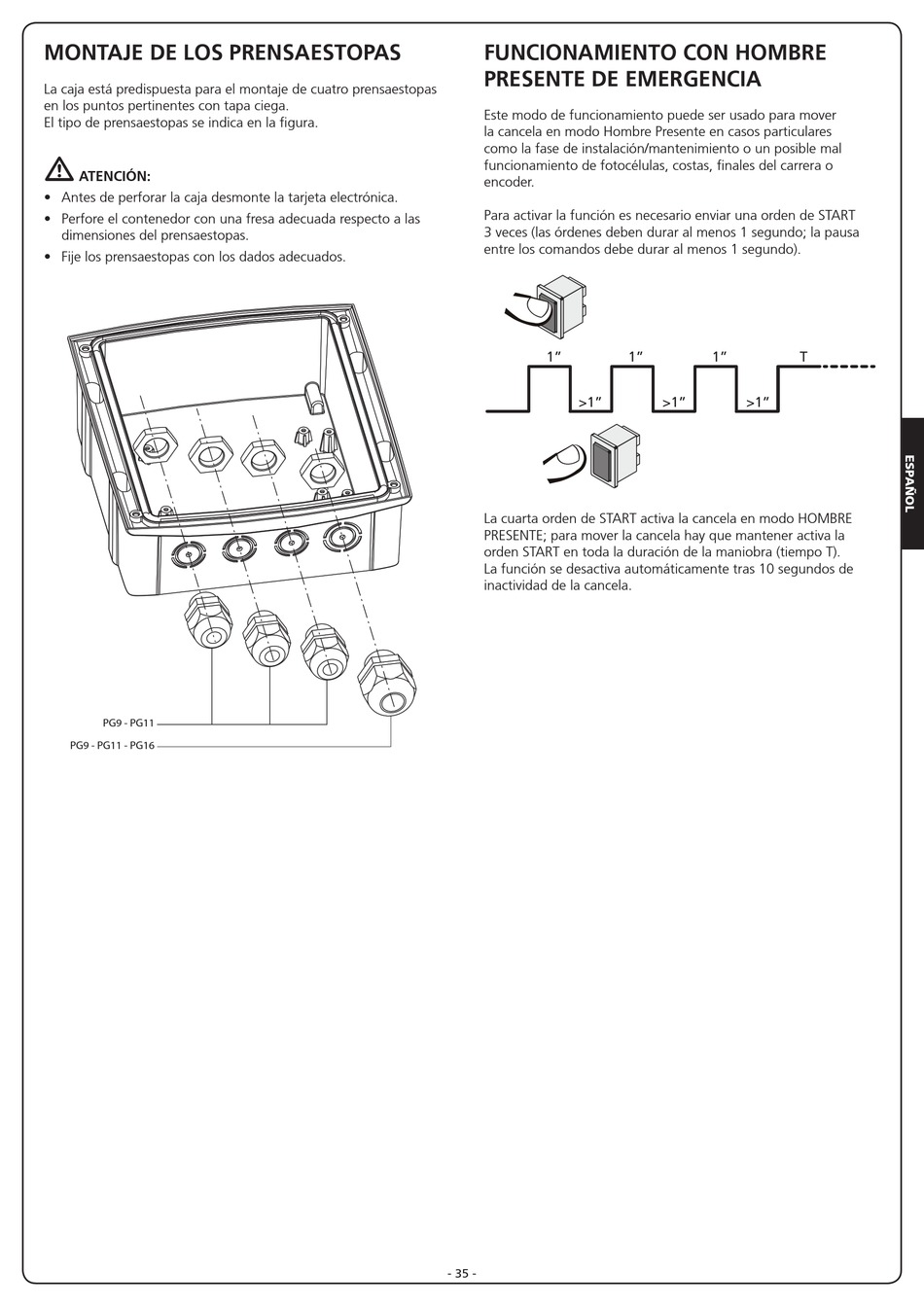

MONTAJE DE LOS PRENSAESTOPAS
La caja está predispuesta para el montaje de cuatro prensaestopas
en los puntos pertinentes con tapa ciega.
El tipo de prensaestopas se indica en la figura.
m
ATENCIÓN:
• Antes de perforar la caja desmonte la tarjeta electrónica.
• Perfore el contenedor con una fresa adecuada respecto a las
dimensiones del prensaestopas.
• Fije los prensaestopas con los dados adecuados.
PG9 - PG11
PG9 - PG11 - PG16
FUNCIONAMIENTO CON HOMBRE
PRESENTE DE EMERGENCIA
Este modo de funcionamiento puede ser usado para mover
la cancela en modo Hombre Presente en casos particulares
como la fase de instalación/mantenimiento o un posible mal
funcionamiento de fotocélulas, costas, finales del carrera o
encoder.
Para activar la función es necesario enviar una orden de START
3 veces (las órdenes deben durar al menos 1 segundo; la pausa
entre los comandos debe durar al menos 1 segundo).
1"
>1"
La cuarta orden de START activa la cancela en modo HOMBRE
PRESENTE; para mover la cancela hay que mantener activa la
orden START en toda la duración de la maniobra (tiempo T).
La función se desactiva automáticamente tras 10 segundos de
inactividad de la cancela.
- 35 -
1"
1"
T
>1"
>1"
