PEHA Elektro B.V.
Pieter Calandweg 58 • 6827 BK Arnhem • Tel.: +31 (0)26 368 7500 • Fax: +31 (0)26 368 7509 • e-mail: info-nl@peha.de • Internet: www.peha-elektro.nl
Installations- und Bedienungsanleitung
WiHome 1 kanaal dimontvanger
Art.Nr.: 481 FU-BE DAB
1. Algemeen
1.1 Gebruik
Met de uitgang
van de funkontvanger kunnen
verschillende verbruikers zoals bijv. gloeilampen,
hoogvolt halogeenlampen en elektronische trans-
formatoren geschakeld en gedimd worden. De
bediening van de funkontvanger geschiedt met de
funkzender (funksignaal).
Voor gebruik moet de funkzender op de funkont-
vanger ingeleerd worden. (max 20 funkzenders)
Iedere funkzender kan een onbegrensd aantal van
funkontvangers aansturen.
Opmerking: Voor inbedrijfsname dient u de ge-
bruikershandleiding zorgvuldig door te nemen.
1.2 Garantiebepalingen
Deze bedieningshandleiding is een onderdeel
van dit apparaat en de garantiebepalingen. U
dient deze aan de eindgebruiker te overhandigen.
De technische constructie van dit apparaat kan
zich zonder voorafmelding veranderen. PEHA
producten zijn met de meest modernste techno-
logie en na de geldende nationale en internatio-
nale voorschriften samengesteld en op kwaliteit
gecontroleerd. Mocht u desondanks toch nog
een defect constateren dan neemt PEHA deze
reclamatie via zijn verkooppunt terug mits aan de
volgende voorwaarden wordt voldaan:
In het geval van een gerechtigde en rechtvaar-
dige gemaakte aanspraak zal PEHA naar eigen
keuze deze reclamatie vergoeden of een func-
tionerend apparaat leveren. Verdere aanspraak
en vergoedingen van vervolgschaden zijn uit-
gesloten. Een gerechtigde reclamatie is geldend
mits het apparaat bij overdracht aan de eindge-
bruiker door een constructie-, fabricage-, of ma-
teriaalfout onbruikbaar of het gebruik onmogelijk
maakt. De kwaliteitsgarantie vervalt bij slijtage
door natuurlijk gebruik, verkeerde toepassing,
foutief aansluiten, openen van het apparaat of
andere externe invloeden. De aanspraak kan na
aankoop van maximaal 24 maanden plaats vin-
den en eindigt maximaal na 36 maanden na fa-
bricage van het apparaat. Op de afwikkeling van
de garantie geldt het Duitse recht.
1.3 Toepassing van het apparaat
Voor de behandeling van het apparaat zijn de
wetten en normen van het land waar het ap-
paraat geplaatst word van toepassing!
1.4 Comformaliteitsverklaring
PEHA producten mogen uitsluitend in de EU lan-
den, CH, IS en N verkocht en gebruikt woden.
Hiermee verklaart PEHA dat de funkontvanger
(481 FU-BE DAB) in overeenstemming zijn met de
grondliggende voorwaarden en andere relevante
voorschriften van de R&TTE-richtlijn 1999/5/EG.
De conformiliteitsverklaring is op internet terug te
vinden onder het volgende internetadres:
www.peha.de/ServiceDownloads.aspx .
481 FU-BE DAB (Rev01_100114)
NL
2. Veiligheid
OPGEPAST! Gevaar voor stroom-
schokken! In het binnenste van
deze behuizing bevinden zich span-
ningsvoerende delen. Een aanraking
hiervan kan letsel veroorzaken! Alle
werkzaamheden aan het net en ap-
paraten zullen alleen door een er-
kend elektricien uitgevoerd worden.
• Apparaat spanningsloos schakelen.
• Apparaat tegen spanningsterugval zekeren.
• Apparaat op spanningsloosheid testen.
• Voor inschakelen de behuizing vast zetten.
De volgende punten dient men aan te houden:
• De geldende wetten, normen en voorschriften.
• De stand van de techniek ten tijde van installatie.
• De bedieningshandleiding van het apparaat.
• Een bedieningshandleiding kan alleen voor alge-
mene toepassingen gelden. Deze zijn in samen-
hang van een specifieke toepassing na te zien
en dienen gecontroleerd te worden.
Het apparaat is alleen in deze uitvoering voorge-
zien. Een eigen ombouw of verandering aan het
apparaat is verboden!
Dit apparaat mag niet in combinatie met andere
apparaten gebruikt worden waardoor enige mo-
gelijkheid voor gevaar voor mensen, dieren of
andere toepassingen voor kan komen.
3. Technische gegevens
Algemene gegevens
Zendfrequentie
Bedrijfsspanning
Beveiliging
Omgevingstemperatuur - 20 tot + 40°C
Opslagtemperatuur
Testvoorschriften
Keuringrapport
Beschermingsgraad
Last gegevens
Last-soorten
Schakelvermogen 60 - 210 W
Reikwijdte in gebouwen
Metselwerk
20 mtr, door max. 3 wanden
Beton
10 mtr, door max. 1 wand/vloer
Gipswanden/
30 mtr, door max. 5 wanden
hout
Opmerking:
De reikwijdten tussen een zender en ontvanger is
afhankelijk van de volgende doorgangen. Bij een
niet zichtverbinding bedraagt de reikwijdte 30m in
gangen en in hallen ongeveer 100 mtr.
868,3 MHz
230V~ / 50 Hz
Automaat met
max. 16A
- 40 tot + 85°C
EN 60669-2-1
CE
IP20
Gloeilampen (Ω)
HV-halogeenlampen
Elektron. transformatoren
Zust.
Ä n d e r u n g
Datum
Name
4. Installatie en inbedrijfsname
4.1 Veiligheidsopmerkingen
De montage, installatie en inbedrijfsname dient
uitsluitend door een erkend elektricien uitgevo-
erd worden. Bij de installatie aan het stroomver-
zorgingsnet (230V/50Hz ~) dient u de installatie
spanningsloos te schakelen. Ook dient u de gel-
dende wetten, normen en installatievoorschriften
te handhaven welke in uw land gelden.
4.2 Installatieopmerkingen
• Ontvanger of zender NOOIT in een behuizing
van metaal of in de onmiddelijke nabijheid van
metaal plaatsen.
• Een montage laag bij de grond is
ook niet aan te raden.
• Niet toegestaan voor elektronische transforma-
toren die voor faseaansnijding zijn toegestaan.
• Niet toegestaan voor inductieve lasten
(bijv. gewikkeldetransformatoren of motoren)
• Toegestane lasten, maximale last nazien.

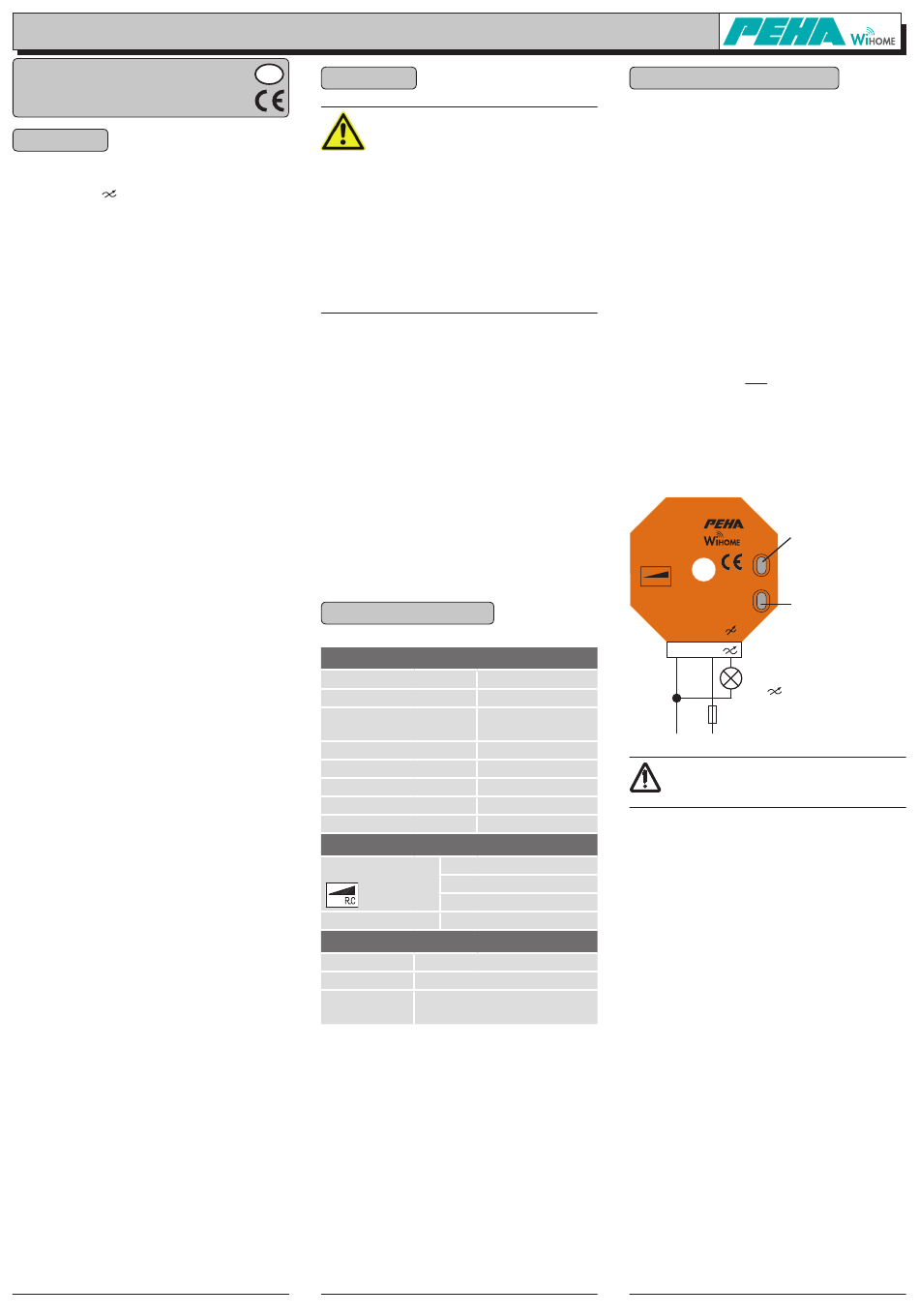

4.3 Installatie
481 FU-BE DAB
LED status
Leermodus:
LED
LED AAN
Verwijderfunctie:
LED knippert snel
R,C
LRN/CLR
e
60-210W
LRN/CLR toets
Leermodus of
230V~50Hz
verwijderfunctie
N
L
N
L
L
= Zwart
N
= Blauw
= Bruin
F
N
L
230V/50Hz~
Let Op! Voor het definitief plaatsen van de
ontvanger dient de funkzender al aange-
leerd zijn.
• Funkontvanger monteren.
• Spanningsverzorging met automaat of zekering
(max 16A) afschakelen!
• Bedrading aansluiten.
• Na installatie de spanning weer inschakelen.
• Programmering van de ontvanger voornemen
(zie punt 5).
D a t u m
N a m e
Bearb.
G e p r.
N o r m
Infratec
Datentechnik GmbH
Format DIN A4H
Urspr.:
Dateiname:
NL - 1
