Anschluß des Druckschlauches
Der mitgelieferte Druckschlauch ist für einen Druck von max. 40
bar bei Raumtemperatur ausgelegt. Er ist 2 m lang und kann direkt
zur Sauerstoffflasche oder einem anderen Sauerstoffanschluss mit
Druckminderer gelegt werden (kleinstzulässiger Biegeradius
80 mm).

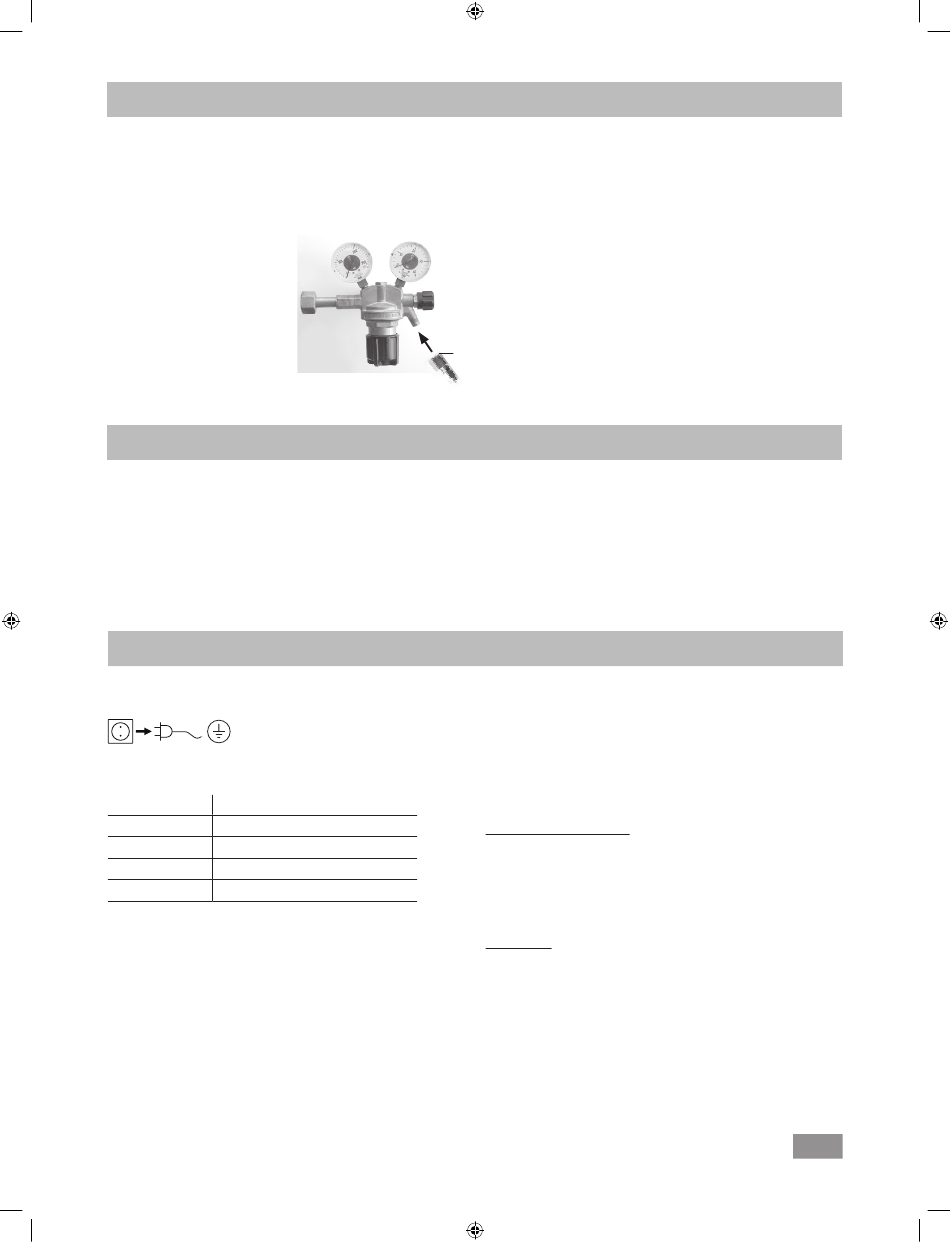

Am Reduzierventil C 29 (Zube-
hör) der Sauerstoff- flasche be-
findet sich ein R1/4 Zoll-Gewinde
(SW 17) zum Anschluss des
Druckschlauches.
Für amerikanische Druckminde-
rer ist dem Druckschlauch ein
entsprechender Adapter beige-
legt.
Der erforderliche Fülldruck -üblich sind 30 bar- wird am Druck-
reduzierventil der Sauerstoffflasche eingestellt. Der eingestellte
Druck ist auch am Manometer (11) ablesbar.
Der in der Sauerstofffüllstation eingebaute Kolben kompl. (2) ver-
hindert ein ungewolltes Ausströmen von Sauerstoff.
Nach Arbeitsende sollte das Hauptventil der Sauerstoff-
versorgung geschlossen werden.
Das Gerät arbeitet wartungsfrei. Es unterliegt jedoch dem natür-
lichen Verschleiß der Bauteile und deren statistischer Ausfallrate.
Trennen Sie das Gerät vor der Reinigung
von der Netzversorgung.
Reinigen Sie das IKA Gerät ausschließlich mit den folgenden von
IKA zugelassenen Reinigungsmitteln:
Farbstoffen Isopropanol
Baustoffen Tensidhaltiges Wasser/Isopropanol
Kosmetika Tensidhaltiges Wasser/Isopropanol
Nahrungsmittel Tensidhaltiges Wasser
Brennstoffen Tensidhaltiges Wasser
• Tragen Sie zum Reinigen der Geräte Schutzhandschuhe.
• Elektrische Geräte dürfen zu Reinigungszwecken nicht in das
Reinigungsmittel gelegt werden.
• Stellen Sie sicher, dass während der Reinigung keine Flüssig-
keit in das Gerät eindringt.
• Bitte wenden Sie sich vor der Verwendung von nicht ausdrück-
lich empfohlenen Reinigungs- oder Dekontaminierungsverfah-
ren an IKA.
Eine Abnutzung bei häufigem Gebrauch ist an den O-Ringen des
Kolben kompl. (2) zu erwarten. Der Befüllkopf (3) ist angeschraubt
Installation
(SW 17)
C 29
Inbetriebnahme

Wartung und Reinigung

Aufschlußgefäße
Die IKA-Aufschlußgefäße C 5010 tragen am Boden, bzw. auf der
Überwurfmutter des Aufschlußgefäßunterteiles eine Kennzeich-
nung, aus der u. a. das Fabrikationsjahr und die Fabrikationsnum-
mer hervorgeht.
Das Aufschlußgefäß wird auf die gekennzeichnete Position ge-
stellt.
Zum Befüllen des Aufschlußgefäßes wird der Kipphebel nach un-
ten geschwenkt. Am Manometer kann das Ansteigen des Druckes
(ca. 2 bar) beobachtet werden.
Die Füllzeit soll nicht unter 30 sec. liegen.
und kann nach dem Lösen des Druckschlauches abgeschraubt
werden. Die besonders stark beanspruchte Dichtscheibe (3007)
kann ohne Demontage des Druckschlauches ausgetauscht wer-
den. Ziehen Sie mit einem geeigneten Werkzeug (Pinzette) die
Dichtscheibe (3007) herunter. Legen Sie die neue Dichtscheibe in
die Vertiefung des Aufschlussgefäßes. Stellen Sie das Aufschluss-
gefäß unter den Befüllkopf (3) und befüllen Sie das Aufschlussge-
fäß. Die Dichtscheibe bleibt am Kolben kompl. (2) zurück.
Bestellung von Ersatzteilen
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
• Gerätetyp
• Fabrikationsnummer des
Positionsnummer und Bezeichnung des Ersatzteiles, siehe
• Ersatzteilbild und -liste unter www.ika.de
Reparaturen
Bitte senden Sie nur Geräte zur Reparatur ein, die gerei-
nigt und frei von gesundheitsgefährdenden Stoffen sind.
Fordern Sie hierzu das Formular „Unbedenklichkeitsbeschei-
nigung" bei IKA an, oder verwenden Sie hierzu den download
Ausdruck des Formulares auf der IKA Website www.ika.de.
Senden Sie im Reparaturfall das Gerät in der Originalverpackung
zurück. Lagerverpackungen sind für den Rückversand nicht aus-
reichend. Verwenden Sie zusätzlich eine geeignete Transportver-
packung.
Gerätes, siehe Typenschild
