Raccordement du tuyau de refoulement
Le tuyau de refoulement fourni est conçu pour résister à une pres-
sion max. 40 bars. Il mesure 2 m de long et peut être posé sur la
bouteille d'oxygène ou un autre raccordement d'oxygène avec la
pression inférieure (rayon de courbure minimal autorisé: 80 mm).

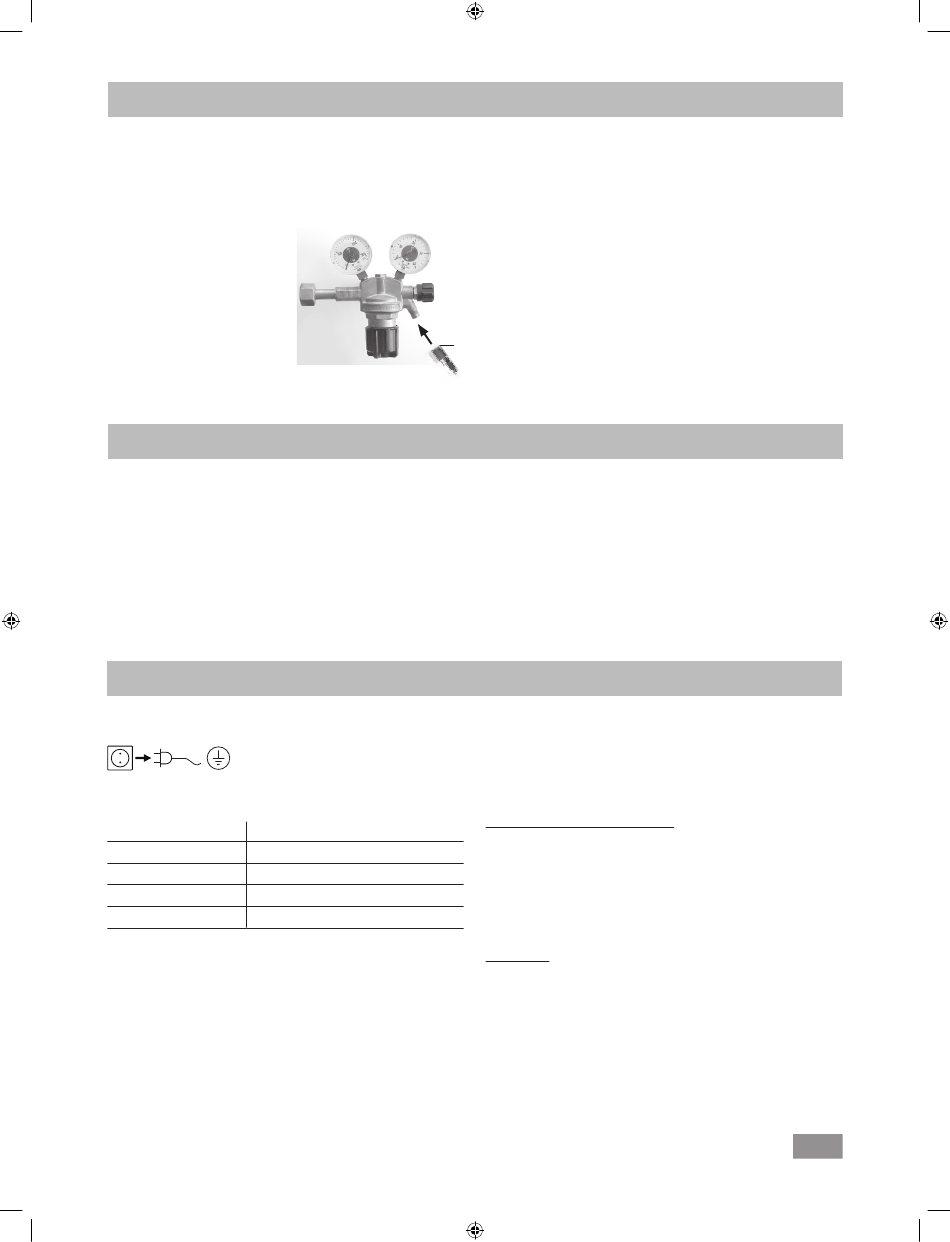

Sur le manodétendeur C 29 (ac-
cessoir) de la bouteille d'oxygène
se trouve un filet au pouce R1/4
auquel (SW 17) est raccordée
l'autre extrémité du tuyau de re-
foulement.
Pour les manodétendeurs améri-
cains, un adapteur adéquat est
joint au tuyau de refoulement.
La pression de remplissage nécessaire, qui s'élève généralement
à 30 bars, est réglée au niveau du manodétendeur de la bouteille
d'oxygène. La pression réglée peut également être lue sur le ma-
nomètre (11).
La piston compl. (2) intégrée dans le poste de remplissage
d'oxygène permet d'éviter un dégagement d'oxygène inoppor-
tun.
Au terme du travail, la soupape principale de l'alimentation
en oxygène doit être fermée.
L'appareil fonctionne sans entretien. Il est toutefois soumis au vieillis-
sement naturel des composants et à leur taux de panne statistique.
Débranchez l'appareil de l'alimentation
électrique avant le nettoyage.
Nettoyez l'appareil IKA uniquement avec les produits nettoyants
suivants autorisés par IKA :
Colorants Isopropanol
Materiaux de construction Eau additionnée de détergent/Isopropanol
Cosmétiques Eau additionnée de détergent/Isopropanol
Produits alimentaires Eau additionnée de détergent
Combustibles Eau additionnée de détergent
• Portez des gants de protection pour nettoyer les appareils.
• Ne jamais déposer les appareils électriques dans du produit
de nettoyage pour les nettoyer.
• Lors du nettoyage, aucune humidité ne doit pénétrer dans l'appareil.
• Avant d'appliquer des méthodes de nettoyage et de décon-
tamination autres que celles expressément recommandées,
interrogez IKA.
Le joints toriques d'étanchchéité de la piston compl. (2) peuvent
être sujets à de l'usure en cas d'utilisation fréquente. La tête de
remplissage (3) est visée et peut être dévissée après avoir détaché
le tuyau de refoulement. La rondelle étanchchéité (3007) parti-
culièrement fortement sollicitée peut être échangée sans le dé-
Installation
(SW 17)
C 29

Mise en service

Entretien et nettoyage

Bombes calorimétriques
Les bombes calorimétriques C 5010 portent au niveau du fond ou
de l'écrou-raccorsd de la partie inférieure, un marquage indiquant
l'année et le numéro de fabrication.
La bombe calorimétrique sont établis sur la position marquée.
Pour remplir cette dernière, il suffit alors de baisser le levier manu-
el. La montée de la pression peut être contrôlée sur le manomètre
(ca. 2 bar).
Le temps de remplissage ne doit pas se trouver moins de 30 sec.
montage du flexible à air comprimé. Tirez vers le bas la rondelle
étanchchéité (3007) avec un outil approprié (brucelles). ;ettez la
nouvelle rondelle étanchchéité dans l'approfondissemnent du ré-
cipient d'explication. Placez le récipient d'explication sous la tête
de remplissage (3) et remplissez vous le récipient d'explication. La
rondelle étanchchéité reste au piston compl. (2) de retour.
Commande de pièces de rechange
Pour la commande de pièces de rechange, fournir les indications suivantes :
• Type d'appareil
• Numéro de fabrication de l'appareil, voir la plaque signalétique
Référence et désignation de la pièce de rechange, voir
• les illustrations et la liste des pièces de rechange sous
www.ika.de
Réparations
Veuillez n'envoyer à la réparation que des appareils net-
toyés et exempts de substances toxiques.
Utilisez pour cela le formulaire « Certificat de régularité » fourni
par IKA ou imprimez le formulaire téléchargeable sur le site Web
d'IKA www.ika.de.
Si une réparation est nécessaire, retournez l'appareil dans
son emballage d'origine. Les emballages de stockage ne sont
pas suffisants pour les retours. Utiliser en plus un emballage
de transport adapté.
