12. Anschließen des Kessels und des Brenners an Stromnetz 13. Anschlussschema Elektronik AC07X 14. Schaltschema Brenner ATMOS A25 - 6-stiftiger Konnektor - Model 2014 AC07X (R, R2, R3, R4, Fühler TV, TS, TK, TSV) 15. Elektrisches Schaltschema für Kessel DC25GSP, DC30GSP, Modell 2014 mit 6 polligem Stecker auf dem Kessel und dem Modul AD08 für Steuerung des Abzuglüfters des Kessels, der Pumpe im Kesselkreis und...
überhaupt nicht durchgeführt werden. Anwendungsbereich Der Brenner ist für die Spezialkessel ATMOS DC25GSP und DC30GSP bestimmt. Ausnahmwei- se kann der Brenner auch in den Kesseln DC18SP, DC25SP und DC32SP eingesetzt werden, jedoch in solchem Fall sind bestimmte Anpassungen nötig.

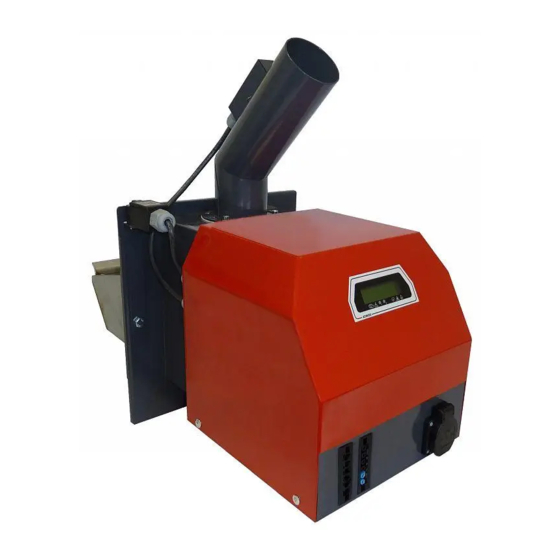

2. Konstruktion Beschreibung Die Pelletheizung mit dem Pelletbrenner ATMOS A25 hat viel Gemeinsames mit der Erdgas- oder Heizölheizung. Der Unterschied ist aber drin, dass bei der Pelletverbrennung gewisse Aschemenge produziert wird, die aus dem Brenner und dem Kessel im gewissen Zeitinterwall beseitigt werden muss, damit zu keiner Verschlechterung des Wirkungsgrades oder Störung der Kesselfunktion kommt.
Seite 6
Abb. 6 - Photozelle - Vorsicht auf richtige Ori- ten, untere Klemmleiste (1-18), obere Klem- entierung – es wird empfohlen, die Zelle mindes- mleiste für Anschluss der Fühler TS, TV, TK, tens einmal jährlich zu reinigen TSV und der Photozelle www.atmos.cz 6-DE...
Seite 7
Abb. 10 - Sicherheitsthermostat am Rohr für Pelletzufuhr 95 °C Abb. 11 - Sonderklappe mit Stellantrieb Abb. 12 - Brenner / zwei 6 Pinkonnektore,- links Spannung, rechts Fühler, 2 Pinkonnek- tore für Zusatzkabel (R3 und R4) und Stec- kdose für Förderschnecke www.atmos.cz DE-7...
Seite 8
TSV an der Seite des Rauchkanals des Kessels füihlers TK im Schutzrohr des Kessels DCxxGSP DCxxGSP Abb. 17 – Hochwertige Holzpellets – Weißpel- Abb. 18 – Holzpellets schlechter Qualität lets ohne Schwarzpunkte (Rinde) – Dunkelpellets mit Rinde (mit schwarzen Punkten) www.atmos.cz 8-DE...
Modul AD04 – für spezielle Brennerfunktionen (Bestandteil des Brenners – werkseitig) - Kode: P0446 Modul AD08 – für spezielle Kesselfunktionen (Bestandteil des Kessels DCxxGSP – werkseitig) - Kode: P0450 Röhrchen mit Zinn zur Verlängerung den Leitungen (Fühler) - Kode: P0445 www.atmos.cz DE-9...
Wenn während des normalen Brennerbetriebes die Pelletsbehälter ausgehen, versucht der Brenner neu zu starten und anschließend wird außer Betrieb gesetzt. Nach Pelletnachfüllung ins Pellet- magazin und Schöpfung in die Förderschnecke, wird der Brenner mit bloßem Ausschalten und Einschalten des Brennerschalters auf dem Paneel des Kessels gestartet. www.atmos.cz 10-DE...
Grundabmessungen der Öffnung für Brennereinbau und – versetzen in den Kessel Legende: 1. Brenner A25 2. Ziermutter M8 3. Endschalteranschlag 4. Dichtung 5. Deckel Bei den Kesseln DC25GSP, DC30GSP, DC18SP, DC25SP und DC32SP wurde unter den Brenner die Sibral-Dichtung (Kode S0164) eingelegt. www.atmos.cz DE-11...
Die genaue Festlegung der Schornsteinmaße wird von der Norm DIN 1056 bestimmt. Vorgeschriebener Schornsteinzug ist im Abschnitt “Technische Angaben” in der Bedienungsanleitung für konkreten Kessel angeführt VORSICHT – Der Schornsteinzug muss beim Betrieb so groß sein, dass in der Verbren- nungskammer des Kessels minimaler Unterduck von 2 Pa besteht. www.atmos.cz 12-DE...
1 - Abgasthermometer 2 - Reinigungsöffnung 3 - Drosselklappe (Schornsteinzugbegrenzer) INFO - Im Falle großen Schornsteinzugs ist in den Rauchabzug die Drosselklappe /3/, oder der Schornsteinzugbegrenzer, siehe Preisliste ATMOS, zu installieren. 8. Brandschutz bei Installierung und Verwendung von Wärmev- erbrauchern Sicherheitsabstände Bei Installierung des Verbrauchers muss der Sicherheitsabstand von Baustoffen, mindestens 200 mm eingehalten werden.
Seite 14
Entstehung der Gefahr außer Betrieb gesetzt werden. Bei Brenner und Kessel dürfen keine Gegenstände aus brennbaren Stoffen im kleineren als sicheren Ab- stand abgelegt werde. Anders gesagt, in der Umgebung des Kessels keine Sachen ablegen, die sich leicht entzünden können. www.atmos.cz 14-DE...
ACHTUNG – bei den Kesseln DCxxGSP kann die Funktion der Steuerung der Solarhei- zung direkt vom Pelletbrenner nicht genutzt werden. Der Abgasfühler TSV zeigt nicht die tatsächliche Abgastemperatur sondern die spezifische, für die Brennerfunktion erforderli- che Temperatur. www.atmos.cz DE-15...
ACHTUNG – bei den Kesseln DCxxGSP kann die Funktion der Steuerung der Solarhei- zung direkt vom Pelletbrenner nicht genutzt werden. Der Abgasfühler TSV zeigt nicht die tatsächliche Abgastemperatur sondern die spezifische, für die Brennerfunktion erforderli- che Temperatur. www.atmos.cz 16-DE...
ACHTUNG – bei den Kesseln DCxxGSP kann die Funktion der Steuerung der Solarhei- zung direkt vom Pelletbrenner nicht genutzt werden. Der Abgasfühler TSV zeigt nicht die tatsächliche Abgastemperatur sondern die spezifische, für die Brennerfunktion erforderli- che Temperatur. www.atmos.cz DE-17...
Er dient als Quelle des Signals vom Modul AD04 für spezielle Kesselfunktionen (AD04 –LB). blau - N – Nulleiter – blauer Leiter wird zum Nulleiter angeschlossen. • gelbgrün - PE – Schutzerde – gelbgrüner Leiter wird an Erde angeschlossen. • www.atmos.cz 18-DE...
Kessel eingebaut, die Fühler TS und TV sind ein Bestandteil der Lieferung (in der Ver- packung zu finden). Unter dem Display der elektronischen Regelung AC07X befindet sich das Potentiometer für Einstellung des Displaykontrasts, es wird empfohlen dessen Einstel- lung nicht ändern. www.atmos.cz DE-19...
STELLEN DIP DREHRICHTUNG SERVOSWITCH NASTAVENÍ POLOHY PŘEPÍNACÍHO KONTAKTU SERVOPOHONU SET DIP DIRECTION OF ROTATION ON SERVO AIR FLAP VALVE = 1 STELLEN DIP DREHRICHTUNG AUF DEM SERVOKLAPPE = 1 NASTAVENÍ PŘEPÍNAČE SMYSLU OTÁČENÍ NA MOTORU SERVOKLAPKY = 1 www.atmos.cz DE-21...
Die Blockierung der Förderschnecke verursacht der Staub in Pellets in der Kombination mit hohem Druck, der durch die Höhe des Pelletniveaus gegeben ist. Beim Pelletsbehälter ATMOS 250, 500 und 1000 l ist kein Dach erforderlich. • Der Schlauch zwischen dem Brenner und der Förderschnecke muss gespannt und ordnungsgemäß...
Seite 23
Weise so wie im vorigen Text beschrieben. Ist der Ausgleichsbehälter mit Solartauscher und Ak- tivierung der Funktion für automatische Optimierung (Umschaltung) der Fühler, Parameter S15 = 3, geschaltet, kann der Brenner vom Fühler TK anstatt vom Fühler TS ausgeschaltet werden. www.atmos.cz DE-23...
Seite 24
Pelletbrenner durch Einstellung des Parameters S6 = 4 aktivieren. ACHTUNG - Vergessen Sie nicht den Endschalter zu drücken! ACHTUNG - Bei dieser Änderung ist die Öffnung der Klappe des Brennerlüfter neu einzustellen. INFO - Solche Folge ist für sicheren und problemlosen Betrieb des Brenners absichtlicht eingestellt. www.atmos.cz 24-DE...
2. Temperatur TV (Siehe S. 45) - nur falls die Fühler TS und TV angeschlossen sind 3. Temperatur TS (Siehe S. 45) - nur falls die Fühler TS und TV angeschlossen sind 4. Symbolzeile – Information über Betrieb konkreter Brenneranlagen (siehe Seite 51) www.atmos.cz DE-25...
Hersteller das Recht die Garantie aufgrund des unsachgemäßen Eingriffs in den Brenner nicht anzuerkennen. Konkrete Kennwörter sind Herstellungsgeheimnis der Firma ATMOS und der Service-Techniker (Installateur) ist ohne Genehmigung des Herstellers nicht berechti- gt diese wem auch immer mitzuteilen.
– Feststartdauer der Glühspirale im Falle unausreichend ausgebrannten Pellets in Brennkammer nach Verlauf des Parameters T5 – gilt nur für ersten Zündversuch... (6 min) • Parameter Т10 – Dauer für allmählichen Anlauf des Brenners auf die Nennleistung….. (15 min) Wenn T10 = 0 ist die Funktion ausgeschaltet. www.atmos.cz DE-27...
VORSICHT - Immer nach letztem Zündversuch mit Brennstoffzufuhr gegeben durch Pa- rameter S1, folgt der Zündversuch ohne Brennstoffzufuhr für Diagnostik der Anlage. Nach diesem Versuch wird die Anlage, im Falle der Nichtzündung des Brennstoffes, außer Bet- rieb gestellt und es wird die Fehlermeldung ALARM START gemeldet. www.atmos.cz 28-DE...
Seite 29
S6 = 2….. Wenn der Brenner in beliebige Störung gerät und abgestellt wird, kommt zu Ab- schaltung des Reserverelais und die Ausgangreserve nicht unter Strom wird. Aufgrund de- ssen kann in elektrisch sicherstellten GSM-Modulregler AB01 ATMOS ein Signal gesendet wer- den, dass die SMS-Information darüber absendet, dass die Anlage in Störung geraten ist oder sich unter Strom nicht befindet.
Seite 30
S6 = 10….. Funktion Reserve als Funktion des Ausgangs für externe Förderschnecke, wann die Reserve den Lauf der externen Förderschnecke kopiert, nur mit dem Unterschied, dass nicht zykliert, sondern dauernd läuft, sowohl bei Schöpfung der Zündmenge, als auch in beiden www.atmos.cz 30-DE...
Seite 31
Kessel an den Pufferspeicher mit dem Wärmetauscher für Solar und Solarkollek- toren angeschlossen ist. Das System erfordert Anschließung der Fühler TV, TK, TS und des So- larfühlers an die Solarpaneele TSV. Bei der Funktion wird niemals der Modul AD02 bzw. AD03 benutzt. www.atmos.cz DE-31...
Seite 33
= 1…. Wenn der Brenner in beliebige Störung gerät und abgestellt wird, kommt zu Schaltung des Reserverelais und die Ausgangreserve unter Strom wird. Aufgrund dessen können die Ersat- zenergiequellen für Heizung des Objekts, wie z.B. Gas-, Elektro- oder Ölkessel gestartet werden. www.atmos.cz DE-33...
Seite 34
= 2….. Wenn der Brenner in beliebige Störung gerät und abgestellt wird, kommt zu Abschaltung des Reserverelais und die Ausgangreserve nicht unter Strom wird. Aufgrund dessen kann in elektrisch sicherstellten GSM-Modulregler AB01 ATMOS ein Signal gesendet werden, dass die SMS-Information darüber absendet, dass die Anlage in Störung geraten ist oder sich unter Strom nicht befindet.
Seite 35
Pumpe im Kesselkreis mit dem Modul AD08, geschaltetem in Serie mit dem in Paneel des Kessels eingebauten Thermostat der Pumpe, gesteuert wird. Nach dem Anlauf dieser Funktion sind deren Temperaturparameter S37, S38, S39, S40 zu überprüfen und ggf. einzustellen. www.atmos.cz DE-35...
Seite 36
B. Funktion: TS,TK<……. bedeutet, dass bei höherer Temperatur am Fühler TS und gleich- zeitig TK als der eingestellte Wert im Parameter S48 - Temperatur A und S50 – Temperatur B, der Reserveausgang R2 ausgeschaltet wird (Temperatur A = erste Position (TS), Temperatur B = zweite Position (Tk)). www.atmos.cz 36-DE...
Seite 37
ACHTUNG - ist S15 = 2 geht nicht einstellen S6 = 14 a S14 = 14. Ist S15 = 3 geht nicht einstellen S6 = 11, S14 = 11, S6 = 12, S14 = 12, S6 = 13, S14 = 13. Je-li S15 = 1, S15 = 4 geht nicht einstellen S14 = 14. www.atmos.cz DE-37...
Seite 38
Bereich des Pufferspeichers TS, wo der Solaraustauscher eingebaut ist. Ist das Solarpaneel fähig, das Wasser im Ausgleichsbehälter wirksam zu erwärmen, wird der Brenner vom Fühler TK und nicht vom Fühler TS ausgeschaltet, damit im Behälter genug Spielraum für die Sonnenenergie ist. www.atmos.cz 38-DE...
Seite 39
Bedingungen erfüllt sind (werkseitige Einstellung): - die Temperatur des Kessels TK sinkt unter den eingestellten Wert (S35 = 75), z. B. unter 75 °C - die Abgastemperatur TSV sinkt unter den eingestellten Wert (S36 = 80), z. B. unter 80 °C www.atmos.cz DE-39...
Seite 40
Funktion AUTOSTART (S34 = 2) anläuft... (75 °C) • Parameter S36 – charakterisiert die Grenztemperatur (max.) der Abgase TSV, bei der der Brenner automatisch bei der Funktion AUTOSTART (S34 = 1 bzw. S34 = 2) anläuft… (80 °C) www.atmos.cz 40-DE...
Seite 41
Reserveausgänge (S6 = 16, S14 = 15) - unstandardmäßige Funktion… (6 Stunden) Nach Ablauf der Zeit S42 erlöscht der Brenner und wird gereinigt; das Display zeigt AUTO STOP an. Bei dem eingestellten Wert handelt es sich um die tatsächliche Zeit in Stunden. www.atmos.cz DE-41...
Seite 42
– charakterisiert die Temperatur TEMPERATUR C bei Applikation der Funktion S14 = 17 bis 36…. (75 °C) Es handelt sich um eine freie Funktion für den Reserveausgang R bei der ersten Position (Tempe- ratur C = erste Position bei der Funktion S14 = 17 bis 36). www.atmos.cz 42-DE...
Seite 43
– kennzeichnet die Druckluftmenge für dritte Vorreinigung beim Einbau der Druc- kluftreinigung des Brenners. Es geht um Zeitpunkt, bei dem der Tank teilweise aufgeladet ist um das Brenner vorreinigen …. (OFF) – standardmäßig nicht ändern Einstellbarer Bereich...OFF, 1 - 120 s. www.atmos.cz DE-43...
Seite 44
S62 = 1... Funktion eingeschaltet (für Modelle DCxxGSP, DCxxSP ohne pneumatische Reinigung) Die Funktion ist nur für die Brenner ATMOS A25 mit der Anpassung für die Modelle DCxxGSP anwendbar. Es handelt sich um die Brenner mit der Inneklappe mit Stellantrieb, Modul AD04 und dem dritten 2-Pin-Stecker.
S15 = 2, S15 = 4, S34 = 1, S34 = 2), Temperatur des Solarkollektors (S15 = 3, S6 = 14, S14 = 14) Kurze Erläuterung: Es kommt stets darauf an, ob die Funktion der Brennerregulierung nach zwei Temperaturen am Puf- ferspeicher ein- bzw. ausgeschaltet ist. Und ob die Funktion des Automatik-Starts nach dem Ausbre- nnen des Holzes freigegeben ist. www.atmos.cz DE-45...
• Reserve R2 - diese Funktion dient zum Testen der Schalteinrichtung (Relais) des Reserveausgangs R2 • Photozelle - dient zum Testen der Photozelle. Testen so durchführen, dass deren Empfindlichkeit beim Einschieben im Brenner oder außerhalb des Brenners auf natürlichem Licht beobachtet wird (nie mals an der Sonne – löst Alarm aus). www.atmos.cz 46-DE...
ALARM Schaltung Fühler im Bren- Störung Temperaturfühler TS SENSOR TS ner überprüfen. Abgase oder Wasser im unter- Kabel und Fühler auf Be- en Behälterteil – Fühler kurz- schädigung überprüfen. geschlossen (beschädigt) oder Reparieren oder ersetzen. abgeschaltet www.atmos.cz DE-47...
Seite 48
Reserve die Klemmen der Externe Förderschnecke Förderschnecke auf Reserve fördert in Brenner keinen umschalten und Parameter Brennstoff S6 = 7 oder S14 = 7 einstellen. Im Falle der Ausnutzung der Reserve für weitere Applika- tionen elektronische Steuere- inheit ersetzen. www.atmos.cz 48-DE...
(3,15A) überprüfen, Zünd- körper mittels Funktion im Menu TESTEN überprüfen. Zuleitungskabel Pho- Mangelhafte Photozelle tozelle mit Stecker überprüfen, Photozelle mittels Funktion im Menu TESTEN überprüfen ALARM Fehler Flammeaufnahme im Photozelle reinigen. PHOTOCELL Bei Beschädigung ersetzen Modus AN (Betrieb) www.atmos.cz DE-49...
Seite 50
Kessel um die - die Funktion der Brenners- teuerung (Kessel) nach Differ- Meldungsfehler zu löschen. enztemperatur (Pufferfühler) S15 = 2 wurde nicht aktiviert. Die Fühler an Klemmleiste Fühler wurden wechseln, den Hauptschalter Klemmleiste verwechselt. AUS/EIN schalten. www.atmos.cz 50-DE...
Seite 51
überprüfen des Anschlusses der Glühspirale (Zuleitungsdrähte) überprüfen, ob zu keiner schlechter Schaltung des Steckers am Zuleitungskabel zum Brenner gekommen ist – ob die Phase L1 ( Phase) für L2 (gesteuerte Phase) bzw. Reserve R, R2 nicht verwechselt ist www.atmos.cz DE-51...
Im Falle, dass nach Ausschaltung des Brenners und Ausbrennung in der Verbrennungskammer (Mundstück) des Brenners viel Glut aus nicht verbrannten Pellets bleibt • die Nachlaufzeit des Ventilators verlängern - Parameter T5 (z.B. Zeitverlängerung um 5 min) - nie abkürzen www.atmos.cz 52-DE...
Dazu wird das Eingangsrohr, durch das die Pellets in den Brenner hinabfallen abmonti ert und gereinigt. • Abdeckblech des Brennermundstücks, das mit einer Schraube befestigt ist abmontieren und den Raum unter diesem Blech wo die Pellets fallen und brennen reinigen (Staub und Ablagerungen abkratzen). Die Überwachungsöffnung der Photozelle reinigen. www.atmos.cz DE-53...
Seite 54
Beschädigung kommen. Im Falle, dass der Kunde nicht fähig ist, die jähr- liche Kontrolle und Wartung durchzuführen, kann er diese Leistung von Service-Techniker bestellen. Diese Dienstleistung wird vergebührt. Das Protokoll über Durchführung der jähr- lichen Wartung und Revision, in die Bedienungsanleitung Seite 58 eintragen. www.atmos.cz 54-DE...
Sicherung für Ventilator - Typ F 1.0A/1500A/5x20mm H0251 Photozelle-Dichtung Ø 8/15 S0155 Dichtung unter Ventilator 72 x 79 S0156 Stellantrieb für Luftklappe des Brenners P0074 Luftklappe des Brenners für den Stellantrieb H0419 Dichtung unter Luftklappe und Brennerkörper S1052 Modul AD04 P0446 www.atmos.cz DE-55...
Person durchzuführen, die alles in der Bedienungsanleitung an der Seite 59 und weiter bestätigt. Garantie- und Nachgarantiereparaturen durchgeführt von: - Firma, die Firma ATMOS im konkretes Land für gegebene Region vertritt - Montagefirma, die das Produkt installiert hat - Jaroslav Cankař a syn ATMOS, Velenského 487, 294 21 Bělá...
Stempel / Unterschrift Stempel / Unterschrift Datum Datum Datum Datum Stempel / Unterschrift Stempel / Unterschrift Stempel / Unterschrift Stempel / Unterschrift Datum Datum Datum Datum Stempel / Unterschrift Stempel / Unterschrift Stempel / Unterschrift Stempel / Unterschrift www.atmos.cz DE-59...
