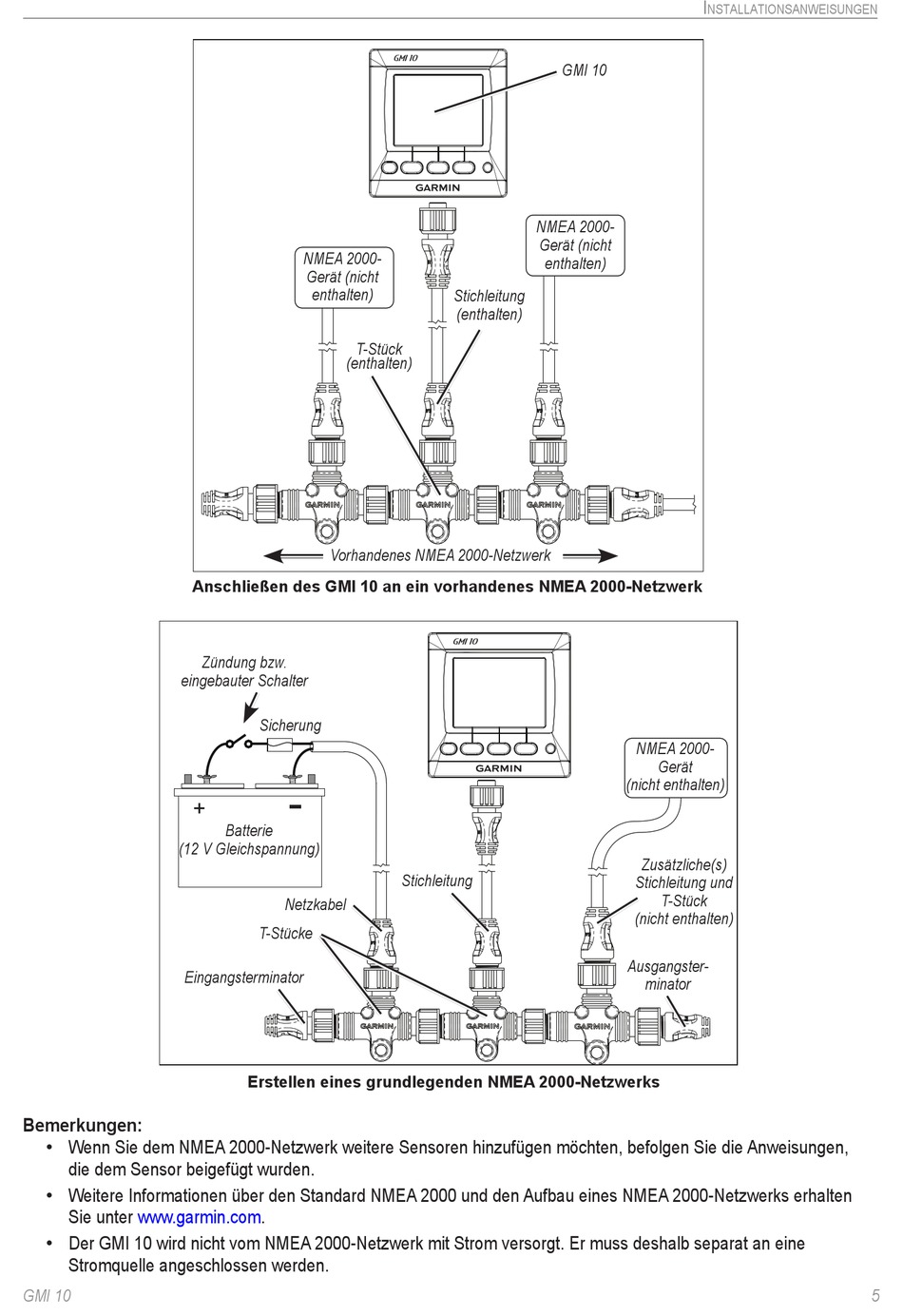

Anschließen des GMI 10 an ein vorhandenes NMEA 2000-Netzwerk
eingebauter Schalter
+
(1 V Gleichspannung)
Eingangsterminator
Bemerkungen:
• Wenn Sie dem NMEA 2000-Netzwerk weitere Sensoren hinzufügen möchten, befolgen Sie die Anweisungen,
die dem Sensor beigefügt wurden.
• Weitere Informationen über den Standard NMEA 2000 und den Aufbau eines NMEA 2000-Netzwerks erhalten
Sie unter www.garmin.com.
• Der GMI 10 wird nicht vom NMEA 2000-Netzwerk mit Strom versorgt. Er muss deshalb separat an eine
Stromquelle angeschlossen werden.
GMI 10
NMEA 000-
Gerät (nicht
enthalten)
T-Stück
(enthalten)
Vorhandenes NMEA 000-Netzwerk
Zündung bzw.
Sicherung
-
Batterie
Netzkabel
T-Stücke
Erstellen eines grundlegenden NMEA 2000-Netzwerks
GMI 10
NMEA 000-
Gerät (nicht
enthalten)
Stichleitung
(enthalten)
Stichleitung
I
nstallatIonsanweIsungen
NMEA 000-
Gerät
(nicht enthalten)
Zusätzliche(s)
Stichleitung und
T-Stück
(nicht enthalten)
Ausgangster-
minator
