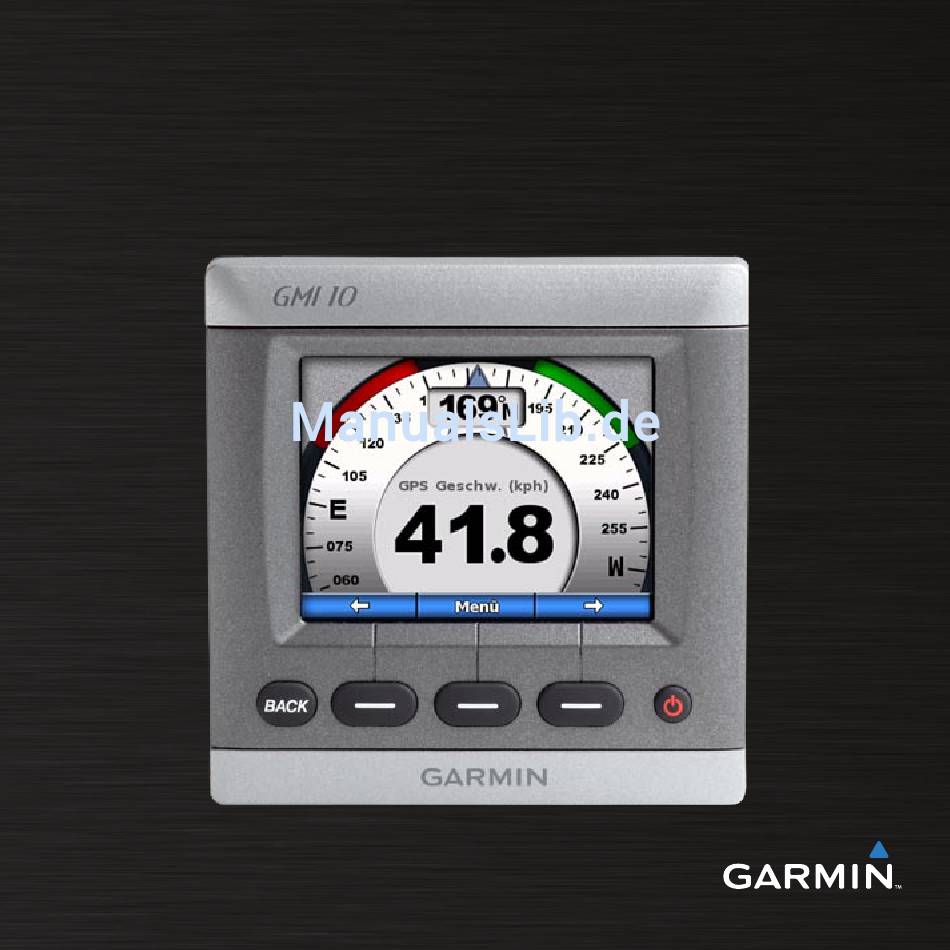

- Seite 1 GMI 10 Schnellstartanleitung...
-
Seite 2: Im Handbuch Verwendete Konventionen
Eine Liste der kompatiblen Sensoren und Menü drücken Sie den Softkey unter weitere Informationen über NMEA 2000 und wählen dann mithilfe der Softkeys finden Sie unter www.garmin.com. Einstellungen. Das GMI 10 ist Instrumentenanzeige: Der gemäß NMEA 2000 Hauptbildschirm des GMI 10. In zugelassen. -
Seite 3: Übersicht Über Das Gerät

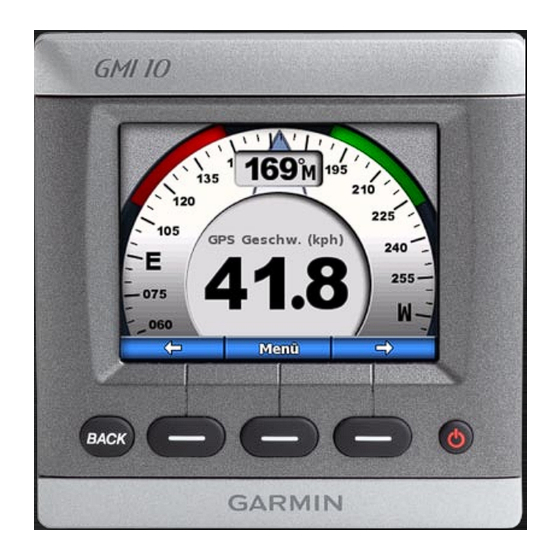

Übersicht über das Gerät Instrumenten- anzeige Zurück Power Softkeys Power: Halten Sie diese Taste gedrückt, um das Gerät an- und auszuschalten. Betätigen Sie diese Taste kurz, um die Anzeigeeinstellungen anzupassen (Seite 12). Softkeys: Mit diesen Tasten können Sie auf dem GMI 10 durch die Menüs navigieren und Elemente wählen. -
Seite 4: Anzeigen Von Informationen
Verwenden des Anzeigen von Informationen GMI 10 Die Instrumentenanzeigen sind nach Am GMI 10 können Sie numerische Kategorien geordnet. Die folgenden Daten einsehen, die von den Kategorien sind verfügbar: angeschlossenen Sensoren gesendet Oberfläche: Geschwindigkeit, werden. Viele Datentypen können auch Steuerkurs, Kilometerzähler analog angezeigt werden (Seite (GPS-Antenne oder Sensor zur... - Seite 5 Eigene: Erstellen Sie eigene Durchgehen der Instrumen- Instrumentenanzeigen. Wählen tenanzeigen in einer Sie auf den jeweiligen eigenen Kategorie Bildschirmanzeigen die Anzahl und die Wenn eine Kategorie angezeigt Typen der Datenfelder. Sie können bis wird, können Sie die verfügbaren zu fünf eigene Instrumentenanzeigen Instrumentenanzeigen der Kategorie erstellen und durchgehen.
- Seite 6 Ändern der Optionen der Bei einigen Instrumentenanzeigen stehen zusätzliche Optionen zur Verfügung. Instrumentenanzeige Die Daten der Instrumentenanzeige So ändern Sie die zusätzlichen werden entweder als Zahlenwert oder Optionen einer Instrumentenanzeige: analog angezeigt. In vielen Fällen können Wählen Sie auf der Sie zwischen der numerischen und der Instrumentenanzeige Menü.
- Seite 7 Erstellen einer eigenen Instrumentenanzeige Sie können bis zu fünf eigene Instrumentenanzeigen erstellen und durchgehen. So erstellen Sie die erste eigene Instrumentenanzeige: 1. Wählen Sie in der Instrumentenanzeige Menü > Einstellungen > Instrumententyp Wählen Sie die Anzahl der Felder einst. > Eigene. 2. Wählen Sie die Anzahl der Felder, die auf der eigenen Instrumentenanzeige erscheinen sollen (1 – 4). 3. Wählen Sie die Datentypen für die jeweiligen Felder. Eine Auflistung sämtlicher Datentypen finden Sie auf den Seiten 14 – 17.
- Seite 8 So fügen Sie weitere eigene So ändern Sie eine bestehende Instrumentenanzeigen hinzufügen: eigene Instrumentenanzeige: 1. Wählen Sie in der Instrument- 1. Wählen Sie in der eigenen enanzeige Menü > Eigene Seite Instrumentenanzeige Menü > hinzuf. (Wenn mehrere eigene Darstellung ändern. Instrumentenanzeigen vorhanden • Wählen Sie Seiten-Layout sind, erscheint diese Option als ändern, um die Anzahl der Felder Eigene Seite hinzuf./entf.) und deren Datentypen zu ändern. 2. Wählen Sie die Anzahl der Felder, die • Wählen Sie Datendarstellung auf der eigenen Instrumentenanzeige ändern, um zwischen numerischer erscheinen sollen. und analoger Anzeige zu 3. Wählen Sie die Datentypen für die wechseln.
- Seite 9 Konfigurieren des Anpassen der Systemoptionen GMI 10 Wenn Sie die Systemoptionen des Sie können auf dem GMI 10 zahlreiche GMI 10 anpassen möchten, wählen Sie Optionen konfigurieren. in der Instrumentenanzeige Menü > Einstellungen > System. Wählen Sie auf der Instrumentenanzeige Menü...
- Seite 10 • Rechtw.: Stellt rechtweisend Nord als • Kartenbezugssystem: Hier können Steuerkursreferenz ein. Sie das Koordinatensystem ändern, nach dem die Karte strukturiert ist. • Benutzer Missweisung: Hier können Sie die magnetische Missweisung AcHtuNg: Ändern Sie individuell eingeben. das Positionsformat oder das Kartenbezugssystem nur, wenn Piepser: Hier können Sie einstellen, Sie eine Karte verwenden, die...
-
Seite 11: Einstellen Von Alarmen
Einstellen von Alarmen • Sommerzeit: Geben Sie an, ob ausgeschaltet die Sommerzeit Wenn Sie die Alarme des GMI 10 (Aus), angeschaltet (An) oder auf einstellen möchten, wählen Sie in Automatik (Auto) gestellt werden der Instrumentenanzeige Menü > soll. In der automatischen Einstellung Einstellungen >... - Seite 12 Kraftstoffalarm: Ein akustisches Netzwerkübergr.: Stellen Signal ertönt, wenn der Sie den Farbmodus und die verbleibende Kraftstoff (nach den Hintergrundbeleuchtung im Kraftstoffdurchflussinformationen gesamten NMEA 2000-Netzwerk ein. eines GFS 10) den festgelegten HINWEIS: Sie können auch auf Füllstand erreicht. die Anzeigeoptionen zugreifen, Batteriespannung: Ein akustisches POWER-taste indem Sie die...
- Seite 13 Ändern der So ändern Sie die NMEA 2000- Geräteoptionen: NMEA 2000- Wählen Sie in der Ansicht der Geräteoptionen NMEA 2000-Geräteinformationen Konfig. Hier können Sie Informationen über Ihre NMEA 2000-Geräte einsehen und verfügbare gerätespezifische Optionen auf dem GMI 10 ändern. Wählen Sie Menü...
- Seite 14 Anhang Datenfeld-Optionen In dieser Tabelle werden alle Datentypen aufgelistet, die in den benutzerdefinierten Datenfeldern einer eigenen Instrumentenanzeige angezeigt werden können (Seite Wenn Sie eine eigene (benutzerdefinierte) Seite erstellen, werden die von den im NMEA 2000-Netzwerk installierten Sensoren unterstützten Datentypen in Schwarz angezeigt.
- Seite 15 Kraftstoff Kraftstoffdurchflussrate Kraftstoffsensor gesamt Kraftstofffüllstand gesamt Kraftstoffsensor Reichweite Kraftstoffsensor Kraftstoffverbrauch Kraftstoffsensor Kraftstofffüllstand Kraftstoffsensor Tank 1 Kraftstoffsensor Tank 2 Kraftstoffsensor Navigation Kurs über Grund GPS-Antenne Zurückgelegte Distanz GPS-Antenne Wegpunktname Garmin-Plotter Peilung zum Wegpunkt Garmin-Plotter Distanz zum Wegpunkt Garmin-Plotter Kursabweichung Garmin-Plotter Gewünschter COG Garmin-Plotter Richtung Steuerkurssensor Kurs über Grund (COG) GPS-Antenne GPS Geschw. GPS-Antenne Position GPS-Antenne Schnellstartanleitung für GMI 10...
- Seite 16 Kategorie Datentyp Erforderlicher Sensor Abbiegung / Kurve Garmin-Plotter Reise Kilometerzähler GPS-Antenne Tageskilometerzähler GPS-Antenne Durchschnittl. GPS Geschw. GPS-Antenne Max. GPS Geschw. GPS-Antenne Wetter Barometer Atmosph. Sensor Lufttemperatur Atmosph. Sensor Feuchtigkeit Atmosph. Sensor Windgeschw. Windsensor Windrichtung Windsensor Segeln Scheinbare Windgeschw. Windsensor Scheinbarer Windwinkel Windsensor Tatsächl. Windgeschw. Windsensor Tatsächl. Windwinkel Windsensor Wind VMG Windsensor (Gutgem. Geschw.) Wegpunkt VMG Windsensor...
- Seite 17 Kategorie Datentyp Erforderlicher Sensor Temperatur Temperatursensor Geschwindigkeit Geschw. durch... Wasser System Zeit GPS-Antenne Datum GPS-Antenne Gerätespannung Keiner Schnellstartanleitung für GMI 10...
-
Seite 18: Alarme Und Meldungen
Alarme und Meldungen Batteriespannung (Alarm): Die Batteriespannung hat den festgelegten Wert erreicht oder unterschritten. Boot ist nicht schnell genug für Kalibrierung (Kalibrierung der Geschwindigkeit durch Wasser): Das Boot ist zu langsam, um eine Kalibrierung durchzuführen. Keine Verbindung zum NMEA 2000-Gerät: Das GMI 10 hat die Verbindung mit einem NMEA 2000-Gerät verloren. tiefwasser (Alarm): Der benutzerdefinierte Wert für Tiefwasseralarm wurde erreicht. - Seite 19 NMEA 2000-Gerät muss kalibriert werden: Es wurde ein NMEA 2000-Gerät erkannt, das kalibriert werden muss. Flachwasser (Alarm): Der benutzerdefinierte Wert für Flachwasseralarm wurde erreicht. Simulierter Betrieb: Das Gerät befindet sich im Vorführmodus. Oberflächentemperatur (Alarm): Das Wasser erreicht die benutzerdefinierte Temperatur. NMEA 2000-Adresse nicht abrufbar: Es besteht ein Konflikt zwischen NMEA 2000-Geräten im NMEA 2000-Netzwerk.
- Seite 20 © 2008 Garmin Ltd. oder deren Tochterunternehmen Garmin International, Inc. 1200 East 15 Street, Olathe, Kansas 66062, USA 1st Garmin (Europe) Ltd. Liberty House, Hounsdown Business Park, Southampton, Hampshire, SO40 9RB, Großbritannien Garmin Corporation No. 68, Jangshu 2 Road, Shijr, Taipei County, Taiwan www.garmin.com Teilenummer 190-00892-52, Überarb. A...
