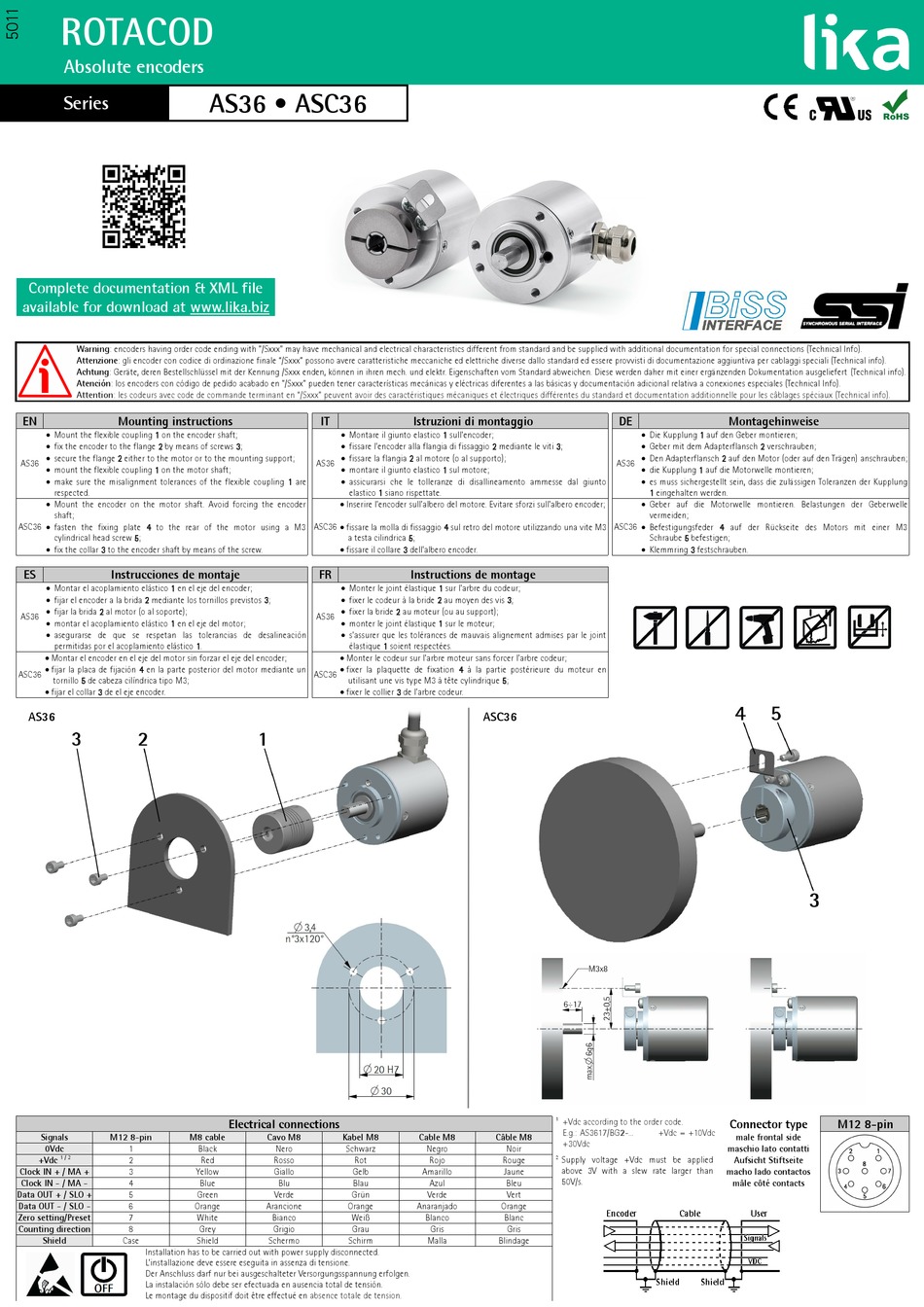

Lika ROTACOD AS36 Serie Anleitung

ROTACOD
Absolute encoders
Series
Complete documentation & XML file
available for download at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
 Mount the flexible coupling 1 on the encoder shaft;
 fix the encoder to the flange 2 by means of screws 3;
 secure the flange 2 either to the motor or to the mounting support;
AS36
 mount the flexible coupling 1 on the motor shaft;
 make sure the misalignment tolerances of the flexible coupling 1 are
respected.
 Mount the encoder on the motor shaft. Avoid forcing the encoder
shaft;
ASC36  fasten the fixing plate 4 to the rear of the motor using a M3
cylindrical head screw 5;
 fix the collar 3 to the encoder shaft by means of the screw.
ES Instrucciones de montaje
 Montar el acoplamiento elástico 1 en el eje del encoder;
 fijar el encoder a la brida 2 mediante los tornillos previstos 3;
 fijar la brida 2 al motor (o al soporte);
AS36
 montar el acoplamiento elástico 1 en el eje del motor;
 asegurarse de que se respetan las tolerancias de desalineación
permitidas por el acoplamiento elástico 1.
 Montar el encoder en el eje del motor sin forzar el eje del encoder;
 fijar la placa de fijación 4 en la parte posterior del motor mediante un
ASC36
tornillo 5 de cabeza cilíndrica tipo M3;
 fijar el collar 3 de el eje encoder.
AS36
Signals M12 8-pin M8 cable
0Vdc 1
+Vdc 1 / 2
2
Clock IN + / MA + 3
Clock IN - / MA - 4
Data OUT + / SLO + 5
Data OUT - / SLO - 6
Zero setting/Preset
7
Counting direction
8
Shield Case
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en
AS36 • ASC36
IT
 Montare il giunto elastico 1 sull'encoder;
 fissare l'encoder alla flangia di fissaggio 2 mediante le viti 3;
 fissare la flangia 2 al motore (o al supporto);
AS36
 montare il giunto elastico 1 sul motore;
 assicurarsi che le tolleranze di disallineamento ammesse dal giunto
elastico 1 siano rispettate.
 Inserire l'encoder sull'albero del motore. Evitare sforzi sull'albero encoder;
ASC36  fissare la molla di fissaggio 4 sul retro del motore utilizzando una vite M3
a testa cilindrica 5;
 fissare il collare 3 dell'albero encoder.
FR
 Monter le joint élastique 1 sur l'arbre du codeur;
 fixer le codeur à la bride 2 au moyen des vis 3;
 fixer la bride 2 au moteur (ou au support);
AS36
 monter le joint élastique 1 sur le moteur;
 s'assurer que les tolérances de mauvais alignement admises par le joint
élastique 1 soient respectées.
 Monter le codeur sur l'arbre moteur sans forcer l'arbre codeur;
 fixer la plaquette de fixation 4 à la partie postérieure du moteur en
ASC36
utilisant une vis type M3 à tête cylindrique 5;
 fixer le collier 3 de l'arbre codeur.
Electrical connections
Cavo M8 Kabel M8
Black Nero Schwarz
Red Rosso Rot
Yellow Giallo Gelb
Blue Blu Blau
Green Verde Grün
Orange Arancione Orange
White Bianco Weiß
Grey Grigio Grau
Shield Schermo Schirm
absence totale de tension.
Istruzioni di montaggio
Instructions de montage
ASC36
1 +Vdc according to the order code.
E.g.: AS3617/BG2-...
Cable M8 Câble M8
+30Vdc
Negro Noir
2 Supply voltage +Vdc must be applied
Rojo Rouge
Amarillo Jaune above 3V with a slew rate larger than
50V/s.
Azul Bleu
Verde Vert
Anaranjado Orange
Blanco Blanc
Gris Gris
Malla Blindage
DE Montagehinweise
 Die Kupplung 1 auf den Geber montieren;
 Geber mit dem Adapterflansch 2 verschrauben;
 Den Adapterflansch 2 auf den Motor (oder auf den Trägen) anschrauben;
AS36
 die Kupplung 1 auf die Motorwelle montieren;
 es muss sichergestellt sein, dass die zulässigen Toleranzen der Kupplung
1 eingehalten werden.
 Geber auf die Motorwelle montieren. Belastungen der Geberwelle
vermeiden;
ASC36  Befestigungsfeder 4 auf der Rückseite des Motors mit einer M3
Schraube 5 befestigen;
 Klemmring 3 festschrauben.
Connector type
+Vdc = +10Vdc
male frontal side
maschio lato contatti
Aufsicht Stiftseite
macho lado contactos
mâle côté contacts
M12 8-pin
