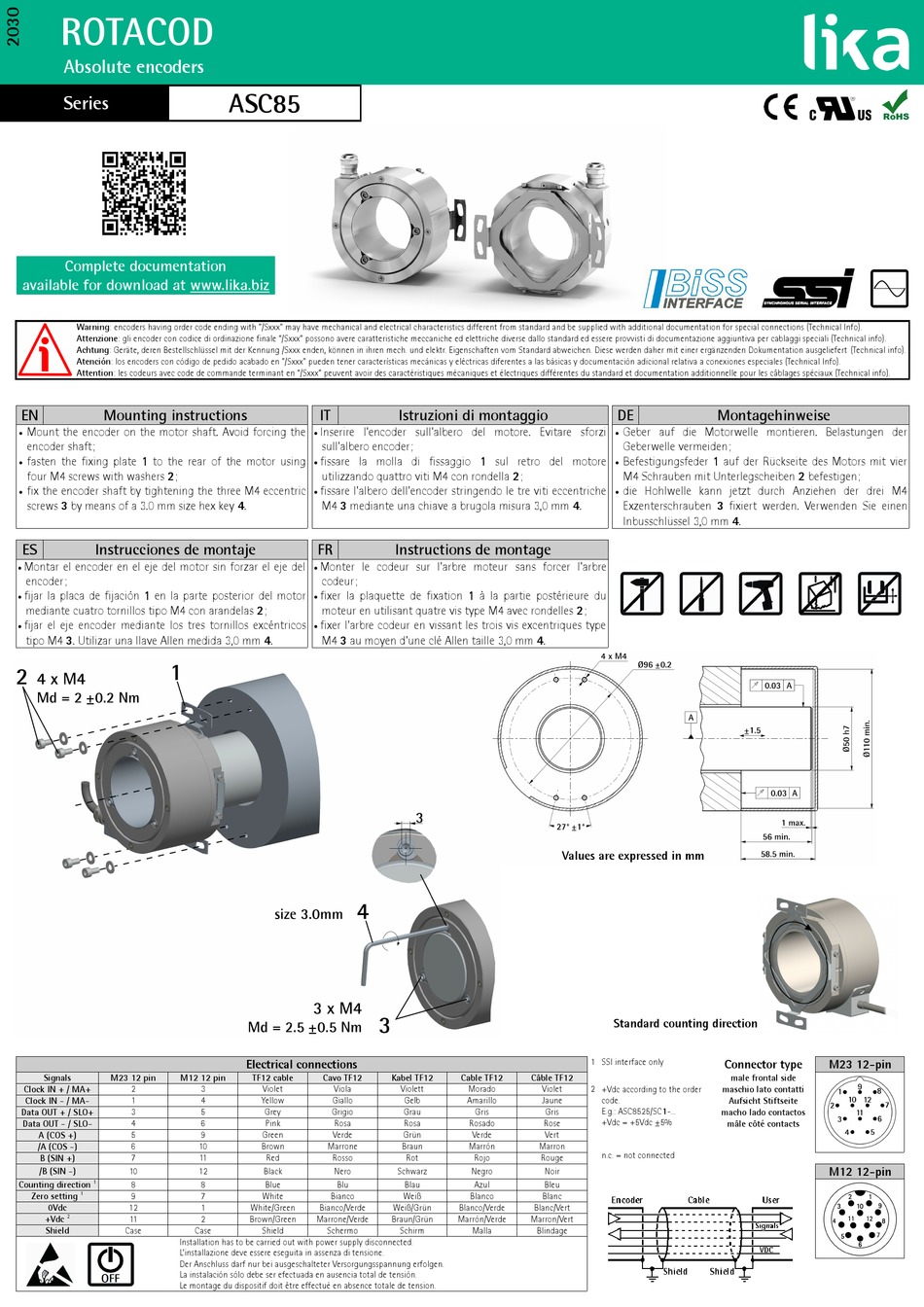

Lika ROTACOD ASC85 Serie Bedienungsanleitung

ROTACOD
Absolute encoders
Series
Complete documentation
available for download at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
Mount the encoder on the motor shaft. Avoid forcing the

encoder shaft;
fasten the fixing plate 1 to the rear of the motor using

four M4 screws with washers 2;
fix the encoder shaft by tightening the three M4 eccentric

screws 3 by means of a 3.0 mm size hex key 4.
ES Instrucciones de montaje
Montar el encoder en el eje del motor sin forzar el eje del

encoder;
fijar la placa de fijación 1 en la parte posterior del motor

mediante cuatro tornillos tipo M4 con arandelas 2;
fijar el eje encoder mediante los tres tornillos excéntricos

tipo M4 3. Utilizar una llave Allen medida 3,0 mm 4.
Signals M23 12 pin M12 12 pin
Clock IN + / MA+
2
Clock IN - / MA- 1
Data OUT + / SLO+ 3
Data OUT - / SLO- 4
A (COS +) 5
/A (COS -)
6
B (SIN +) 7
/B (SIN -) 10
1
Counting direction 8
Zero setting 1
9
0Vdc
12
+Vdc 2 11
Shield Case
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en absence totale de tension.

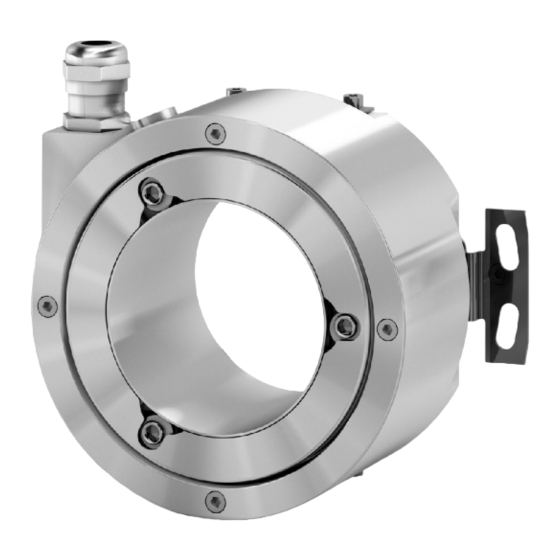

ASC85
IT
Inserire l'encoder sull'albero del motore. Evitare sforzi

sull'albero encoder;
fissare la molla di fissaggio 1 sul retro del motore

utilizzando quattro viti M4 con rondella 2;
fissare l'albero dell'encoder stringendo le tre viti eccentriche

M4 3 mediante una chiave a brugola misura 3,0 mm 4.
FR
Monter le codeur sur l'arbre moteur sans forcer l'arbre

codeur;
fixer la plaquette de fixation 1 à la partie postérieure du

moteur en utilisant quatre vis type M4 avec rondelles 2;
fixer l'arbre codeur en vissant les trois vis excentriques type

M4 3 au moyen d'une clé Allen taille 3,0 mm 4.
Electrical connections
TF12 cable Cavo TF12
3 Violet Viola
4 Yellow Giallo
5 Grey Grigio
6 Pink Rosa
9 Green Verde
10 Brown Marrone
11 Red Rosso
12 Black Nero
8 Blue Blu
7 White Bianco
1 White/Green Bianco/Verde
2 Brown/Green Marrone/Verde
Case Shield Schermo
Istruzioni di montaggio
Instructions de montage
Values are expressed in mm
Kabel TF12 Cable TF12 Câble TF12
Violett Morado Violet
Gelb Amarillo Jaune
Grau Gris Gris
Rosa Rosado Rose
Grün Verde Vert
Braun Marrón Marron
Rot Rojo Rouge
Schwarz Negro Noir
Blau Azul Bleu
Weiß Blanco Blanc
Weiß/Grün Blanco/Verde Blanc/Vert
Braun/Grün Marrón/Verde Marron/Vert
Schirm Malla Blindage
DE Montagehinweise
Geber auf die Motorwelle montieren. Belastungen der

Geberwelle vermeiden;
Befestigungsfeder 1 auf der Rückseite des Motors mit vier

M4 Schrauben mit Unterlegscheiben 2 befestigen;
die Hohlwelle kann jetzt durch Anziehen der drei M4

Exzenterschrauben 3 fixiert werden. Verwenden Sie einen
Inbusschlüssel 3,0 mm 4.
Standard counting direction
1 SSI interface only Connector type
male frontal side
2 maschio lato contatti
+Vdc according to the order
code. Aufsicht Stiftseite
E.g.: ASC8525/SC1-... macho lado contactos
+Vdc = +5Vdc ±5%
mâle côté contacts
n.c. = not connected
M23 12-pin
M12 12-pin
