Lika ROTACOD AST6 Serie Kurzanleitung

ROTACOD
Absolute encoders
Series
More info at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).

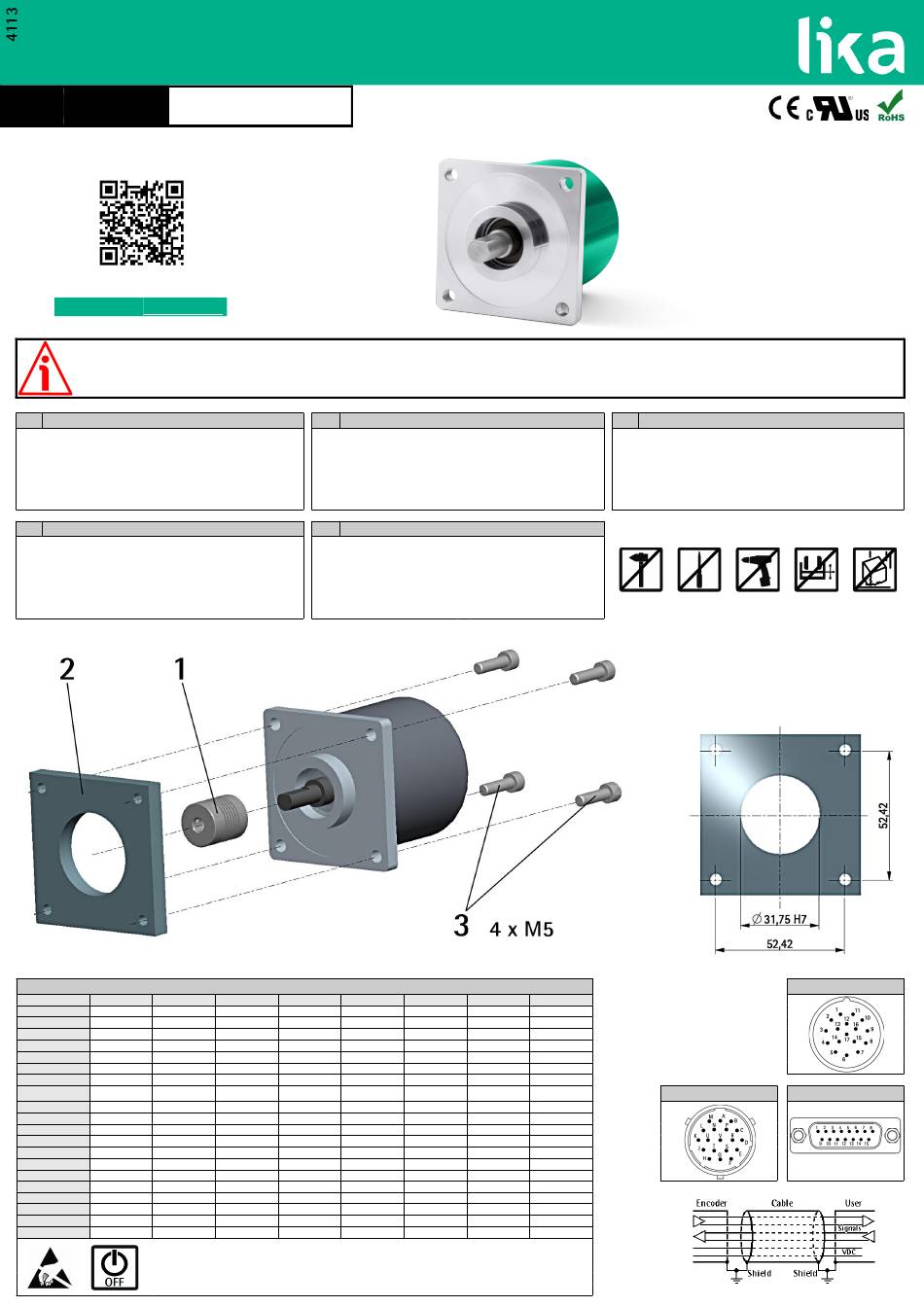

EN Mounting instructions
• Mount the flexible coupling 1 on the encoder shaft;
• fix the encoder to the flange 2 by means of M5 screws 3;
• mount the flexible coupling 1 on the motor shaft, then secure the
flange 2 to the support;
• make sure the misalignment tolerances of the flexible coupling 1
are respected.
ES Instrucciones de montaje
• Montar el acoplamiento elástico 1 en el eje del encoder;
• fijar el encoder a la brida 2 mediante los tornillos M5 3;
• montar el acoplamiento elástico 1 en el eje del motor, después fijar
la brida 2 al soporte;
• asegurarse de que se respetan las tolerancias de desalineación
permitidas por el acoplamiento elástico 1.
Function M23 17-pin MIL 19-pin
Bit 1
1 A
Bit 2
2 B
Bit 3 3 C
Bit 4 4 D
Bit 5 5 E
Bit 6 6 F
Bit 7
7 G
Bit 8 8 H
Bit 9 9 J
Bit 10 10 K
Bit 11
11 L
Bit 12 12 M
Bit 13 13 N
Zero setting 14 P
not connected - R
- S
not connected
Counting direction
15 U
+7.5Vdc +34Vdc 16 V
0Vdc 17 T
Shield Case Case
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en absence totale de tension.
AST6
IT
• Fissare il giunto elastico 1 all'encoder;
• fissare l'encoder alla flangia di fissaggio 2 utilizzando le viti M5 3;
• fissare il giunto elastico 1 al motore, poi fissare la flangia 2 al
supporto;
• assicurarsi che le tolleranze di disallineamento ammesse dal giunto
elastico 1 siano rispettate.
FR
• Monter le joint élastique 1 sur l'arbre du codeur;
• fixer le codeur à la bride 2 au moyen des vis M5 3;
• monter le joint élastique 1 sur l'arbre du moteur, puis fixer la bride
2 au support;
• s'assurer que les tolérances de mauvais alignement admises par le
joint élastique 1 soient respectées.
Electrical connections
EDA 15-pin A19 Cable Cavo A19
1 Brown Marrone
2 Red Rosso
3 Pink Rosa
4 Yellow Giallo
5 Green Verde
6 Blue Blu
7 Violet Viola
8 Grey Grigio
9 White Bianco
10 Black Nero
11 White/Green Bianco/Verde
- Brown/Green Marrone/Verde
- Red/Blue Rosso/Blu
12 White/Pink Bianco/Rosa
- - -
- - -
13 Grey/Pink Grigio/Rosa
14 White/Yellow Bianco/Giallo
15 Yellow/Brown Giallo/Marrone
Case Shield Schermo
Istruzioni di montaggio
Instructions de montage
Kabel A19 Cable A19 Câble A19
Braun Marrón Marron
Rot Rojo Rouge
Rosa Rosado Rose
Gelb Amarillo Jaune
Grün Verde Vert
Blau Azul Bleu
Violett Morado Violet
Grau Gris Gris
Weiß Blanco Blanc
Schwarz Negro Noir
Weiß/Grün Blanco/Verde Blanc/Vert
Braun/Grün Marrón/Verde Marron/Vert
Rot/Blau Rojo/Azul Rouge/Bleu
Weiß/Rosa Blanco/Rosado Blanc/Rose
- - -
- - -
Grau/Rosa Gris/Rosado Gris/Rose
Weiß/Gelb Blanco/Amarillo Blanc/Jaune
Gelb/Braun Amarillo/Marrón Jaune/Marron
Schirm Malla Blindage
DE Montagehinweise
• Die Kupplung 1 auf den Geber montieren;
• Geber mit dem Flansch 2 mittels Schrauben M5 3 verschrauben;
• die Kupplung 1 auf die Motorwelle montieren und den Flansch 2
auf seiner Auflage am Motor fixieren;
• es muss sichergestellt sein, dass die zulässigen Toleranzen der
Kupplung 1 eingehalten werden.
Connector type
male frontal side
maschio lato contatti
Aufsicht Stiftseite
macho lado contactos
mâle côté contacts
male frontal side
MIL 19-pin
M23H 17-pin
EDA 15-pin
