Lika ROTACOD AMT6 Serie Kurzanleitung

ROTACOD
Absolute encoders
Series
More info at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).

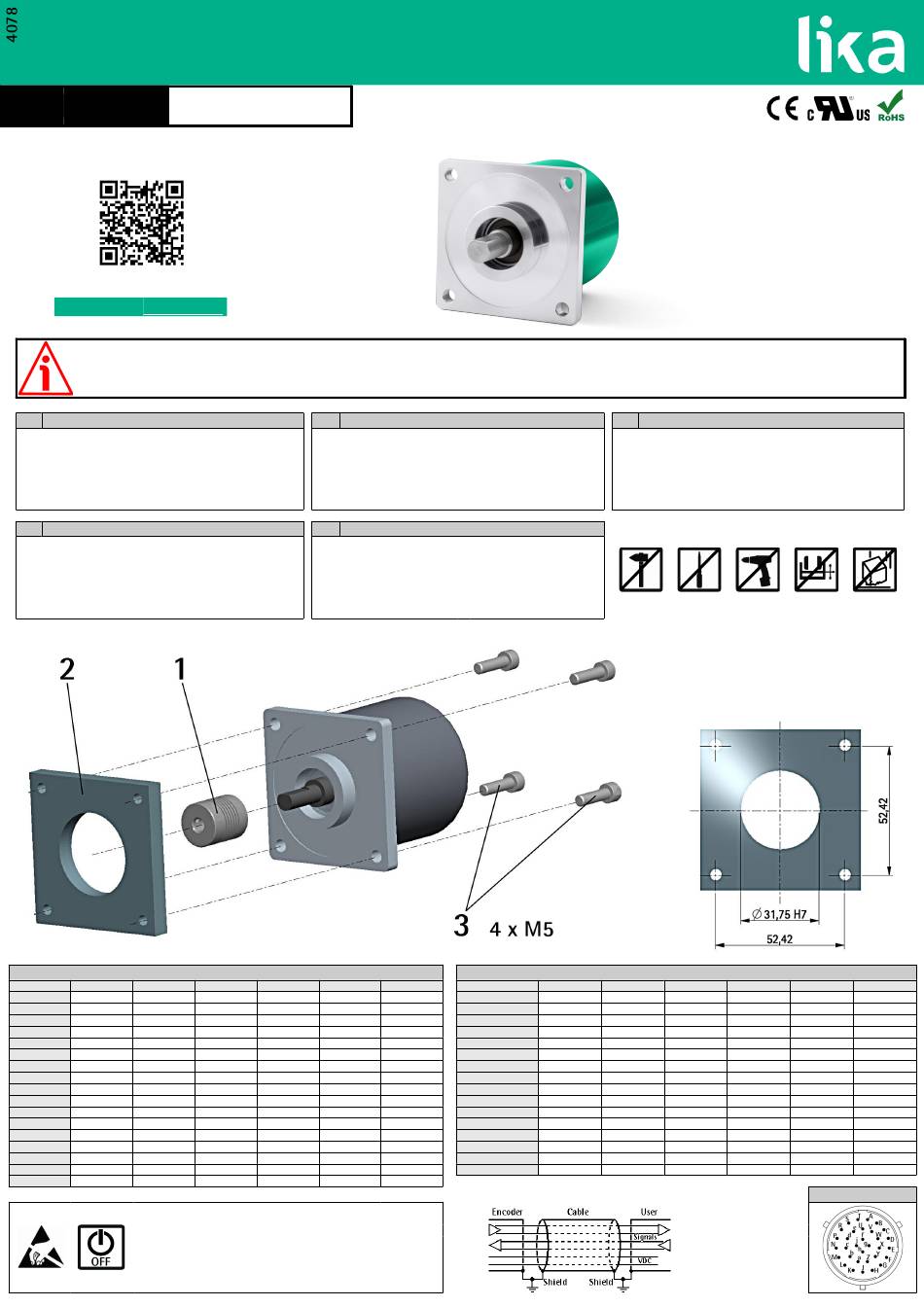

EN Mounting instructions
• Mount the flexible coupling 1 on the encoder shaft;
• fix the encoder to the flange 2 by means of M5 screws 3;
• mount the flexible coupling 1 on the motor shaft, then secure the
flange 2 to the support;
• make sure the misalignment tolerances of the flexible coupling 1
are respected.
ES Instrucciones de montaje
• Montar el acoplamiento elástico 1 en el eje del encoder;
• fijar el encoder a la brida 2 mediante los tornillos M5 3;
• montar el acoplamiento elástico 1 en el eje del motor, después fijar
la brida 2 al soporte;
• asegurarse de que se respetan las tolerancias de desalineación
permitidas por el acoplamiento elástico 1.
Electrical connections
Function MIL 32-pin Cable
Bit 1 A Brown
Bit 2 B Red
Bit 3 C Pink
Bit 4 D Yellow
E Green
Bit 5
Bit 6 F Blue
Bit 7 G Violet
Bit 8 H Grey
Bit 9 J White
Bit 10 K Black
Bit 11 L Brown/Red
Bit 12 M White/Red
Bit 13 N Blue/Red
Bit 14 P Pink/Grey
Bit 15 R White/Yellow
Bit 16 S Brown/Green
Bit 17 T White/Green
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en absence totale de tension.
AMT6
IT
• Fissare il giunto elastico 1 all'encoder;
• fissare l'encoder alla flangia di fissaggio 2 utilizzando le viti M5 3;
• fissare il giunto elastico 1 al motore, poi fissare la flangia 2 al
supporto;
• assicurarsi che le tolleranze di disallineamento ammesse dal giunto
elastico 1 siano rispettate.
FR
• Monter le joint élastique 1 sur l'arbre du codeur;
• fixer le codeur à la bride 2 au moyen des vis M5 3;
• monter le joint élastique 1 sur l'arbre du moteur, puis fixer la bride
2 au support;
• s'assurer que les tolérances de mauvais alignement admises par le
joint élastique 1 soient respectées.
Cavo Kabel Cable
Marrone Braun Marrón
Rosso Rot Rojo
Rosa Rosa Rosado
Giallo Gelb Amarillo
Verde Grün Verde
Blu Blau Azul
Viola Violett Morado
Grigio Grau Gris
Bianco Weiß Blanco
Nero Schwarz Negro
Marrone/Rosso Braun/Rot Marrón/Rojo
Bianco/Rosso Weiß/Rot Blanco/Rojo
Blu/Rosso Blau/Rot Azul/Rojo
Rosa/Grigio Rosa/Grau Rosado/Gris
Bianco/Giallo Weiß/Gelb Blanco/Amarillo
Marrone/Verde Braun/Grün Marrón/Verde
Bianco/Verde Weiß/Grün Blanco/Verde
Istruzioni di montaggio
Instructions de montage
Câble Function MIL 32-pin
Marron Bit 18
Rouge Bit 19
Rose Bit 20
Jaune Bit 21
Vert
Bit 22
Bleu Bit 23
Violet Bit 24
Gris Bit 25
Blanc
not connected
Noir Zero setting
Marron/Rouge
not connected
Blanc/Rouge
not connected
Bleu/Rouge Counting direction
Rose/Gris +7.5Vdc +34Vdc
Blanc/Jaune 0Vdc
Marron/Vert Shield
Blanc/Vert
DE Montagehinweise
• Die Kupplung 1 auf den Geber montieren;
• Geber mit dem Flansch 2 mittels Schrauben M5 3 verschrauben;
• die Kupplung 1 auf die Motorwelle montieren und den Flansch 2
auf seiner Auflage am Motor fixieren;
• es muss sichergestellt sein, dass die zulässigen Toleranzen der
Kupplung 1 eingehalten werden.
Electrical connections
Cable Cavo
U Yellow/Brown Giallo/Marrone
V White/Blue Bianco/Blu
W Brown/Blue Marrone/Blue
X White/Pink Bianco/Rosa
Y White/Grey Bianco/Grigio
Z Pink/Brown Rosa/Marrone
a Grey/Brown Grigio/Marrone
b Brown/Black Marrone/Nero Braun/Schwarz
c White/Black Bianco/Nero Weiß/Schwarz
d Grey/Green Grigio/Verde
e Yellow/Grey Giallo/Grigio
f Pink/Green Rosa/Verde
g Yellow/Pink Giallo/Rosa
h Green/Blue Verde/Blu
i Yellow/Blue Giallo/Blu
Case Shield Schermo
Connector type
male frontal side
maschio lato contatti
Aufsicht Stiftseite
macho lado contactos
mâle côté contacts
Kabel Cable Câble
Gelb/Braun Amarillo/Marrón Jaune/Marron
Weiß/Blau Blanco/Azul Blanc/Bleu
Braun/Blau Marrón/Azul Marron/Bleu
Weiß/Rosa Blanco/Rosado Blanc/Rose
Weiß/Grau Blanco/Gris Blanc/Gris
Rosa/Braun Rosado/Marrón Rose/Marron
Grau/Braun Gris/Marrón Gris/Marron
Marrón/Negro Marron/Noir
Blanco/Negro Blanc/Noir
Grau/Grün Gris/Verde Gris/Vert
Gelb/Grau Amarillo/Gris Jaune/Gris
Rosa/Grün Rosado/Verde Rose/Vert
Gelb/Rosa Amarillo/Rosado Jaune/Rose
Grün/Blau Verde/Azul Vert/Bleu
Gelb/Blau Amarillo/Azul Jaune/Bleu
Schirm Malla Blindage
MIL 32-pin
