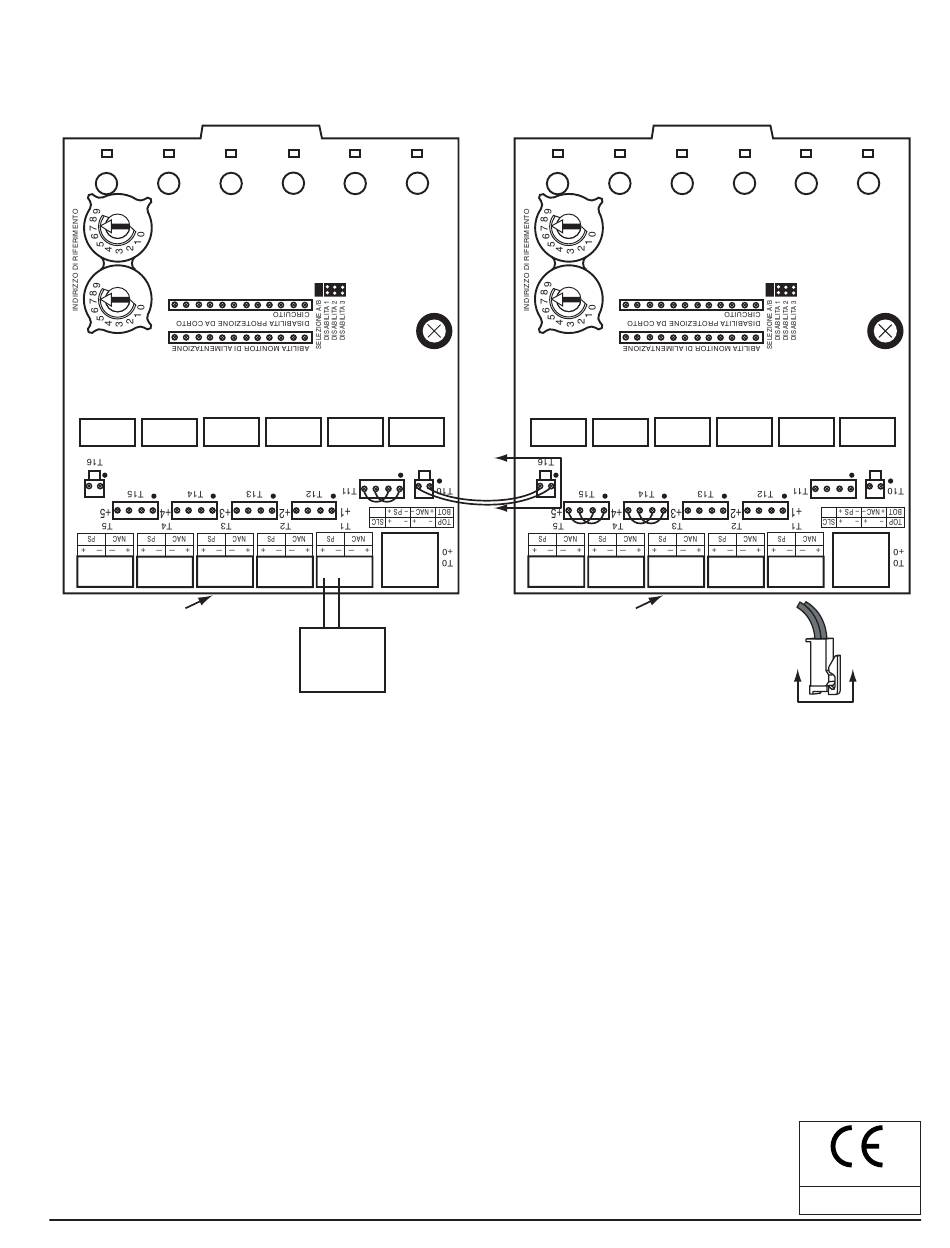

Figura 4: Esempio di più schede che condividono la stessa alimentazione esterna.
L'alimentazione è condivisa dai Circuito D'uscita Supervisionato (M.O.C.) +0 e +1 (sulla PCB 1) e da +3, +4 e +5 (sulla PCB 2). Per informazioni sul cablag-
gio M.O.C. tipico, fare riferimento alle figure 9-12. Verificare che la piegatura del bordo sul jumper di alimentazione lungo si agganci alla linguetta di fissaggio
su T10 o T16 come mostrato nella vista A-A.
A
A
+
PCB 1
PCB 2
ALIMENTAZIONE
ESTERNA
VISTA A-A
C0270-00
0832-CPD-0930
EN54-18: 2005
INPUT/OUTPUT DEVICE
D500-68-00
7
I56-2253-003
