INSTALLATIONS- UND WARTUNGSANLEITUNG
SC-6
Überwachtes Sechs-Relais-Steuermodul
SPEzIFIKATION
Betriebsspannungsbereich:
Ruhestrom:
Alarmstrom:
Temperaturbereich:
Luftfeuchte:
Abmessungen:
Maximale Anschluss Impedanz:
Zubehör:
Kabelquerschnitt:
STROMAUFNAhME
TABELLE 1:
3A
2A
1A
0,5A
VOR DER INSTALLATION
Diese Information dient als Kurzanleitung für die Installation.
Wenn Module in bereits betriebsbereite Anlagen eingebaut werden, in-
formieren Sie die zuständigen Personen und die regionalen Behörden, dass
ggfs. die Anlage zeitweise außer Betrieb genommen wird. Schalten Sie die
Zentrale vor dem Beginn der Installationsarbeiten spannungsfrei. Das System
beinhaltet Bauteile mit elektrostatischer Empfindlichkeit. Erden Sie sich vor
dem Umgang mit diesen Baugruppen mit einem geeigneten Erdungsband zur
Ableitung der elektrostatischen Energie.
Es sollten nur Metallgehäuse mit geeigneter Erdung verwendet werden.
HINWEIS: Diese Anleitung sollte dem Betreiber ausgehändigt und der An-
lagendokumentation beigefügt werden.
ALLGEMEINES
Das SC-6 Relais-Steuermodul wird in intelligenten Gefahrenmeldeanlagen
eingesetzt. Jedes Modul ist für das überwachte Schalten von Wechsel- oder
Gleichspannung sowie Audiosignalen geeignet. Ein gemeinsamer Ringbus-Ein-
gang wird für alle Module verwendet. Mit den beiden Drehschaltern wird die
Moduladresse von 01 bis 94 eingestellt. Den verbleibenden Modulen werden
automatisch immer die nächsten, um die Zahl 5 erhöhten, Adressnummern
zugewiesen. Es besteht die Möglichkeit bis max. drei nicht benötigte Module
abzuschalten und deren Adressbereich für andere Anwendungen freizuge-
ben.
Jedes Modul hat eine, von der Zentrale gesteuerte, grüne LED-Anzeige. Die
Zentrale kann die LED blinkend, folgend ein oder folgend aus ansteuern.
Jedes Modul verfügt über separate Anschlussklemmen zur einzelnen Span-
nungsversorgung der angeschlossenen Geräte an jedem überwachten Steuer-
ausgang . Jede Spannungsversorgung muss strombegrenzt ausgelegt sein und
den Spezifikationen für die zulässigen Höchstwerte in Tabelle 1 entsprechen.
Jedes Modul verfügt über eine Kurzschlussüberwachung um die
externe Spannungsversorgung vor einem Kurzschluss auf dem
überwachten Steuerausgang zu schützen.
D500-68-00
15-32 VDC
2,25 mA
35 mA (bei 6 angesteuerten Relais und 6 dauerleuchtenden LED)
-10 °C bis +55 °C
10 bis 93% ohne Betauung
173 x 147 x 32 (H x B x T in mm)
40 Ohm
geerdetes Metallgehäuse
0,9mm 2 – 3,25mm²
MAX. SPANNUNG
30VDC
30VDC
30VDC
30VDC
VERBRAUChER
ohmsche Last
ohmsche Last
Induktiv (L/R = 2ms)
Induktiv (L/R = 5ms)

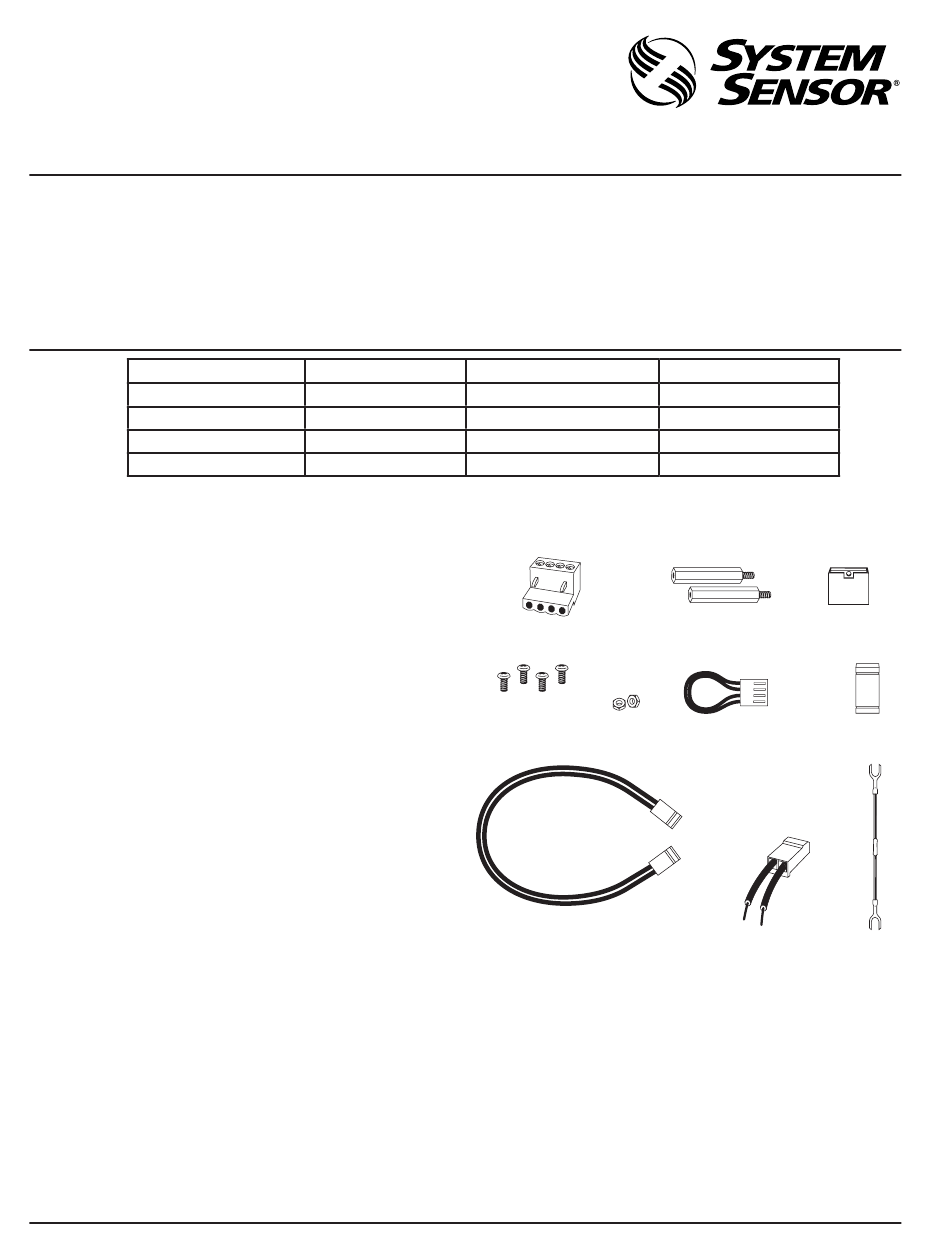

Im Lieferumfang enthalten:
(7) 1 x 4
Anschlussklemmen
(4) Metallschrauben
(5) Kurze Steckverbinder
für Spannungsversorgung
(2) Muttern
(1) Lange Steckverbinder
für Spannungsversorgung
Auf der Platine:
(1) Kleine Steckbrücken
(6) Lange Steckbrücken zur Einschaltung der Spannungsüberwachung
(6) Lange Steckbrücken zur Abschaltung der Kurzschlussüberwachung
(3) Lange Steckbrücken auf dem Anschluss Sync Generator
HINWEIS: Die drei Steckbrücken auf dem Sync Generator Anschluss nicht
entfernen .
KOMPATIBILITÄT
Für den ordnungsgemäßen Betrieb muss das Modul an eine geeignete und
kompatible Brandmelderzentrale angeschlossen werden.
Das SC-6-Modul sollte für die Erfüllung der EMV-Richtlinie in einem
geeigneten, geerdeten Metallgehäuse montiert werden
12
Pitway Technologica S.p.A
Via Caboto 19/3
34147 Trieste, Italy
APPLIKATION
nicht getaktet
Getaktet
Getaktet
Getaktet
(15) Große
(2) 32mm
Steckbrücken
Abstandshalter
(2) Kleine
Steckbrücken
(6) 47k Ohm Verbinder für
Abschlusswiderstand
(2) Abschluss-Relais
Baugruppe
I56-2253-003
