Utilice un relé de final de línea para cada fuente de alimentación externa (las
figuras 2-3 son un ejemplo). La bobina del relé de final de línea debe conec-
tarse siempre a la entrada de la fuente de alimentación externa del módulo
conectado que está más lejos de la fuente de alimentación. Los contactos de
los relés de final de línea deben estar siempre conectados en serie con el cable
del CIRCUITO DE SALIDA SUPERVISADO del mismo módulo. La bobina del
relé de final de línea debe estar conectada con el PS+ (cable rojo) y el PS-
(cable negro) si está conectado al T0 – T5. La bobina del relé de final de línea
debe estar conectada en pins adyacentes (rojo – pin número par, negro – pin
número impar), del mismo conector, si se utilizan los T10 – T16.
UBICACIÓN DEL PUENTE
T11
T12
T13
T14
T15

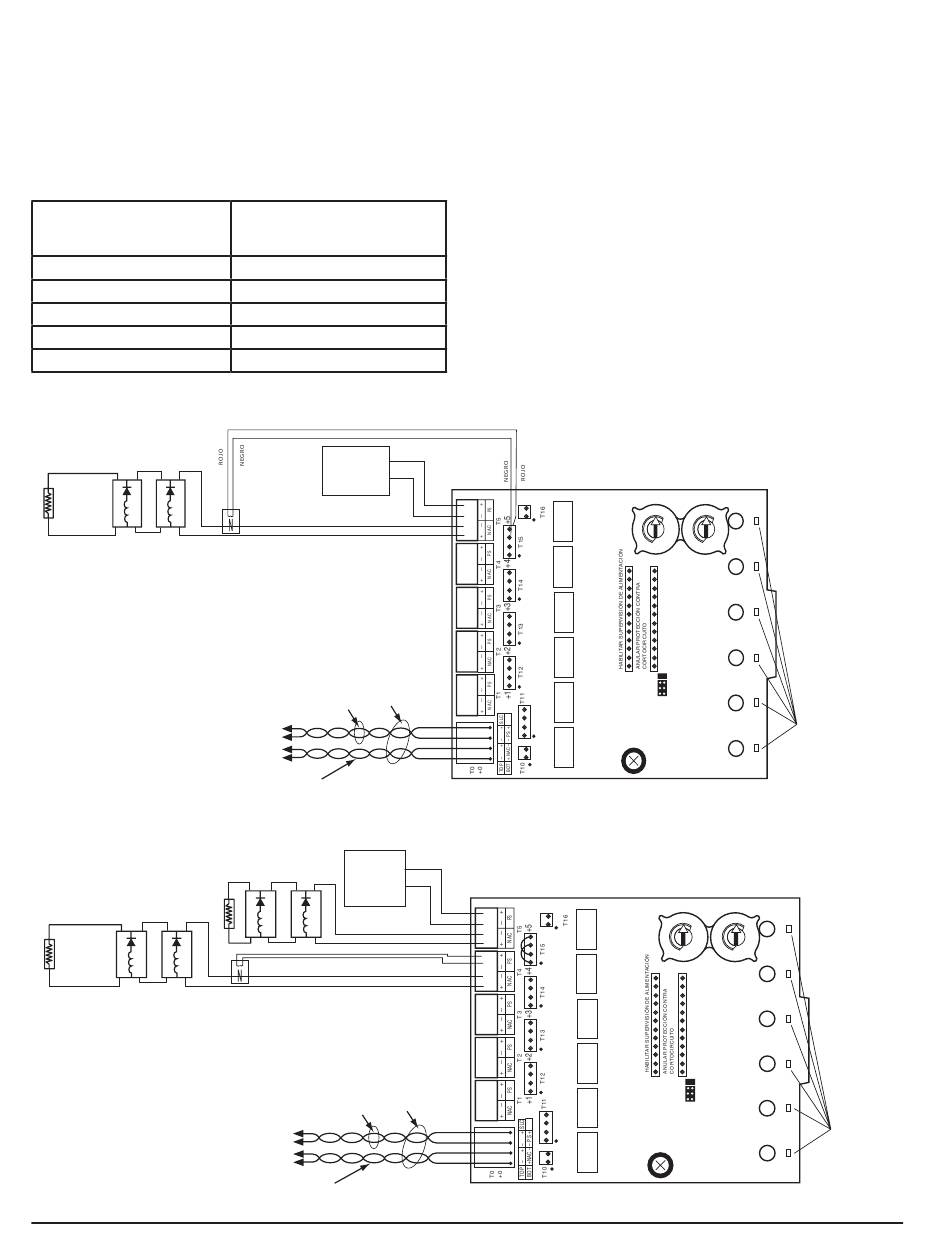

FIGURA 2: EjEMPLO DE CONFIGURACIÓN DEL CIRCUITO DE SALIDA SUPERVISADO EN CLASE B, ESTILO Y CON UNA úNICA FUENTE DE
ALIMENTACIÓN PARA UN SÓLO CIRCUITO DE SALIDA SUPERVISADO.
(–)
(–)
47K
47K
(+)
(+)
VIO
DESDE EL PANEL
O DISPOSITIVO ANTERIOR
FIGURA 3: EjEMPLO DE CONFIGURACIÓN DEL CIRCUITO DE SALIDA SUPERVISADO EN CLASE B, ESTILO Y CON UNA úNICA FUENTE DE ALI-
MENTACIÓN COMPARTIDA POR DOS CIRCUITOS DE SALIDA SUPERVISADOS.
(–)
(–)
47K
VIO
(+)
(+)
DESDE EL PANEL O
DISPOSITIVO ANTERIOR
D500-68-00
PAR DE CIRCUITOS DE
SALIDA SUPERVISADOS QUE
COMPARTEN SUMINISTRO
+0 y +1
+1 y +2
+2 y +3
+3 y +4
+4 y +5
+
FUENTE DE
ALIMENTACIÓN
–
EXTERNA
VIO
ALIMENTACIÓN LIMITADA
PARATE SUPERIOR
DE T0
Y SUPERVISADA
+
–
+
AL DISPOSITIVO
–
SIGUIENTE
LÍNEA DE COMUNICACIONES 32VDC MAX.
CONSULTAR MANUAL DE INSTRUCCIONES
DEL PANEL PARA REQUISITOS DE CABLEADO.
FUENTE DE
ALIMENTACIÓN
(–)
(–)
EXTERNA
47K
(+)
(+)
ROJO
NEGRO
VIO
ALIMENTACIÓN LIMITADA
PARATE SUPERIOR DE T0
Y SUPERVISADA
+
–
+
AL DISPOSITIVO
–
SIGUIENTE
LÍNEA DE COMUNICACIONES 32VDC MAX.
CONSULTAR MANUAL DE INSTRUCCIONES DEL
PANEL PARA REQUISITOS DE CABLEADO.
Todo el cableado debe cumplir los códigos de prácticas o normas locales.
Cualquier fuente de alimentación externa debe ser de tensión limitada con
batería de apoyo.
* Nota 1: las conexiones de la bobina del relé de final de línea se
deben realizar con conectores de relé de final de línea en T10-T16
en caso de que todos los circuitos de señalización en la placa di-
spongan de alimentación dedicada.
+
–
–
+
+
–
+
–
–
+
+
–
–
+
10
DIRECCIÓN BASE
6 7 8 9
6 7 8 9
5
5
4
4
3
3
2
2
1
1
0
0
SELECCIÓN A/B
ANULAR 1
ANULAR 2
ANULAR 3
DIRECCIÓN BASE
6 7 8 9
6 7 8 9
5
5
4
4
3
3
2
2
1
1
0
0
SELECCIÓN A/B
ANULAR 1
ANULAR 2
ANULAR 3
C0280-00
INDICADORES
DE ESTADO
C0281-00
INDICADORES
DE ESTADO
I56-2253-003
