ISTRUzIONI DI INSTALLAzIONE E MANUTENzIONE
SC-6
Modulo di controllo a sei canali
SPECIFIChE
Normale tensione di esercizio:
Corrente in stand-by:
Corrente di allarme:
Range di temperatura:
Umidità:
Dimensioni:
Accessori:
Sezione conduttori:
Massima resistenza del cablaggio
del circuito Circuito d'uscita
Supervisionato:
TABELLA 1:
POTENzA NOMINALE CORRENTE
PRIMA DELL'INSTALLAzIONE
Le informazioni qui riportate fungono da guida all'installazione di consultazi-
one rapida. Per informazioni più dettagliate sul sistema, consultare l'apposito
manuale di installazione del pannello di controllo. In caso di installazione dei
moduli in un sistema operativo già funzionante, informare l'operatore e le
autorità locali che il sistema rimarrà temporaneamente fuori servizio. Prima
di installare i moduli, scollegare l'alimentazione del pannello di controllo. Il
sistema contiene componenti sensibili elettricità statica. Prima di maneggiare
qualsiasi tipo di circuito, collegarsi sempre a massa utilizzando un'apposita
fascia da polso che respinge le cariche statiche dal corpo. È importante che la
struttura del cabinet sia metallica e adeguatamente collegata a massa.
AVVISO: Il presente manuale deve essere consegnato al
proprietario/all'utente di questo apparecchio.
DESCRIzIONE GENERALE
Il modulo di controllo con sei sistemi di supervisione SC-6 è stato progettato
per l'uso in sistemi d'allarme intelligenti. Ogni modulo è destinato ad ap-
plicazioni di switching tra cui CA, CC o applicazioni audio, che richiedono
una upervisione del cablaggio. Per tutti i moduli viene utilizzato un ingresso
SLC tradizionale. Ogni modulo possiede un proprio indirizzo. Per impostare
l'indirizzo del primo modulo su un valore compreso tra 01 e 94, utilizzare la
coppia di switch con codice a rotazione. Ai restanti moduli vengono assegnati
automaticamente i cinque successivi indirizzi più alti. La disabilitazione di
un massimo di tre moduli non utilizzati è regolata da particolari disposizioni
che consentono di riutilizzare altrove questi indirizzi. Ogni modulo dispone
anche di indicatori LED di colore verde controllati dal pannello. È importante
che a seconda delle istruzioni del pannello, i LED possono lampeggiare, essere
attivati oppure disattivati.
Ogni modulo dispone di morsetti per la connessione ad un circuito di ali-
mentazione esterno per dispositivi di alimentazione sul Circuito D'uscita Su-
pervisionato.
Ogni circuito di alimentazione deve essere dotato di un limitatore della po-
tenza e i limiti di tensione/corrente devono essere pari o inferiori a quelli
specificati nella Tabella 1.
Ogni modulo è dotato di un monitor per la protezione da corto circuiti. Questo
monitor ha la funzione di proteggere l'alimentazione esterna da situazioni di
sul Circuito D'uscita Supervisionato.
corto circuito
D500-68-00
15 - 32 VDC
2.25 mA
35 mA (a condizione che tutti i sei relè siano stati attivati una volta e che tutti i sei LED siano accesi in modo fisso)
da -10°C a 55°C
dal 10 all'93% senza formazione di condensa
A 173 mm x L 147 mm x P 25 mm
Cabinet metallico dotato di un'adeguata messa a terra
0.9 mm² - 3.25 mm²
40 ohm
TENSIONE MASSIMA
3A
2A
1A
.5A
DESCRIzIONE DEL CARICO
30 VDC
30 VDC
30 VDC
Induttivo (L/R = 2 ms)
30 VDC
Induttivo (L/R = 5 ms)

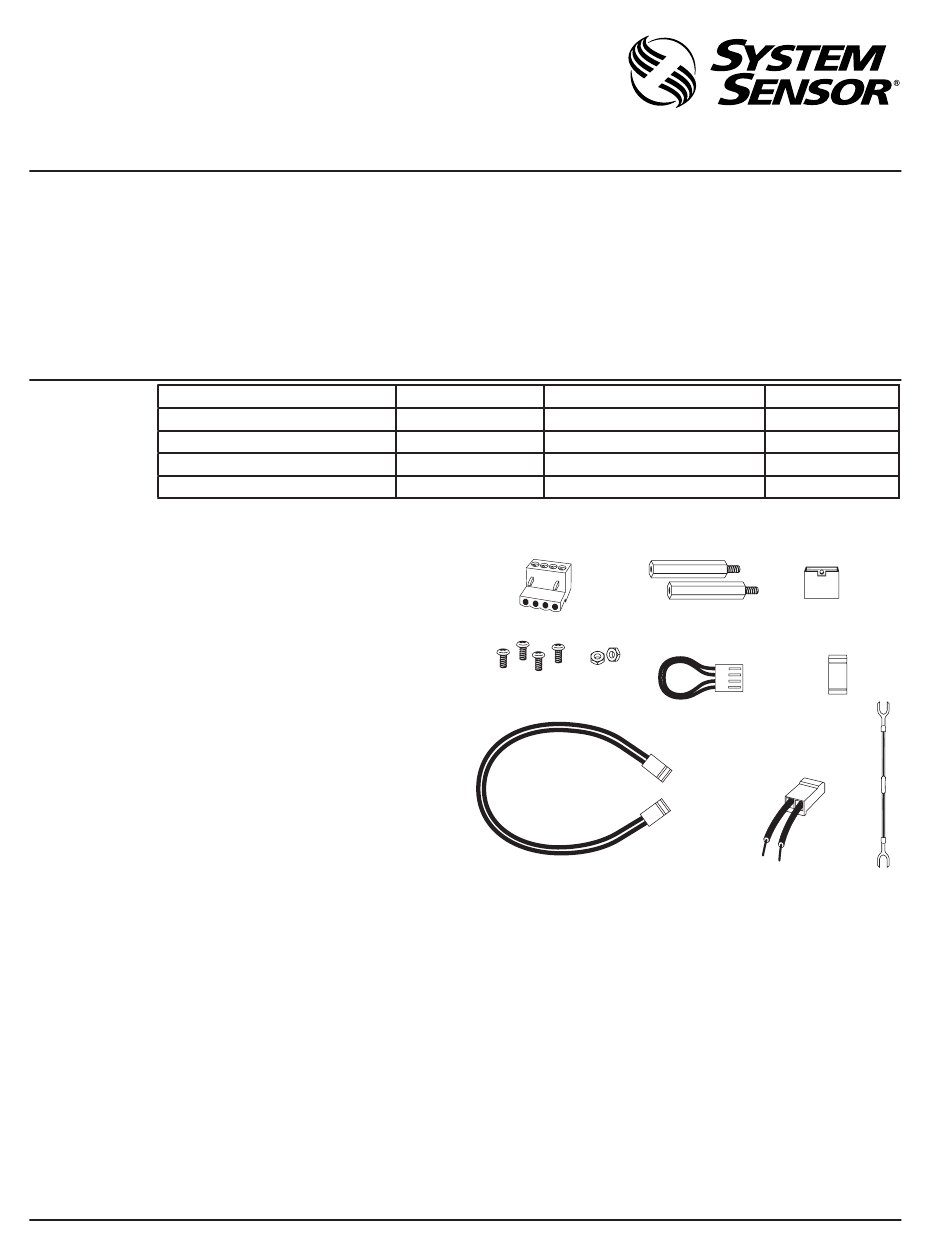

ACCESSORI IN DOTAzIONE::
(7) Morsettiera 1 x 4 (2) Stand offs da 32mm
(4) Viti
(2) Dadi
(1) Jumper di
alimentazione lungo
Elementi a bordo scheda:
(1) Derivazioni piccole jumper di alimentazione
(6) Derivazioni grandi in posizione abilita monitor di alimentazione
(6) Derivazioni grandi in posizione disabilita protezione da corto circuito
(3) Derivazioni grandi in posizione Generatore DI SINCRONISMO
NOTA: Le tre derivazioni in posizione Generatore DI SINCRONISMO NON DE-
VONO essere rimosse.
REQUISITI DI COMPATIBILITÀ
Per garantire il corretto funzionamento, collegare questo modulo al pannello
di controllo di un sistema compatibile elencato. Il modulo SC-6 deve essere
montato all'interno di un contenitore metallico collegato a massa per incon-
trare i requisiti di compatibilità elettromagnetica.
CABLAGGIO
NOTA: L'intero cablaggio deve essere conforme a tutte le normative,
ordinanze e disposizioni locali vigenti.
1.
Installare il cablaggio del modulo conformemente ai diagrammi di lavoro
e ai relativi schemi di cablaggio.
2.
L'intero cablaggio del SC-6 passa attraverso delle morsettiere. Per es-
4
Pittway Technologica S.p.A
Via Caboto 19/3
34147 Trieste, Italy
APPLICAzIONE
Resistivo
continuo
Resistivo
impulsivo
impulsivo
impulsivo
(15) Blocchi di
derivazione grandi
(2) Derivazioni piccole
(5) Jumper di
Jumper di alimentazione
alimentazione
(6) Resistori di fine
linea da 47k Ohm
(2) Gruppo
connettore
del relè di fine
linea
I56-2253-003
