2.3 p
erformAnces
Moteur polyphasé pour courant triphasé.
Tension
Puissance absorbée
Puissance rendemen
Classe de protection
Genre de protection
Vitesse à vide
Niveau de pression acoustique
Raccord vissé pour arbres flexibles type :
DIN 10
NA 4, NA 7, NA 10
G28
NA 4, NA 7, NA 10
2.3.2 V
Aleurs de mesures des ViBrAtions sur pièces
mAnuelles
WI 7
Valeur de mesure <2.5m/s
FH 7, WI 7 45°
Valeur de mesure <2.5m/s
Selon ISO/EN 60745.
La valeur de vibration indiquée a été mesurée se-
lon un processus de contrôle normé et peut diver-
ger de la valeur en utilisation réelle. Elle peut servir
à la comparaison de différents produits ou à l'estimation
préliminaire des temps d'arrêt.
2.4 c
'
onditions d
exploitAtion
Plage de températures en exploitation: 0 à +50°C.
Humidité de l'air relative: 90% à +30°C, 65% à +50°C
Pour éviter des embardées et des cabrages de
l'arbre flexible, la pression de travail doit être ré-
duite.
3.
utiliSation
3.1 m
Achine
3.1.1 c
hoisir lA Vitesse de rotAtion
400V-50Hz / 460V-60Hz
500W (50Hz) / 700W (60Hz)
370W (50Hz) / 520W (60Hz)
1
IP44
750-13800min
-1
77dB(A), K=1.5m/s
M10
voir le catalogue
G28
voir le catalogue
Disque d'essai ø 50x6
/K=1.5m/s
2
Entraînement 13200min
-1
Disque d'essai ø 50x10
/K=1.5m/s
2
Entraînement 13200min
-1
/ e
xPloitation

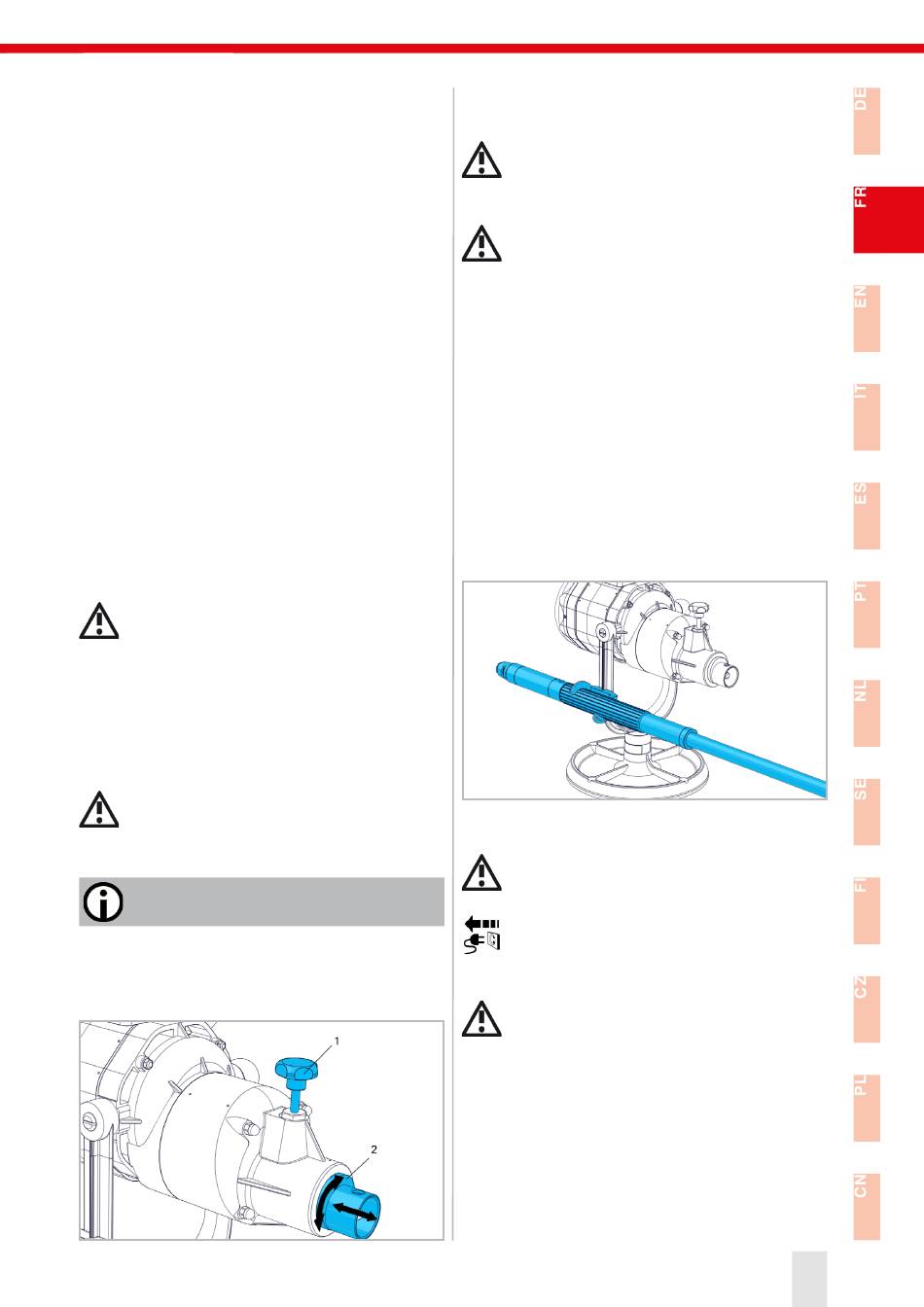

Desserrer la tige de blocage en tirant (1). Régler la vitesse
de rotation voulue en tirant ou tournant l'excentrique (2).
Cette manipulation doit uniquement être effec-
tuée à l'arrêt.
3.1.2 d
émArrAge de lA mAchine
Eloigner les clés de l'outillage de réglage avant
l'enclenchement.
Maintenir l'arbre flexible tendu lors de l'enclenche-
2
ment.
Durant le travail veiller à oberserver de grands rayons de
courbure de l'arbre flexible.
Avant le démarrage de la machine maintenir fermement
la pièce manuelle !
La machine possède un couple de démarrage élévé !
Actionner l'interrupteur principal de la machine.
3.1.3 A
rrêt de lA mAchine
Interrupteur principal à l'arrêt.
2
Rentenir la pièce manuelle jusqu'à ce que le régime de
rotation soit égal à zéro.
2
3.1.4 d
'
épôt de l
ArBre
Lors d'une interruption du travail, déposer l'arbre sur la
surface d'entreposage appropriée (type F + STM).
Lors d'une interruption prolongée du travail, sépa-
rer l'arbre flexible de l'appareil manuel et entrepo-
ser l'arbre en ligne.
En cas de non utilisation, retirer la fiche du sec-
teur.the power connector.
3.2 A
gent ABrAsif
Indication de la vitesse de rotation sur l'abrasif soit
égal ou supérierur au régime de rotations sélec-
tioné sur la machine.
N'utiliser que des agents abrasifs du catalogue SUHNER.
Manipuler et entreposer les agents abrasifs avec soin.
Les agents abrasif endommagés ne doivent plus être uti-
lisés.
La machine doit toujours être mise à l'arrêt pour le chan-
gement d'outils ou d'abrasifs.
21
