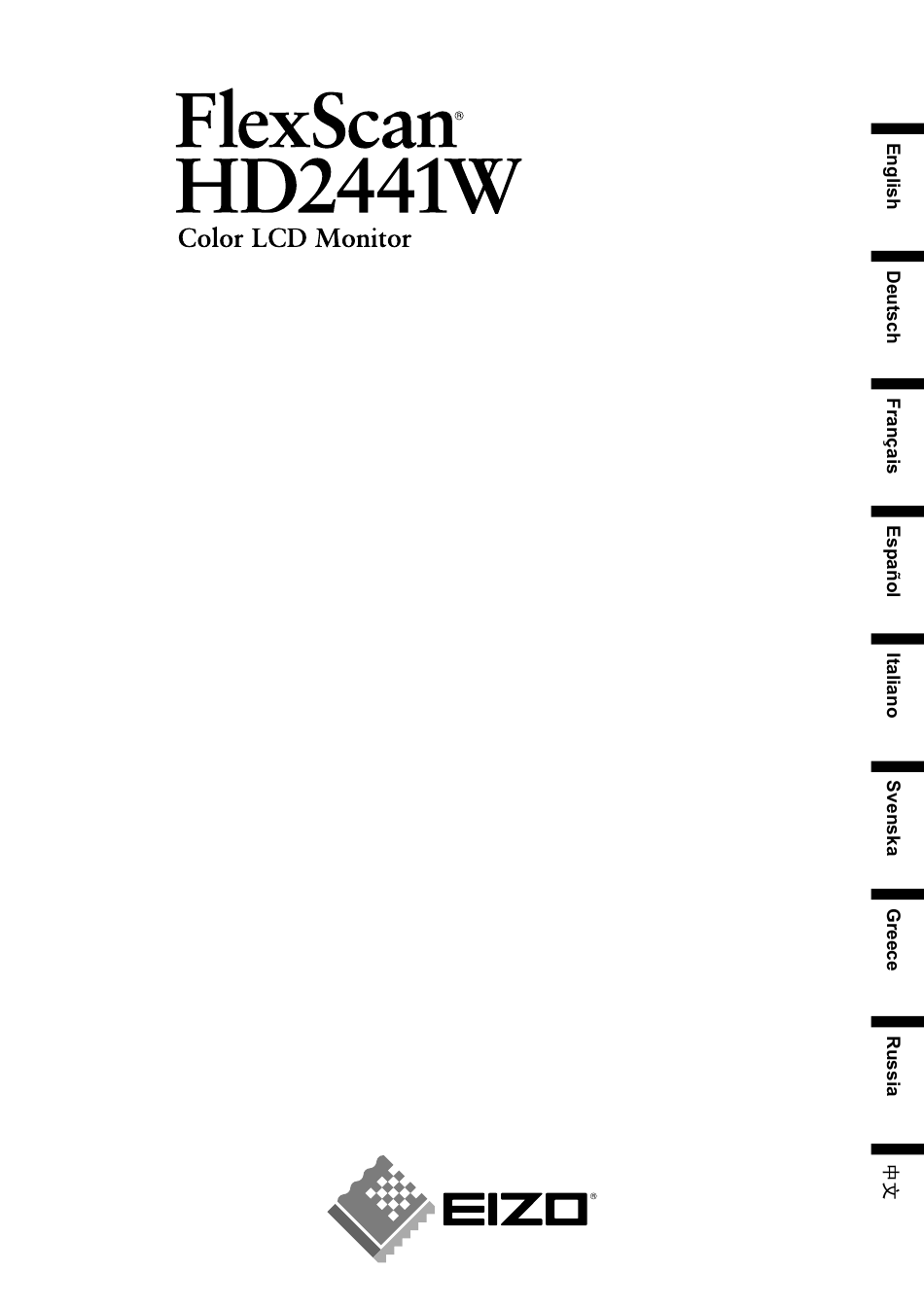

Seite 1 Setup Manual Important: Please read this Setup Manual and the User’s Manual stored on the CD- ROM carefully to familiarize yourself with safe and effective usage. Please retain this manual for future reference. Installationshandbuch Wichtig: Lesen Sie dieses Installationshandbuch und das Benutzerhandbuch (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und efﬁzienten Bedienung vertraut zu machen.
Seite 3 Setup Manual Important: Please read this Setup Manual and the User’s Manual stored on the CD- ROM carefully to familiarize yourself with safe and effective usage. Please retain this manual for future reference.
Seite 4: Troubleshooting
Prior to use Installation Setting/Adjustment Troubleshooting FlexScan HD2441W ® HD2441W can be connected to the following devices. Speakers (with built-in ampliﬁer) Allows you to enjoy sound from a connected PC or AV equipment, etc. Enables you to use as a monitor by connecting to •...
Seite 5 Prior to use Installation Setting/Adjustment Troubleshooting Compatible Resolutions/Signal Format The monitor supports the following resolutions and signal format. PC Input Digital Input Signal Analog Input Signal Resolution Frequency Remarks Dot Clock (~ 162 MHz) Dot Clock (~ 162 MHz) 640 × 400 70 Hz NEC PC-9821 —...
Seite 6: Installation
Prior to use Installation Setting/Adjustment Troubleshooting SAFETY SYMBOLS This manual uses the safety symbols below. They denote critical information. Please read them carefully. WARNING CAUTION Failure to abide by the information in a WARNING Failure to abide by the information in a CAUTION may result in serious injury and can be life threatening.
Seite 7 □ EIZO HDMI cable (00M0J261/00M0J262) □ Power cord □ EIZO USB cable (MD-C93) □ Digital signal cable (FD-C39) □ EIZO LCD Utility Disk (CD-ROM) • User’s Manual □ Analog signal cable (MD-C87) □ Setup Manual (this manual) □ Limited warranty □...
Seite 8: Controls And Functions
Cable holder Covers the monitor cables. ScreenManager is an EIZO’s nickname of the Setting menu. ® (In this manual, the setting/adjustment item names in the Setting menu are put in angle brackets < >. (ex. : <Color>)) When touching while the power turns off, the monitor turns on.
Seite 9: Turning The Power On/Off
Prior to use Installation Setting/Adjustment Troubleshooting Using the Operation Switch  Turning the power On/Off Power On: Touch any of the keys to turn on the monitor. Operation panel Power Off: Touch  Displaying/Quitting a menu Input Selection menu Setting menu Touch Touch Volume menu...
Seite 10: Connecting Cables
Prior to use Installation Setting/Adjustment Troubleshooting Connecting Cables Check that the monitor is powered off. Connect a PC. Attention • When replacing the current monitor with an HD2441W monitor, be sure to change the PC settings for resolution and vertical frequency to those which are available for the HD2441W monitor referring to the resolution table (see page 3) before connecting the PC.
Seite 11 Prior to use Installation Setting/Adjustment Troubleshooting 3. Connect the USB cable to the USB ports on the PC (downstream) and the monitor (upstream). Be sure to connect to the USB port (upstream) that complies to the PC (PC 1/PC 2). •...
Seite 12: Connect Speakers
Prior to use Installation Setting/Adjustment Troubleshooting Connect AV equipment. 1. Check that the AV equipment is powered off. 2. Connect the monitor to the AV equipment with a HDMI signal cable. Connectors on the Connectors on the AV equipment monitor (Output) HDMI connector HDMI cable 00M0J261/00M0J262 (supplied) *...
Seite 13 Prior to use Installation Setting/Adjustment Troubleshooting Adjusting the Screen Height and Angle Adjust the screen height, tilt and swivel the screen to the best condition for working.
Seite 14 Prior to use Installation Setting/Adjustment Troubleshooting Displaying the Screen Touch to turn on the monitor. The monitor’s Power indicator lights up blue. Turn on the external equipment. Switch the input signal to display the desired image sent from the equipment. 1.
Seite 15 Prior to use Installation Setting/Adjustment Troubleshooting  When connecting a PC with USB connection [USB] Switch the USB setting of the monitor to either “PC 1” or “PC 2”, according to the PC used. If it is not set properly, the USB devices connected to the monitor may not work or no sound may come out from the speakers.
Seite 16 Prior to use Installation Setting/Adjustment Troubleshooting Selecting Display Mode Switching the color mode allows you to set the appropriate display mode easily. Color Mode (For PC input signal) Text Suitable for displaying text for word processing or spreadsheets. Picture Suitable for displaying images such as photos or picture images. Movie Suitable for playing back animated images.
Seite 17: Adjusting Brightness
Prior to use Installation Setting/Adjustment Troubleshooting Adjusting Brightness BrightRegulator The screen brightness is automatically adjusted corresponding to both the brightness of the image and the environmental brightness detected by the sensor at the lower side of the monitor. Manual Setting Touch The Setting menu appears.
Seite 18 Prior to use Installation Setting/Adjustment Troubleshooting No-Picture Problem If no picture is displayed on the monitor even after the following remedial action is taken, contact your local dealer. 1. Check the Power indicator. Symptom Status Possible cause and remedy No picture Power indicator does not light Check whether the power cord is correctly connected.
Seite 19 Setup Manual Installationshandbuch Important: Wichtig: Please read this Setup Manual and the User’s Manual stored on the CD- Lesen Sie dieses Installationshandbuch und das Benutzerhandbuch (auf ROM carefully to familiarize yourself with safe and effective usage. Please der CD-ROM) aufmerksam durch, um sich mit der sicheren und efﬁzienten retain this manual for future reference.
Seite 20: Fehlerbeseitigung
Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung FlexScan HD2441W ® HD2441W kann an die folgenden Geräte angeschlossen werden: Lautsprecher (mit integriertem Verstärker) Ermöglicht die Tonausgabe über einen angeschlossenen PC oder AV-Geräte usw. Ermöglicht die Verwendung eines Monitors • Anschlussmethoden ..... Seite 10 durch Anschließen an einen Windows-PC oder Macintosh.
Seite 21: Kompatible Auflösungen/Signalformate
Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Kompatible Auﬂösungen/Signalformate Der Monitor unterstützt die folgenden Auﬂösungen und Signalformate: PC-Eingang Digitales Analoges Eingangssignal Eingangssignal Auﬂösung Frequenz Anmerkungen Punkt-Clock (~ 162 MHz) Punkt-Clock (~ 162 MHz) 640 × 400 70 Hz NEC PC-9821 — ...
Seite 22: Sicherheitssymbole
Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung SICHERHEITSSYMBOLE In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige Informationen. Bitte lesen Sie diese Informationen sorgfältig durch. VORSICHT ACHTUNG Die Nichtbefolgung von unter VORSICHT angegebenen Die Nichbeachtung unter ACHTUNG angegebener Anweisungen kann schwere Verletzungen oder sogar Informationen kann mittelschwere Verletzungen und/oder lebensbedrohende Situationen zur Folge haben.
Seite 23: Informationen Zur Cd-Rom Mit Dem Eizo Lcd-Dienstprogramm
* Erfordert die Installation von Adobe Reader. • Die Produktspeziﬁkationen variieren in den einzelnen Absatzgebieten. Überprüfen Sie, dass das Handbuch in der Sprache des jeweiligen Absatzgebietes geschrieben ist. Informationen zur CD-ROM mit dem EIZO LCD-Dienstprogramm ● CD-Inhalt • Übersicht zum CD-Inhalt und zur Software Die CD enthält Folgendes.
Seite 24: Bedienelemente Und Funktionen
Zum Einstellen der Höhe und Neigung des Bildschirms. Kabelabdeckung Verdeckt die Anschlusskabel. ScreenManager ist der Name des Einstellungsmenüs von EIZO. ® (In diesem Handbuch werden die Namen der Einstellungen/Justierung im Einstellungsmenü in eckige Klammern < > gesetzt. (z. B. : <Farbe>))
Seite 25: Verwenden Des Bedienschalters
Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Verwenden des Bedienschalters  Ein-/Ausschalten Einschalten: Berühren Sie zum Einschalten des Monitors eine der Tasten. Bedienfeld Ausschalten: Berühren Sie  Anzeigen/Beenden eines Menüs Menü „Eingabeauswahl Einstellungsmenü Berühren Sie Berühren Sie Lautstärkemenü Tippen Sie auf den Schieberegler. (Wenn das Menü...
Seite 26: Kabel Anschließen
Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Kabel anschließen Überprüfen Sie, ob der Monitor ausgeschaltet ist. Schließen Sie einen PC an. Hinweis • Um einen bereits vorhandenen Monitor durch einen Monitor des Typs HD2441W zu ersetzen, stellen Sie die PC-Einstellungen für Auﬂösung und vertikale Bildwiederholfrequenz auf die für HD2441W- Monitore verfügbaren Werte ein.
Seite 27 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung 3. Schließen Sie das USB-Kabel an den USB-Anschlüssen des PCs (nachgeschaltet) und des Monitors (vorgeschaltet) an. Stellen Sie sicher, dass eine Verbindung mit dem mit dem PC (PC 1/PC 2) kompatiblen USB- Anschluss (vorgeschaltet) hergestellt wird. •...
Seite 28 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Schließen Sie AV-Geräte an. 1. Überprüfen Sie, ob dar AV-Gerät ausgeschaltet ist. 2. Schließen Sie den Monitor mithilfe eines HDMI-Signalkabels an das AV-Gerät an. Anschlüsse am Anschlüsse am AV-Gerät Monitor (Ausgabe) HDMI-Anschluss HDMI-Kabel 00M0J261/00M0J262 (mitgeliefert) * HDMI-Anschluss Erwerben Sie zum Anschließen von zwei AV-Geräten mit HDMI-Ausgang ein...
Seite 29: Höhe Und Neigung Des Bildschirms Einstellen
Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Höhe und Neigung des Bildschirms einstellen Stellen Sie die für Ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des Bildschirms ein.
Seite 30 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Bild wiedergeben Berühren Sie , um den Monitor einzuschalten. Die Betriebsanzeige des Monitors leuchtet auf (blau). Schalten Sie das externe Gerät ein. Wechseln Sie das Eingangsignal, um das vom Gerät ausgegebene Bild anzuzeigen. 1. Berühren Sie Menü...
Seite 31 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung  Beim Anschließen eines PCs mit USB-Anschluss [USB] Legen Sie die USB-Einstellung des Monitors je nach verwendetem PC auf „PC 1“ oder „PC 2“ fest. Ist diese Einstellung nicht richtig festgelegt, funktionieren die an den Monitor angeschlossenen USB- Geräte u.
Seite 32: Anzeigemodus Auswählen
Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Anzeigemodus auswählen Durch das Wechseln des Farbmodus kann der geeignete Anzeigemodus schnell und einfach gewählt werden. Farbmodus (Für PC-Eingangssignal) Text Einstellung für Textverarbeitungen und Tabellenkalkulationen. Bild Einstellung für Fotos und Bilder. Film Einstellung für animierte Bilder. Benutzerdef.
Seite 33 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Bildschirmhelligkeit einstellen BrightRegulator Die Bildschirmhelligkeit wird automatisch angepasst. Diese Einstellung wird entsprechend der Helligkeit des Bildes und der vom Sensor (unten am Monitor) erkannten Umgebungshelligkeit vorgenommen. Manuelle Einstellung Berühren Sie Das Einstellungsmenü wird angezeigt. Wählen Sie das Symbol <Farbe>, und tippen Sie auf den Schieberegler.
Seite 34 Vor der Benutzung Installation Einstellungen/Justierung Fehlerbeseitigung Problem: Kein Bild Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an Ihren Fachhändler. 1. Prüfen Sie den Status der Betriebsanzeige. Symptom Status Mögl. Ursache und Lösung Kein Bild Anzeigenstatus: Aus Prüfen Sie, ob das Netzkabel richtig eingesteckt...
Seite 35: Manuel D'installation
Manuel d’installation Important : Veuillez lire attentivement ce manuel d’installation, ainsi que le manuel d’utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation efﬁcace et en toute sécurité. Veuillez conserver ce manuel pour référence ultérieure.
Seite 36: Périphériques Usb
Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage FlexScan HD2441W ® Le moniteur HD2441W peut être raccordé aux périphériques suivants. Haut-parleurs (avec ampliﬁcateur intégré) Permet d’écouter de la musique depuis un PC, un équipement AV, etc. Permet d’utiliser un moniteur en le raccordant à raccordé.
Seite 37 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Résolutions/Format de signal compatibles Ce moniteur prend en charge les résolutions et le format de signal suivants. Entrée PC Signal d’entrée Signal d’entrée numérique analogique Résolution Fréquence Remarques Horloge de point Horloge de point (~ 162 MHz) (~ 162 MHz) 640 ×...
Seite 38 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage SYMBOLES DE SECURITE Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement. AVERTISSEMENT ATTENTION Le non respect des consignes données dans un message Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures ATTENTION peut entraîner des blessures et/ou des sérieuses ou même la mort.
Seite 39: Contenu De L'emballage
• Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vériﬁez que le manuel est bien écrit dans la langue de la région d’achat de l’appareil. A propos du disque d’utilitaires EIZO LCD (CD-ROM) ● Contenu du disque •...
Seite 40 Enveloppe de câbles Protège les câbles du moniteur. ScreenManager est un alias choisi par EIZO pour le menu de réglage. ® (Dans ce manuel, le nom des options de réglage/conﬁguration du menu de réglage apparaissent entre crochets < >. (Par ex. : <Couleur>))
Seite 41: Mise Sous/Hors Tension
Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Utilisation de l’interrupteur de fonctionnement  Mise sous/hors tension Sous tension : Appuyez sur l’une de ces touches pour mettre le moniteur sous tension. Panneau de commande Hors tension : Appuyez sur  Ouverture/fermeture d’un menu Menu de sélection entrée Menu de réglage Appuyez sur...
Seite 42: Connexion Des Câbles
Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Connexion des câbles Vériﬁez que le moniteur est hors tension. Raccordez un PC. Attention • Lorsque vous remplacez le moniteur par un moniteur HD2441W, veillez à conﬁgurer votre PC en fonction des paramètres de résolution et de fréquence verticale propres au moniteur HD2441W, en vous référant au tableau de résolution (voir page 3), avant de raccorder le PC.
Seite 43 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage 3. Raccordez le câble USB aux ports USB de le PC (aval) et du moniteur (amont). Veillez à effectuer le raccordement au port USB (amont) compatible avec le PC (PC 1/PC 2). • Connecteur DVI-D (PC 1) : Utilisation du port USB PC 1. •...
Seite 44 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Raccordez l’équipement AV. 1. Vériﬁez que l’équipement AV est hors tension. 2. Raccordez le moniteur à l’équipement AV à l’aide d’un câble de signal HDMI. Connecteurs de Connecteurs du l’équipement AV moniteur (sortie) Connecteur HDMI Câble HDMI 00M0J261/00M0J262 (fourni) * Connecteur HDMI...
Seite 45 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Ajustage de la hauteur et de l’angle de l’écran Pour permettre d’ajuster la hauteur, l’inclinaison et l’orientation de l’écran à une position agréable pour le travail.
Seite 46: Affichage De L'écran
Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Afﬁchage de l’écran Appuyez sur pour mettre le moniteur sous tension. Le voyant tension du moniteur s’éclaire en bleu. Mettez l’équipement externe sous tension. Changez le signal d’entrée pour afﬁcher l’image envoyée par l’équipement. 1.
Seite 47 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage  Lors du raccordement d’un PC avec une connexion USB [USB] Déﬁnissez le réglage USB du moniteur sur « PC 1 » ou « PC 2 », selon le PC utilisé. Si le réglage est incorrect, les périphériques USB raccordés au moniteur risquent de ne pas fonctionner normalement ou aucun son ne sera émis par les haut-parleurs.
Seite 48 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Sélection du mode d’écran Le mode Couleur vous permet de sélectionner facilement le mode d’afﬁchage adapté. Mode Couleur (Pour signal d’entrée PC) Texte Adapté à l’afﬁchage de textes sur traitement de texte ou feuille de calcul. Image Adapté...
Seite 49 Guide de dépannage Avant l’utilisation Installation Réglage/Ajustage Ajustage de la luminosité BrightRegulator La luminosité de l’écran est réglée automatiquement en fonction de la luminosité de l’image et de la luminosité ambiante détectée par le capteur situé en bas du moniteur. Réglage manuel Appuyez sur Le menu de réglage apparaît.
Seite 50 Avant l’utilisation Installation Réglage/Ajustage Guide de dépannage Problème de non-afﬁchage d’images Si aucune image ne s’afﬁche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local. 1. Vériﬁez le voyant tension. Symptôme Etat Cause possible et solution Aucune image Le voyant ne tension pas.
Seite 51: Manual De Instalación
Manual de instalación Importante: Lea detenidamente este Manual de instalación y el Manual del usuario (en el CD-ROM) para familiarizarse con las normas de seguridad y procedimientos de uso. Conserve este manual para consultas posteriores.
Seite 52: Instalación
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas FlexScan HD2441W ® HD2441W puede conectarse a los dispositivos siguientes. Altavoces (con ampliﬁcador integrado) Permite disfrutar de sonido de un PC conectado o un equipo audiovisual, Se puede utilizar como un monitor si se conecta etc.
Seite 53 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Resoluciones/formato de señal compatibles El monitor admite las resoluciones y el formato de señal siguientes. Entrada de PC Señal de entrada Señal de entrada digital analógica Resolución Frecuencia Comentarios Reloj de puntos Reloj de puntos (~ 162 MHz) (~ 162 MHz)
Seite 54 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas SÍMBOLOS DE SEGURIDAD Este manual utiliza los símbolos de seguridad que aparecen a continuación. Contienen información importante. Léalos detenidamente. ADVERTENCIA PRECAUCIÓN No respetar la información de una ADVERTENCIA No respetar la información de una PRECAUCIÓN puede provocar heridas graves y suponer un riesgo para puede provocar heridas leves o daños materiales o en el la integridad física.
Seite 55: Contenido Del Embalaje
Sólo se suministran archivos PDF en inglés, alemán, francés y chino. • Las especiﬁcaciones del producto varían en función del área de venta. Compruebe que el manual está escrito en el idioma del área de adquisición del producto. Acerca de EIZO LCD Utility Disk (CD-ROM) ● Contenido del disco •...
Seite 56: Controles Y Funciones
Cubre los cables del monitor. ScreenManager es el nombre que utiliza EIZO para el menú de ajuste. ® (En este manual, los nombres de elementos de ajuste del menú de ajustes aparecen entre ángulos < >. (Por ejemplo, : <Color>))
Seite 57 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Uso del interruptor de funcionamiento  Encendido/apagado Encendido: presione cualquier tecla para encender el monitor. Panel de funcionamiento Apagado: Presione  Mostrar u ocultar un menú Menú Selección de entrada Menú de ajustes Presione Presione Menú...
Seite 58: Conexión De Los Cables
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Conexión de los cables Asegúrese de que el monitor está apagado. Conecte un PC. Atención • Al reemplazar su monitor actual por el nuevo monitor HD2441W, y antes de conectar el PC, asegúrese de cambiar la conﬁguración de la resolución y de la frecuencia vertical del PC con el ﬁn de deﬁnirla con los ajustes disponibles del nuevo monitor HD2441W;...
Seite 59 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas 3. Conecte el cable USB a los puertos USB del PC (ﬂujo descendente) y al monitor (ﬂujo ascendente). Asegúrese de conectar el puerto USB (ﬂujo ascendente) compatible con el PC (PC 1/PC 2). •...
Seite 60 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Conecte un equipo audiovisual. 1. Asegúrese de que el equipo audiovisual está apagado. 2. Conecte el monitor al equipo audiovisual con un cable de señal HDMI. Conectores del Conectores del equipo audiovisual monitor (salida) Conector HDMI...
Seite 61 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Ajuste de la altura y el ángulo de la pantalla Es posible ajustar la altura, inclinación y giro de la pantalla para conseguir una posición de trabajo adecuada.
Seite 62: Visualización De La Pantalla
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Visualización de la pantalla Toque para encender el monitor. El indicador de alimentación del monitor se ilumina en azul. Encienda el equipo externo. Cambie la señal de entrada con el ﬁn de mostrar la imagen que desea que se envíe desde el equipo.
Seite 63 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas  Si conecta un PC mediante una conexión USB [USB] Cambie el ajuste USB del monitor a “PC 1” o “PC 2”, en función del PC que utilice. Si no realiza el ajuste correctamente, es posible que los dispositivos USB conectados al monitor no funcionen o que los altavoces no emitan ningún sonido.
Seite 64 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Selección del modo de pantalla Si se cambia el Modo de Color, se facilita el ajuste correcto del modo de visualización. Modo de Color (Para señal de entrada de PC) Texto Adecuado para el trabajo con software de procesador de textos o de hojas de cálculo.
Seite 65: Ajuste Del Brillo
Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Ajuste del brillo BrightRegulator (Regulador de brillo) El brillo de la pantalla se ajusta automáticamente en función del brillo de la imagen y el brillo del entorno que detecta el sensor de la parte inferior del monitor. Ajuste manual Presione Aparecerá...
Seite 66 Antes de su utilización Instalación Configuración/Ajuste Solución de problemas Si no se muestra ninguna imagen Si no se muestra ninguna imagen en el monitor tras seguir las soluciones propuestas, póngase en contacto con su distribuidor local. 1. Compruebe el indicador de alimentación. Síntoma Estado Posible causa y solución...
Seite 67: Manuale Di Installazione
Manuale di installazione Importante: si consiglia di leggere con attenzione il presente Manuale di installazione e il Manuale dell’utente (sul CD-ROM in dotazione) per acquisire le informazioni necessarie per un utilizzo sicuro ed efﬁcace. Conservare il manuale per consultazioni future.
Seite 68: Installazione
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi FlexScan HD2441W ® È possibile collegare il monitor HD2441W ai dispositivi indicati di seguito. Diffusori (con ampliﬁcatore incorporato) Consente di ascoltare l’audio da un PC o un apparecchio AV collegati e così via. Consente di utilizzare il monitor effettuando il •...
Seite 69 Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Risoluzioni/Formato del segnale compatibili Il monitor supporta le risoluzioni e il formato del segnale riportati di seguito. Ingresso PC Segnale di ingresso Segnale di ingresso digitale analogico Risoluzione Frequenza Commenti Frequenza dot clock Frequenza dot clock (~ 162 MHz) (~ 162 MHz)
Seite 70: Simboli Di Sicurezza
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi SIMBOLI DI SICUREZZA Il manuale utilizza i simboli di sicurezza riportati sotto per segnalare informazioni di primaria importanza. Leggere le informazioni con attenzione. AVVERTENZA ATTENZIONE La mancata osservanza delle informazioni La mancata osservanza delle informazioni contrassegnate da un simbolo di AVVERTENZA può...
Seite 71: Manuale Dell'utente
Sono forniti esclusivamente i ﬁle PDF delle versioni Inglese, Tedesca, Francese e Cinese. • Le caratteristiche tecniche variano in base all’area di vendita. Veriﬁcare che il manuale sia scritto nella lingua corrispondente all’area di acquisto. Informazioni su EIZO LCD Utility Disk (CD-ROM) ● Contenuto del disco •...
Seite 72: Comandi E Funzioni
Fermacavi Consente di coprire i cavi del monitor. ScreenManager è un marchio di EIZO per il menu Impostazione. ® (Nel presente manuale, i nomi delle voci di impostazione/regolazione del menu Impostazione sono inseriti tra parentesi angolari < > (es. : <Colore>)).
Seite 73: Accensione/Spegnimento Dell'unità
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Uso dell’interruttore di funzionamento  Accensione/spegnimento dell’unità Accensione: per accendere il monitor, premere un tasto. Pannello di controllo Spegnimento: premere  Visualizzazione/uscita da un menu Menu di Selezione ingresso Menu Impostazione Premere Premere Menu Volume Toccare la barra di scorrimento.
Seite 74: Collegamento Dei Cavi
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Collegamento dei cavi Veriﬁcare che il monitor sia spento. Collegare un PC. Attenzione • Durante la sostituzione del monitor in uso con un monitor HD2441W, prima di procedere al collegamento del PC assicurarsi di modiﬁcare le impostazioni del PC relative alla risoluzione e alla frequenza verticale regolandole su quelle disponibili per il monitor HD2441W, facendo riferimento alla tabella di risoluzione (vedere a pagina 3).
Seite 75 Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi 3. Collegare il cavo USB alle porte USB del PC (downstream) e del monitor (upstream). Accertarsi di effettuare il collegamento alla porta USB (upstream) compatibile con il PC (PC 1/PC 2). • Connettore DVI-D (PC 1): viene utilizzata la porta USB PC 1. •...
Seite 76: Collegare I Diffusori
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Collegamento di un apparecchio AV. 1. Veriﬁcare che il dell’apparecchio AV sia spento. 2. Collegare il monitor all’apparecchio AV mediante un cavo segnale HDMI. Connettore Connettori sul dell’apparecchio monitor AV (uscita) Connettore HDMI Cavo HDMI 00M0J261/00M0J262 (in dotazione) * Connettore HDMI Per il collegamento di due apparecchi AV...
Seite 77 Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Regolazione dell’altezza e dell’angolo dello schermo È possibile regolare l’altezza, l’inclinazione e la rotazione dello schermo ﬁno a ottenere la posizione di lavoro ottimale.
Seite 78: Visualizzazione Dello Schermo
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Visualizzazione dello schermo Toccare per accendere il monitor. L’indicatore di alimentazione del monitor si illumina in blu. Accendere l’apparecchio esterno. Selezionare il segnale di ingresso per visualizzare l’immagine desiderata inviata dall’apparecchio. Menu di Selezione ingresso 1.
Seite 79 Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi  Se viene collegato un PC mediante collegamento USB [USB] Regolare l’impostazione USB del monitor su “PC 1” o “PC 2”, a seconda del PC utilizzato. Se l’impostazione non viene effettuata in modo corretto, è possibile che le periferiche USB collegate al monitor non funzionino o che dai diffusori non venga emesso l’audio.
Seite 80: Selezione Della Modalità Schermo
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Selezione della modalità schermo Selezionando la Modalità Colore è possibile impostare in modo semplice la modalità di visualizzazione corretta. Modalità Colore (Per il segnale di ingresso PC) Testo Ottimizzato per la visualizzazione di testo in programmi di elaborazione testo o fogli di calcolo. Immagine Ottimizzato per la visualizzazione di foto o immagini ﬁsse.
Seite 81: Regolazione Della Luminosità
Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Regolazione della luminosità BrightRegulator (Regolazione luminosità) La luminosità dello schermo viene regolata automaticamente in base alla luminosità dell’immagine e alla luminosità dell’ambiente circostante rilevata dal sensore posto nella parte inferiore del monitor. Impostazione manuale Premere Viene visualizzato il menu Impostazione.
Seite 82 Preparazione Installazione Configurazione e regolazione Risoluzione dei problemi Problema Nessuna immagine Se sul monitor non viene visualizzata alcuna immagine anche dopo aver applicato le soluzioni consigliate, contattare il rivenditore locale. 1. Veriﬁcare l’indicatore di alimentazione. Sintomo Stato Possibile causa e rimedio Nessuna immagine L’indicatore di alimentazione Veriﬁcare che il cavo di alimentazione sia...
Seite 83 Installationshandboken Viktigt: Läs den här installationshandboken och bruksanvisningen som ﬁnns på CD-skivan noggrant så att du känner dig säker och får ett effektivt användande av produkten. Behåll manualen för framtida behov.
Seite 84: Installation
Före användningen Före användningen Installation Installation Inställning/justering Inställning/justering Felsökning Felsökning FlexScan HD2441W ® HD2441W kan anslutas till följande enheter. Högtalare (med inbyggd förstärkare) Gör det möjligt att njuta av ljud från en ansluten dator eller AV-utrustning osv. Möjliggör användning som bildskärm genom att •...
Seite 85 Före användningen Installation Inställning/justering Felsökning Kompatibla upplösningar/signalformat Bildskärmen stöder följande upplösningar och signalformat. PC-ingång Digital ingångssignal Analog ingångssignal Graﬁkupplösning Frekvens Anmärkningar Dotklocka (~ 162MHz) Dotklocka (~ 162MHz) 640 × 400 70 Hz NEC PC-9821 —  640 × 480 67 Hz Apple Macintosh —...
Seite 86 Före användningen Installation Inställning/justering Felsökning SÄKERHETSSYMBOLER Den här manualen använder säkerhetssymbolerna nedan. De indikerar kritisk information. Läs dem noggrant. VARNING FÖRSIKTIGHET Om informationen i en VARNING inte åtföljs kan det Om uppmaningen FÖRSIKTIGHET inte åtföljs ﬁnns resultera i allvarliga skador som kan vara livshotande. det risk för person- eller produktskador.
Seite 87: Förpackningens Innehåll
• Behåll kartongen och emballage för framtida förﬂyttningar av skärmen. □ Monitor □ EIZO HDMI-kabel (00M0J261/00M0J262) □ Nätsladd □ EIZO USB-kabel (MD-C93) □ Digital signalkabel (FD-C39) □ EIZO LCD Utility Disk (CD-skiva) • Bruksanvisning □ Analog signalkabel (MD-C87) □ Installationshandboken (denna handbok) □ Garantisedel □ Återvinningsinformation □...
Seite 88: Reglage Och Funktioner
Kabelhållare Täcker skärmens kablar. ScreenManager är ett smeknamn för EIZO:s inställningsmeny. ® (I den här handboken anges namnet på inställningar/justeringar på inställningsmenyn i vinkelparentes < >. (t.ex. : <Färg>)) När du trycker på knappen när strömmen slås av startas skärmen.
Seite 89 Före användningen Installation Inställning/justering Felsökning Använda driftknappen  Slå på och stänga av strömmen Ström på: Tryck på någon av knapparna för att slå på skärmen. Användningspanelen Ström av: Tryck på  Visa/stänga en meny Meny för Val av ingång Inställningsmeny Tryck på...
Seite 90 Före användningen Installation Inställning/justering Felsökning Att ansluta kablarna Kontrollera att skärmen är avstängd. Ansluta en dator. Observera • När du ersätter den aktuella skärmen med en HD2441W-skärm ska du ändra datorinställningarna för upplösning och vertikal frekvens till dem som ﬁnns tillgängliga för HD2441W-skärmen, enligt upplösningstabellen (se sidan 3) innan du ansluter datorn.
Seite 91: Ansluta Usb-Enheter
Före användningen Installation Inställning/justering Felsökning 3. Anslut USB-kabeln till USB-portarna på datorn (nedströms) och skärmen (uppströms). Tänk på att ansluta till den USB-port (uppströms) som motsvarar datorns (PC 1/PC 2). • DVI-D-anslutning (PC 1): PC 1 USB-port används. • D-sub-minianslutning med 15 stift (PC 2): PC 2 USB-port används. Anslutningar på...
Seite 92: Ansluta Högtalare
Före användningen Installation Inställning/justering Felsökning Ansluta AV-utrustning. 1. Kontrollera att AV-utrustningen är avstängd. 2. Anslut AV-utrustningen till skärmen med en HDMI-signalkabel. Anslutningar på Anslutningar på AV-utrustningen monitorn (utgång) HDMI-kontakt HDMI-kabel 00M0J261/00M0J262 (medföljer) * HDMI-kontakt Om du vill ansluta två AV-enheter med HDMI-utgång ska du införskaffa en till kabel.
Seite 93 Före användningen Installation Inställning/justering Felsökning Justera skärmhöjd och vinkel Justera skärmhöjd, lutning och vridning av skärmen till bästa läge för arbete.
Seite 94 Före användningen Installation Inställning/justering Felsökning Visa skärmen Tryck på för att slå på skärmen. Skärmens strömindikator lyser blått. Slå på den externa utrustningen. Ställ in ingångssignalen så att den bild som skickas från utrustningen visas. 1. Tryck på Menyn för Val av ingång Menyn för Val av ingång visas.
Seite 95 Prior to use Installation Setting/Adjustment Troubleshooting Före användningen Installation Inställning/justering Felsökning  När du ansluter en dator med USB-anslutning [USB] Ställ in skärmens USB-inställning på antingen ”PC 1” eller ”PC 2” i enlighet med den dator som används. Om den inte ställs in korrekt kanske de USB-enheter som är anslutna till skärmen inte fungerar korrekt eller så...
Seite 96 Före användningen Installation Inställning/justering Felsökning Välja skärmläge Genom att ändra Färginställning kan du lätt ställa in lämpligt visningsläge. Färginställning (För PC-ingångssignal) Text Passar för att visa ordbehandlings- eller kalkylprogram. Bild Passar för att visa fotograﬁer eller bilder. Film För att spela upp animerade bilder. Anpassad (PCx * ) För att göra önskade inställningar.
Seite 97: Manuell Inställning
Före användningen Installation Inställning/justering Felsökning Ställa in skärmens ljusstyrka BrightRegulator Ljusstyrkan justeras automatiskt utifrån både bildens ljusstyrka och den omgivande ljusstyrkan som sensorn på skärmens nedre del känner av. Manuell inställning Tryck på Inställningsmenyn visas. Välj symbolen <Färg> och tryck på skjutreglaget. Menyn <Färg>...
Seite 98 Före användningen Installation Inställning/justering Felsökning Ingen bild visas Om det inte visas någon bild på monitorn efter att du genomfört följande åtgärder skall du kontakta din lokala återförsäljare. 1. Kontrollera strömindikatorn. Symptom Status Möjlig orsak och åtgärd Ingen bild Strömindikatorn tänds inte. Kontrollera att nätsladden är riktigt ansluten.
Seite 99 Εγχειρίδιο εγκατάστασης Σημαντικό: Διαβάστε προσεκτικά αυτό το εγχειρίδιο εγκατάστασης και το εγχειρίδιο χρήσης που είναι αποθηκευμένο στο CD-ROM για να εξοικειωθείτε με την ασφαλή και αποτελεσματική χρήση της μονάδας. Διατηρήστε αυτό το εγχειρίδιο για μελλοντική χρήση.
Seite 100 FlexScan HD2441W ® Η οθόνη HD2441W μπορεί να συνδεθεί με τις ακόλουθες συσκευές. Ηχεία (με ενσωματωμένο ενισχυτή) Σας επιτρέπει να απολαμβάνετε ήχο από PC ή οπτικοακουστικό εξοπλισμό κ.λπ. Σας επιτρέπει να το χρησιμοποιήσετε ως οθόνη συνδεδεμένο με την οθόνη. συνδέοντάς το σε υπολογιστή που χρησιμοποιεί •...
Seite 101 Συμβατές αναλύσεις/Μορφότυπο σήματος Η οθόνη υποστηρίζει τις αναλύσεις και το μορφότυπο σήματος που ακολουθούν. Είσοδος υπολογιστή Αναλογικό σήμα Ψηφιακό σήμα εισόδου εισόδου Ανάλυση Συχνότητα Παρατηρήσεις Clock κουκκίδων Clock κουκκίδων (~ 162MHz) (~ 162MHz) 640 × 400 70 Hz NEC PC-9821 —...
Seite 102 ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα ασφαλείας. Καταδεικνύουν σημαντικές πληροφορίες. Διαβάστε τις με προσοχή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ Αν δεν συμμορφωθείτε με τις πληροφορίες μιας Αν δεν συμμορφωθείτε με τις πληροφορίες κάτω από τον ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ μπορεί να προκληθεί σοβαρός τίτλο...
Seite 103 Παρέχονται αρχεία PDF μόνο στην αγγλική, τη γερμανική, τη γαλλική και την κινέζικη γλώσσα. • Οι προδιαγραφές των προϊόντων μπορεί να ποικίλλουν ανάλογα με τις περιοχές πώλησης. Βεβαιωθείτε ότι το παρόν εγχειρίδιο είναι στη γλώσσα που αντιστοιχεί στην περιοχή αγοράς. Σχετικά με το EIZO LCD Utility Disk (CD-ROM) ● Περιεχόμενα δίσκου...
Seite 104 Θήκη καλωδίου Καλύπτει τα καλώδια της οθόνης. Η ονομασία ScreenManager είναι μια ονομασία της EIZO για το Μενού ρύθμισης. ® (Σε αυτό το εγχειρίδιο, τα ονόματα των αντικειμένων ρύθμισης στο μενού ρύθμισης τοποθετούνται σε γωνιακές παρενθέσεις < >. (π.χ. : <Color>))
Seite 105 Χρήση του διακόπτη λειτουργίας  Ενεργοποίηση και απενεργοποίηση (On/Off) Ενεργοποίηση: Για να ενεργοποιήσετε την οθόνη, αγγίξτε οποιοδήποτε πλήκτρο. Πίνακας λειτουργίας Απενεργοποίηση: Αγγίξτε το  Προβολή/Κλείσιμο μενού Μενού επιλογής εισόδου Μενού ρύθμισης Αγγίξτε το Αγγίξτε το Μενού έντασης Χτυπήστε ελαφρά την μπάρα κύλισης. (Όταν...
Seite 106: Σύνδεση Καλωδίων
Σύνδεση καλωδίων Βεβαιωθείτε ότι η οθόνη είναι απενεργοποιημένη. Συνδέστε έναν PC. Προσοχή • Κατά την αντικατάσταση της οθόνης σας με οθόνη HD2441W, βεβαιωθείτε ότι έχετε αλλάξει τις ρυθμίσεις του PC για την ανάλυση και την κάθετη συχνότητα στις διαθέσιμες για την οθόνη HD2441W ρυθμίσεις σύμφωνα...
Seite 107 3. Συνδέστε το καλώδιο USB στις θύρες USB του PC (downstream) και της οθόνης (upstream). Βεβαιωθείτε ότι συνδεθήκατε με τη θύρα USB (upstream) που είναι συμβατή με τον PC (PC 1/PC 2). • Υποδοχή DVI-D (PC 1): Χρησιμοποιείται η θύρα USB του υπολογιστή PC 1. •...
Seite 108 Σύνδεση οπτικοακουστικού εξοπλισμού. 1. Βεβαιωθείτε ότι ο οπτικοακουστικός εξοπλισμός είναι απενεργοποιημένος. 2. Συνδέστε την οθόνη με τον οπτικοακουστικό εξοπλισμό χρησιμοποιώντας καλώδιο σήματος HDMI. Υποδοχές του Υποδοχές στην οπτικοακουστικού οθόνη εξοπλισμού (έξοδος) Υποδοχή HDMI Καλώδιο HDMI 00M0J261/00M0J262 (παρέχεται) * Υποδοχή HDMI Όταν...
Seite 109 Ρύθμιση του ύψους και της γωνίας κλίσης Ρυθμίστε το ύψος της οθόνης, την κλίση και την οριζόντια περιστροφή της στην καταλληλότερη θέση εργασίας.
Seite 110 Εμφάνιση της οθόνης Αγγίξτε το για να ανοίξετε την οθόνη. Το ενδεικτικό τροφοδοσίας της οθόνης είναι μπλε. Ενεργοποιήστε τον εξωτερικό εξοπλισμό. Αλλάξτε το σήμα εισόδου για να προβάλετε την επιθυμητή εικόνα που έχει σταλεί από τον εξοπλισμό. Μενού επιλογής εισόδου 1.
Seite 111  Όταν συνδέετε έναν PC με σύνδεση USB [USB] Αλλάξτε τη ρύθμιση USB της οθόνης είτε σε "PC 1" είτε σε "PC 2", ανάλογα με τον PC που χρησιμοποιείται. Εάν δεν ρυθμιστούν σωστά οι συσκευές USB που συνδέονται στην οθόνη, ενδέχεται να μην λειτουργούν ή...
Seite 112: Color Mode
Επιλογή λειτουργίας οθόνης Η αλλαγή της λειτουργίας color mode σας επιτρέπει να ορίσετε εύκολα την κατάλληλη λειτουργία οθόνης. Color Mode (Για σήμα εισόδου PC) Text Κατάλληλη για εμφάνιση κειμένου σε λογισμικό επεξεργασίας κειμένου ή λογιστικών φύλλων. Picture Κατάλληλη για εμφάνιση εικόνων, π.χ, φωτογραφιών ή άλλων. Movie Κατάλληλο...
Seite 113 Εκτέλεση ρυθμίσεων για προχωρημένους/Ρύθμιση BrightRegulator Η φωτεινότητα της οθόνης ρυθμίζεται αυτόματα ανάλογα με τη φωτεινότητα της εικόνας και τη φωτεινότητα του περιβάλλοντος από τον αισθητήρα στο κάτω μέρος της οθόνης. Μη αυτόματη ρύθμιση Αγγίξτε το Εμφανίζεται το μενού ρύθμισης. Επιλέξτε το εικονίδιο <Color> και χτυπήστε ελαφρά...
Seite 114 Πρόβλημα "Καθόλου εικόνα" Αν δεν εμφανίζεται εικόνα στην οθόνη ακόμη και μετά την εφαρμογή των προτεινόμενων λύσεων, επικοινωνήστε με τον τοπικό αντιπρόσωπο. 1. Ελέγξτε το ενδεικτικό τροφοδοσίας. Σύμπτωμα Κατάσταση Πιθανή αιτία και λύση Δεν υπάρχει εικόνα Το ενδεικτικό τροφοδοσίας δεν Βεβαιωθείτε...
Seite 115 Руководство по установке Важно! Внимательно прочитайте настоящее Руководство по установке и Руководство пользователя на диске CD-ROM для получения сведений о безопасной и эффективной эксплуатации. Сохраните это руководство для справки.
Seite 116 FlexScan HD2441W ® HD2441W можно подключать к следующим устройствам. Компьютер Громкоговорители (со встроенным усилителем) Можно прослушивать звук с подключенного компьютера, аудио/ Использование устройства в качестве видеооборудования и т.д. монитора при подключении к компьютеру с • Способы подключения ..стр. 10 операционной...
Seite 117 Совместимое разрешение/формат сигнала Монитор поддерживает следующие разрешения и форматы сигнала. Вход ПК Цифровой входной Аналоговый входной сигнал сигнал Разрешение Частота Примечания Синхронизация точек Синхронизация точек (~ 162 MГц) (~ 162 MГц) 640 × 400 70 Гц NEC PC-9821 —  640 ×...
Seite 118: Предупредительные Символы
ПРЕДУПРЕДИТЕЛЬНЫЕ СИМВОЛЫ В данном руководстве используются следующие предупредительные символы. Они указывают на важную информацию. Пожалуйста, уделяйте ей должное внимание. ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ Пренебрежение информацией, относящейся к Пренебрежение информацией, относящейся к символу “ПРЕДУПРЕЖДЕНИЕ”, может привести к символу “ВНИМАНИЕ”, может привести к травме серьезной...
Seite 119: Содержимое Упаковки
На PDF-файлах имеются руководства только на английском, немецком, французском и китайском языках. • Технические характеристики продукта различаются в зависимости от места продажи. Убедитесь, что прилагаемое руководство написано на языке страны, где было приобретено устройство. Сведения о компакт-диске с утилитами для ЖК-монитора компании EIZO (CD-ROM) ● Содержимое диска...
Seite 120 Используется для регулировки высоты и угла наклона экрана монитора. Держатель кабеля Крышка для кабелей монитора. ScreenManager - это название EIZO для меню настроек. ® (В данном руководстве названия элементов настроек/регулировок в меню настройки указаны в угловых скобках < >. (напр.: <Color>))
Seite 121 Использование переключателя  Включение и отключение питания Включение питания: нажмите любую кнопку для включения монитора. Панель управления Выключение питания: Нажмите  Отображение/сокрытие меню Меню выбора входа Меню настройки Нажмите Нажмите Меню настройки громкости Нажмите ползунок. (Когда меню не отображается на экране) Существует...
Seite 122: Подключение Кабелей
Подключение кабелей Убедитесь, что питание монитора выключено. Подключите компьютер. Внимание • При замене текущего монитора на монитор HD2441W перед его подключением к компьютеру обязательно установите на компьютере такие параметры разрешения и частоты вертикальной развертки, которые подходят для монитора HD2441W в соответствии с таблицей разрешений (см.
Seite 123 3. Подключите кабель USB к портам USB на компьютере (передача) и мониторе (прием). Убедитесь, что подключение произведено к порту USB (прием), совместимому с компьютером PC (PC 1/PC 2). • Разъем DVI-D (PC 1): используется порт USB PC 1 • 15-штырьковый мини-разъем D-Sub (PC 2): используется порт USB PC 2 Разъемы...
Seite 124: Подключение Громкоговорителей
Подключение аудио/видеооборудования. 1. Убедитесь, что питание аудио/видеооборудования выключено. 2. Подключите аудио/видеооборудование к монитору с помощью кабеля HDMI. Разъемы аудио/ Разъемы видеооборудования монитора (вывод) Разъем HDMI Кабель HDMI 00M0J261/00M0J262 (прилагается) * Разъем HDMI При подключении аудио/ видеооборудования через разъем HDMI необходимо приобрести еще один кабель. Подключение...
Seite 125 Регулировка высоты и угла наклона экрана Возможна регулировка высоты, наклона и поворота экрана для достижения удобного для работы положения.
Seite 126 Отображение экрана Нажмите кнопку , чтобы включить монитор. Индикатор питания монитора загорается синим цветом. Включите внешнее оборудование. Переключите входной сигнал для отображения необходимого изображения, поступающего с оборудования. 1. Нажмите Меню выбора входа Появится меню выбора входа. 2. Перетаскивайте ползунок влево и вправо для выбора входного...
Seite 127  Подключение компьютера с помощью разъема USB [USB] Измените настройки USB монитора, установив любое из значений: “PC 1” или “PC 2”, в зависимости от используемого компьютера. Если настройка выполнена неправильно, устройства USB, подключенные к монитору, могут не работать или не будет слышен звук из громкоговорителей. Внимание...
Seite 128 Выбор рабочего режима экрана Переключение параметра color mode позволяет легко устанавливать подходящий режим экрана. Color Mode (для входного сигнала PC) Text Подходит для отображения текста в текстовом процессоре или программе табличных вычислений. Picture Подходит для отображения фото и других изображений. Movie Подходит...
Seite 129 Настройка яркости экрана BrightRegulator Яркость экрана автоматически регулируется относительно яркости изображения и окружающего освещения, определенной датчиком, расположенным на нижней части монитора. Ручная настройка Нажмите Появится меню настройки. Выберите значок <Color> и нажмите ползунок. Появится меню <Color>. Меню “Color” Выберите значок <Brightness> и нажмите ползунок.
Seite 130 Отсутствует изображение на экране Если проблема не будет устранена, несмотря на выполнение предлагаемых действий, обратитесь к продавцу. 1. Проверьте индикатор питания. Проявление Состояние Причина и действия по устранению неисправности Отсутствует изображение Индикатор питания не горит. Проверьте правильность подключения шнура питания. Нажмите...
Seite 131 设定手册重要事项：请仔细阅读储存在光盘片中的设定手册和用户手册，以便熟悉安全有效使用本显示器的信息。请保留本手册，以便今后参考。...
Seite 132 用前须知安装设定／调整疑难解答 FlexScan HD2441W ® HD2441W可以连接至以下设备。扬声器（含内置功放）可以让您从所连接的PC或AV设备等装置欣赏声音。连接Windows PC或Macintosh便能作为显 • 连接方式 ....第10页示器使用。 • 适用分辨率 .....第3页注意 • 连接方式 ....第8页 • 可以使用显示器的音量调节功能调提示节与显示器连接的扬声器音量。 ....... 第13页 • 根据所使用的PC，需要更改USB设定。 HD2441W • 可以将耳机连接至耳机插孔欣赏声 .......第13页音。 ....第10页 AV设备...
Seite 133 用前须知安装设定／调整疑难解答适用的分辨率/信号格式本显示器支持以下分辨率和信号格式。 PC输入数字输入信号模拟输入信号分辨率频率备注点时钟 (~ 162MHz) 点时钟 (~ 162MHz) 640 × 400 70 Hz NEC PC-9821 —  640 × 480 67 Hz Apple Macintosh —  640 × 480 ~75 Hz VGA, VESA ...
Seite 134 用前须知安装设定／调整疑难解答安全符号本手册使用的安全符号如下。它们表示重要信息。请仔细阅读。警告注意若不遵守“警告”中的信息，可能会造成严重伤害若不遵守“注意”中的信息，可能会造成中度伤害或威胁到生命安全。并／或使财产或产品受损。表示禁止的动作。表示必须遵照执行的命令动作。预防措施警告若机器出现烟雾，闻起来像是东西着火，或者有奇使用内附电源线，并连接当地的标准电源插座。怪声音，请立刻断开所有电源，并联络经销商以寻确保电源电压在电源线的额定电压范围内。否则可求建议。能会造成火灾或电击。尝试使用功能异常的机器可能会造成火灾、电击或 “电源：100-120/200-240 V AC 50/60Hz” 设备受损。让机器远离小物品或液体。在适当的位置安装机器。小物品意外掉入通风槽而进入机壳，或液体溢入机否则可能会造成火灾、电击或设备受损。壳会造成火灾、电击或设备受损。若物品掉入或液 • 请勿放于户外。体溢入机壳，请立刻拔下机器的电源插头。再次使 • 请勿放于交通运输系统中（轮船、飞机、火车、用机器前，请由合格的服务工程师检查。汽车等）。 •...
Seite 135 • 请保留好包装盒和包装材料，以便将来显示器移动或搬运时使用。 □ 显示器 □ EIZO HDMI电缆（00M0J261/00M0J262） □ 电源线 □ EIZO USB电缆（MD-C93） □ 数字信号电缆（FD-C39） □ EIZO LCD Utility Disk （光盘） • 用户手册 □ 模拟信号电缆（MD-C87） □ 设定手册（本手册） □ 有限保修 □ 安装螺丝(M4 x 12，4 pcs) 关于设定手册与用户手册...
Seite 136 ：正在显示画面橙色：省电关闭：电源关闭安全锁插槽符合Kensington的MicroSaver安全系统。音频输出端子 [立体声迷你插孔]连接内置功放扬声器等装置。输入信号连接器（VIDEO 1/2） [HDMI连接器 x 2]连接AV设备。输入信号连接器（PC 1） [DVI-D连接器]连接PC。输入信号连接器（PC 2） [D-Sub迷你15针连接器]连接PC。 USB端口（上） [上游 x 2]连接PC。耳机插孔 [立体声迷你插孔]连接耳机。 USB端口（下） [下游 x 2]连接外接USB设备。拱形转动2底座用于调节显示器屏幕的高度和角度。电缆固定器扣住显示器电缆。 ® ScreenManager 是EIZO的设定菜单简称。（在本手册中，设定菜单中的设定/调节项目名称用尖括号<>表示。（例如：<色彩>））如果在电源关闭时按，则显示器打开。...
Seite 137 用前须知安装设定／调整疑难解答使用操作开关  打开/关闭电源打开电源：按任何键打开显示器电源。操作面板关闭电源：按。  显示/退出菜单输入选择菜单设定菜单按。按。音量菜单轻敲滑杆。（屏幕上不显示菜单时）有三种操作方式：  选择菜单项目 • 按开关设定和调节左右滑动滑杆。 * 根据滑杆的滑动速度，调节值的增加/减小速度可能会改变。 • 轻敲滑杆精细调节时轻敲滑杆的尾端，和标记处。 * 轻敲一次将调节值向上或向下改变一级。连续轻敲滑杆会连续改变数值。...
Seite 138 用前须知安装设定／调整疑难解答连接电缆确认显示器已经关闭。连接PC。注意 • 当用HD2441W显示器替换当前显示器时，在连接PC之前，必须参考分辨率表（参见第3页），将分辨率和垂直频率等PC设定更改为对HD2441W显示器有效的设定。 1. 确认PC的已经关闭。 2. 用一根与连接器匹配的信号电缆连接显示器和PC。连接到电缆连接器后，请拧紧连接器的螺钉，使配合紧密。显示器上的连接器 PC上的连接器 DVI-D连接器 DVI连接器信号电缆FD-C39（已提供）数字连接 Windows Macintosh D-Sub mini 15针连接器 D-Sub mini 15针连接器信号电缆MD-C87（已提供）模拟连接 Windows Macintosh...
Seite 139 用前须知安装设定／调整疑难解答 3. 将USB电缆连接至PC（下游）和显示器（上游）的USB端口。必须连接至符合PC（PC 1/PC 2）USB端口（上游）。 • DVI-D连接器（PC 1）：使用PC 1 USB端口。 • D-Sub迷你15针连接器（PC 2）：使用PC 2 USB端口。显示器上的连接器 PC上的连接器下游上游 USB电缆MD-C93（已提供） * 如果显示器连接两台PC，请另外购买电缆。注意 • 使用USB电缆将显示器连接至PC时，显示器上的USB设定必须根据所使用的PC进行更改（参见第 13页）。注 • 显示器具有 USB 音频功能。通过连接 USB 电缆，可以用扬声器欣赏来自 PC 的声音。连接USB设备。...
Seite 140 用前须知安装设定／调整疑难解答连接AV设备。 1. 确认AV设备已经关闭。 2. 使用HDMI信号电缆将显示器连接至AV设备。 AV设备上的连接器显示器上的连接器（输出） HDMI连接器 HDMI电缆00M0J261/00M0J262（已提供） * HDMI连接器如果HDMI输出连接两台AV设备，请另外购买电缆。连接扬声器。 1. 使用与连接器相符的音频电缆将显示器连接至扬声器。扬声器上的连接器显示器上的连接器（输入）音频电缆 * 立体声迷你插孔（针形插孔）音频电缆 * 立体声迷你插孔请购买电缆。注 • 使用耳机时，请将耳机连接至显示器上的耳机插孔。耳机插孔耳机将显示器的电源线插头插入电源插座。 1. 将电源线插头插入电源插座和显示器上的电源连接器。...
Seite 141 用前须知安装设定／调整疑难解答调整屏幕高度和角度调整屏幕高度，并将屏幕倾斜和旋转到最佳工作位置。...
Seite 142 用前须知安装设定／调整疑难解答显示屏幕按打开显示器。显示器电源指示灯亮起蓝色。打开外接设备电源。切换输入信号，以显示来自该设备的图像。 1. 按输入选择菜单出现输入选择菜单。 2. 左右滑动滑杆选择输入信号，并轻敲滑杆。出现画面图像。屏幕上出现图像后，请根据显示器状态执行以下操作。  从PC接收模拟信号时（在PC 2输入选择时）[自动屏幕/范围调节] 执行自动调节功能。屏幕（时钟、相位、位置）和信号输出范围均自动调节。当输入数字信号时（在PC 1输入选择时）则不需要自动调节功能，因为图像将根据显示器的预设数据而正确显示。 1. 按。出现设定菜单。 2. 选择<屏幕>图标并轻敲滑杆。屏幕菜单出现<屏幕>菜单。 3. 选择<自动屏幕调节>图标并轻敲滑杆。出现信息窗口。 4. 选择“是”并轻敲滑杆。自动屏幕调节功能启用，时钟、相位和屏幕位置均自动调节。...
Seite 143 用前须知安装设定／调整疑难解答  采用USB连接连接PC时[USB] 根据所使用的PC，将显示器的USB设定切换到“PC 1”或“PC 2”。如果设定不当，则与显示器连接的USB设备可能无法工作，或扬声器可能没有声音。注意 • 切换USB设定时，可能会出现信息窗口。信息： “如果改变USB设定，与所选PC的USB连接将会丢失。是否要改变设定？” 显示该信息时，请注意以下事项。 - 将USB存储器等存储设备连接至显示器时，切勿改变设定。否则数据可能丢失和损坏。必须移除存储设备后再改变USB设定。 - 当声音播放等应用程序正在工作时，切勿改变设定。当设定返回原来设定时，可能不输出声音。必须退出应用程序后再改变USB设定。 1. 按。出现设定菜单。 2. 选择<USB>图标并轻敲滑杆。出现<USB>菜单。 USB菜单 3. 左右滑动滑杆以选择设定。 4. 完成设定后，轻敲滑杆。 USB设定完成。 5. 按。退出设定菜单。 ...
Seite 144 用前须知安装设定／调整疑难解答选择显示模式切换色彩模式可以轻松设定适当的显示模式。色彩模式（对于PC输入信号）文本适合字处理器或电子表格软件的文本。图片适合显示照片或图片图像。动画适合播放动画。自定义（PCx*）用来执行需要的设定。 sRGB 适合与支持sRGB的周边设备进行颜色匹配。（对于VIDEO输入信号）标准标准视频显示。柔和适合影院效果。动态适合轮廓清晰的图像。自定义（VIDEOx * ）用来执行需要的设定。 * 显示当时选择的输入。按。出现设定菜单。选择<色彩>图标并轻敲滑杆。出现<色彩>菜单。色彩菜单选择<色彩模式>图标并轻敲滑杆。出现<色彩模式>菜单。左右滑动滑杆以选择模式。色彩模式菜单...
Seite 145 用前须知安装设定／调整疑难解答调整亮度 BrightRegulator 屏幕亮度将根据图像亮度和显示器下方传感器检测到的环境亮度进行自动调节。手动设定按。出现设定菜单。选择<色彩>图标并轻敲滑杆。出现<色彩>菜单。色彩菜单选择<亮度>图标并轻敲滑杆。出现<亮度>菜单。左右滑动滑杆以调节亮度。滑杆滑动到左使亮度变暗，滑动到右则变亮。亮度菜单在想要的亮度处轻敲滑杆。指定的亮度即被保存。按。退出设定菜单。注意 • 切勿盖住传感器。基本设定和调整已经完成。若需要高级设定／调整的详细信息，请参考光盘中的用户手册。...
Seite 146 用前须知安装设定／调整疑难解答无图片的问题若已使用建议的修正方法后仍然无画面显示，请与您所在地的经销商联系。 1. 检查电源指示灯。症状状态原因和补救措施 • 检查电源线是否已正确连接。无图片电源指示灯不亮。 • 按。电源指示灯点亮（橙色）。用切换输入信号。（输入PC信号时，）按键盘上的某个键，或单击鼠标。将PC开机。（输入VIDEO信号时，）打开AV设备电源。电源指示灯点亮（蓝色）。检查外接设备是否正确连接至显示器。（输入PC信号时，）检查增益 * 设定。（输入VIDEO信号时，）检查场频 * 设定。增益调节和场频设定的详细说明，请参阅CD-ROM中的用户指南。 2. 查看屏幕上的出错信息。即使显示器功能正常，当输入信号不正确时，这些信息仍会出现。症状...
Seite 147 Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß...

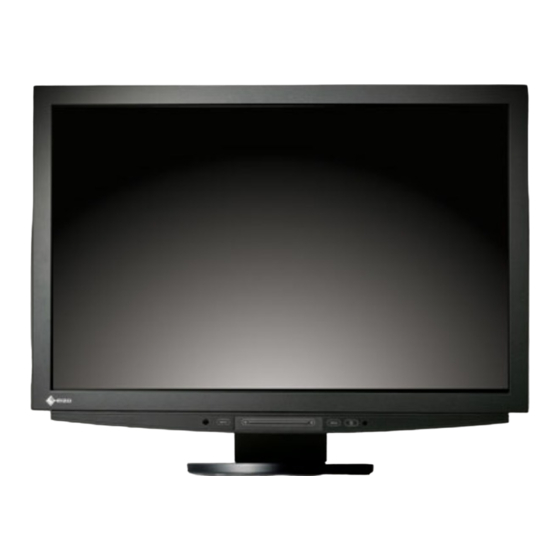

Eizo FlexScan HD2441W Installationshandbuch

Verfügbare Sprachen

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Eizo FlexScan HD2441W

Inhaltszusammenfassung für Eizo FlexScan HD2441W

Inhaltsverzeichnis
