Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und das Installationsanleitung (separater Band) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. • Lesen Sie das Installationsanleitung (separater Band) • Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung: http://www.eizo.com...
Seite 2
Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden. EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen.
Hinweise für diesen Monitor Neben dem Erstellen von Dokumenten, Betrachten von Multimedia-Inhalten und andere allgemeine Verwendungszwecke eignet sich dieses Produkt auch für andere Anwendungen, wie zum Beispiel die Erstellung von Grafiken oder die Verarbeitung von digitalen Fotos, bei denen eine präzise Farbwiedergabe eine große Bedeutung spielt.
Reinigung Warnung Verwenden Sie keine Lösungsmittel oder Chemikalien wie Verdünnungsmittel, Benzol, Wachs, Alkohol oder • Poliermittel. Dadurch könnte das Gehäuse oder das LCD-Display beschädigt werden. HINWEIS „ScreenCleaner“ wird zur Reinigung der LCD-Displayoberfläche empfohlen. • ● LCD-Display Säubern Sie das LCD-Display mit einem weichen Tuch aus Baumwolle oder einem Brillenputztuch. •...
Einstellung des Monitors .... Hinweise zur Auswahl des richtigen Schwenkarms für -1. Aktivieren/Deaktivieren der Modusauswahl Ihren Monitor ............... 50 [Modus-Einstellg.] ......... Hinweis zur Ergonomie ..........50 -. Sperren von Tasten [Bediensperre] .... -. Einstellen der EIZO-Logo-Anzeige [Logo] ...6 INHALT...

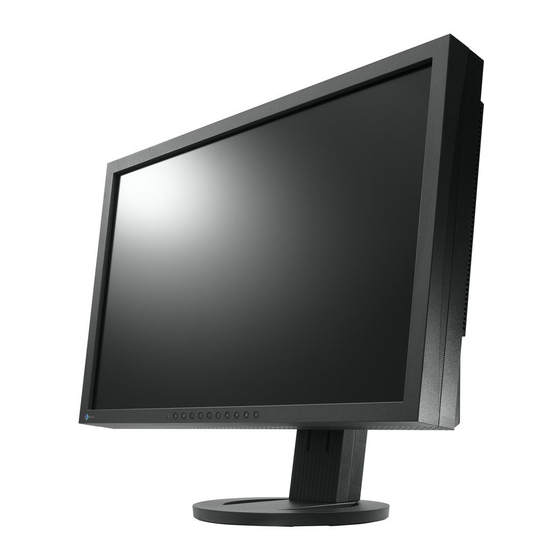

Kapitel 1 Einführung Vielen Dank, dass Sie sich für einen Farbmonitor von EIZO entschieden haben. 1-1. Leistungsmerkmale 22 “ Breitbildformat LCD (SX2262W) / 24 “ Breitbildformat LCD (SX2462W) • Auflösung 1920 Punkte × 1200 Zeilen • Gilt für DisplayPort (gültig für 8-Bit- oder 10-Bit-Version, nicht für Audiosignale) •...
1-. Bedienelemente und Funktionen Z. B. SX2462W Justierungsmenü 9 10 Erkennt die Umgebungshelligkeit. Funktion zur Auto EcoView. Sensor (seite Schaltet zwischen den Signalen zweier angeschlossener Computer um. Taste (seite Ermöglicht das Wechseln des FineContrast-Modus. (seite Taste Zeigt Informationen zum Monitor oder zu Eingabesignalen an. (seite Taste Passt die Helligkeit an.
1-. Dienstprogramm-CD „EIZO LCD Utility Disk“ (CD-ROM) wird mit dem Monitor mitgeliefert. Die nachstehende Tabelle zeigt den CD-Inhalt sowie eine Übersicht der Softwareprogramme. ● Übersicht zum CD-Inhalt und zur Software Die CD beinhaltet eine Benutzerhandbuch zur Justierung und eine Bedienungsanleitung. Nähere Informationen zur Inbetriebnahme der Software oder zum Zugriff auf Dateien finden Sie in der Textdatei „Readme.txt“...
1-. Grundlegende Bedienung und Funktionen Grundeinstellungen des Justierungsmenüs Anzeigen des Justierungsmenüs Drücken Sie Das Justierungsmenü wird angezeigt. Menütitel Aktueller Modus Element Einstellungen Menü Anpassen/Einstellen Wählen Sie mit ein Menü zum Anpassen/Einstellen aus, und drücken Sie Wählen Sie mit ein Element zum Anpassen/Einstellen aus, und drücken Sie Passen Sie das ausgewählte Element mit an/stellen Sie es ein, und drücken Sie Beenden...
Anzeigen der Tastenführung Drücken Sie die Tasten an der Vorderseite (außer Taste ). Die Tasteninformationen werden über der Taste angezeigt. (Wird der Monitor im „Hochformat“ verwendet, werden die Tasteninformationen neben der Taste angezeigt.) HINWEIS Die Tasteninformation bleibt auch bei eingeblendeten Justierungsmenü oder -modus angezeigt. •...
Funktionen Die nachstehende Tabelle zeigt sämtliche Justierungsmenü für die Justage und Einstellung des Monitors. Hauptmenü Element Anpassen/Einstellen „2-3. Farbeinstellung“ Farbe (seite Helligkeit Kontrast Temperatur Gamma Erweiterte Farbton Einst. Sättigung Kontrastverstärker Umrissverstärkung Gain-Einstellung 6 Farben „3-9. Wiederherstellen der Farbe zurücksetzen Standardeinstellung“ (seite „2-4.
Auflösung einstellen Führen Sie die folgenden Schritte aus, wenn die Bildschirmauflösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Bildschimauflösung ändern möchten. ● Windows 7 Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop. Klicken Sie im angezeigten Menü...
-. Richtige Bildschirmanzeige Digitaleingang Wenn Sie einen digitalen Eingang verwenden, werden Bilder durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt. Weitere Informationen zum Durchführen der erweiterten Justage finden Sie unter „2-3. Farbeinstellung“ (seite 18) und auf den folgenden Seiten. Analogeingang Warnung Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Justierung beginnen.
Bereiten Sie die das Anzeigemuster für die Justage der analogen Anzeige vor. Legen Sie die „EIZO LCD Utility Disk“ in den PC ein, und öffnen Sie dann „Dateien für Justierungsmuster“. HINWEIS Nähere Informationen zu „Dateien für Justierungsmuster“ finden Sie in der Datei „Readme.txt“.
Führen Sie für folgende Objekte erweiterte Justierungen mit dem Menü <Bildparameter> unter <Analogjustierung> durch. Passen Sie Clock, Phase und Bildposition in der hier vorliegenden Reihenfolge an. ● So vermeiden Sie vertikale Balken [Clock] Vorgehensweise Wählen Sie im Menü <Analogjustierung> die Option <Clock>, und drücken Sie Stellen Sie die Uhr mit oder ein.
Passen Sie die Farbabstufung an. ● So stellen Sie die Farbabstufung automatisch ein [Bereich] Jede Farbabstufung (0 - 255) wird durch das Justieren der Signalausgangsimpedanz angezeigt. Vorgehensweise Zeigen Sie Muster 2 im Vollbildmodus mit den „Dateien für Justierungsmuster“ auf dem Monitor an. Wählen Sie im Menü...
-. Farbeinstellung ● So wählen Sie den Anzeigemodus (FineContrast) Mit dem FineContrast wählen Sie den geeigneten Modus für die Monitoranwendung aus. FineContrast-Modus Modus Zweck Benutzerdefinierte Farbeinstellungen möglich. 1-User1 2-User2 3-User3 4-Text Einstellung für Textverarbeitungen und Tabellenkalkulationen. Einstellung für Fotos und Bilder. 5-Picture 6-Movie Einstellung für animierte Bilder.
● So führen Sie erweiterte Justierungen durch Mit dem Menü <Farbe> im Justierungsmenü können Sie die Farbeinstellungen unabhängig für jeden Modus festlegen und speichern. Warnung Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Farbeinstellung beginnen. •...
● So stellen Sie die Helligkeit ein [Helligkeit] Die Bildschirmhelligkeit wird durch Verändern der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) eingestellt. Justierungsbereich: 0 bis 100% Vorgehensweise Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie Wählen Sie im Menü <Farbe> die Option <Helligkeit>, und drücken Sie Stellen Sie die Helligkeit mit oder ein.
● So stellen Sie den Gain-Wert ein [Gamma] Der Gamma-Wert kann eingestellt werden. Die Leuchtdichte des Monitors variiert je nach Eingangssignal. Die Abweichungsrate verhält sich jedoch nicht proportional zum Eingangssignal. Der Ausgleich zwischen Eingangssignal und der Leuchtdichte des Monitors wird als „Gamma-Korrektur“ bezeichnet.
● Kontrastverstärker aktivieren/deaktivieren [Kontrastverstärker] Mit dieser Funktion werden die Helligkeit und der Eingangspegel der Hintergrundbeleuchtung verwaltet, damit diese mit dem angezeigten Bild übereinstimmen. Außerdem wird dadurch der Kontrast der Bilder verbessert, weil die Gammawerte korrigiert werden. Vorgehensweise Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie Wählen Sie im Menü...
● So stellen Sie sechs Farben [6 Farben] ein: Der Farbton und die Sättigung können für alle sechs Farben eingestellt werden: Magenta, Rot, Gelb, Grün, Cyan und Blau. Justierungsbereich: -100 bis 100 Vorgehensweise Wählen Sie im Justierungsmenü <Farbe>, und drücken Sie Wählen Sie im Menü...
2-4. Niedrigere Auflösung einstellen ● So ändern Sie die Bildgröße [Bildgröße] Ein Bild mit anderer als der empfohlenen Auflösung wird automatisch im Vollbild angezeigt. Die Bildgröße kann über das Menü <Bildparameter> mithilfe der Option <Bildgröße> geändert werden. Menü Funktion Zeigt ein Bild im Vollbild an. Bilder sind manchmal verzerrt, da die vertikale Rate Vollbild nicht der horizontalen Rate entspricht.
Kapitel Einstellung des Monitors -1. Aktivieren/Deaktivieren der Modusauswahl [Modus-Einstellg.] Ermöglicht nur die Auswahl der angegebenen Modi. Verwenden Sie diese Funktion, wenn kein Anzeigemodus verfügbar ist oder der Anzeigemodus beibehalten werden soll. Vorgehensweise Wählen Sie im Justierungsmenü <Werkzeuge>, und drücken Sie Wählen Sie im Menü...
-. Einstellen der EIZO-Logo-Anzeige [Logo] Das EIZO-Logo wird beim Einschalten des Monitors auf dem Bildschirm angezeigt. Mit dieser Funktion können Sie die Anzeige des EIZO-Logos aktivieren oder deaktivieren. Vorgehensweise Drücken Sie , um den Monitor auszuschalten. Halten Sie gedrückt und drücken Sie mindestens 2 Sekunden lang , um den Monitor einzuschalten.
-. Einstellen der Sprache [Sprache] Diese Funktion ermöglicht die Einstellung einer Sprache für das Justierungsmenü oder die Anzeige von Meldungen. Mögliche Sprachens English/Deutsch/Französisch/Spanisch/Italienisch/Schwedisch/Japanisch/Vereinfachtes Chinesisch/ Traditionelles Chinesisch Vorgehensweise Wählen Sie im Justierungsmenü <Menü Einstellung>, und drücken Sie Wählen Sie im Menü <Menü Einstellung> die Option <Sprache>, und drücken Sie Stellen Sie mit oder eine Sprache ein.
-8. Automatische Schärfeeinstellung aktivieren/ deaktivieren [Autom. Schärfe] Durch Aktivieren der automatischen Schärfeeinstellung werden die Umrisse dem angezeigten Bild entsprechend angepasst. Dadurch werden die Darstellung und Texturen verbessert. Vorgehensweise Wählen Sie im Justierungsmenü die Option <Werkzeuge>, und drücken Sie Wählen Sie im Menü <Werkzeuge> die Option <Autom. Schärfe>, und drücken Sie Wählen Sie „Ein“...
Kapitel Energiesparfunktion -1. Einstellen der Energiesparfunktion [Energie sparen] Diese Funktion ermöglicht das Wechseln in den Energiesparmodus je nach PC-Status. Wechselt der Monitor in den Energiesparmodus, wird kein Bild auf dem Bildschirm angezeigt. Warnung Durch Ausschalten des Netzschalters oder vollständiges Ziehen des Netzkabels wird die Stromversorgung des •...
-. Festlegen der automatischen Helligkeitseinstellung des Monitors [Auto EcoView] Der Sensor an der Unterseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem mit der Auto EcoView-Funktion angepasst werden kann. Warnung Achten Sie darauf, dass der Sensor unten am Bildschirm bei Verwendung der Auto EcoView-Funktion nicht •...
Kapitel Fehlerbeseitigung Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen Fachhändler in Ihrer Nähe. Problem: Kein Bild → Siehe Nr.1 - Nr.2. • Bildprobleme (digitaler Eingang) → Siehe Nr.3 - Nr.8. • Bildprobleme (analoger Eingang) → Siehe Nr.3 - Nr.12. •...
Seite 32
Mögliche Ursache und Lösung Probleme . Zeichen sind unscharf. • Prüfen Sie, ob die Signaleinstellung Ihres PCs mit den Einstellungen für Auflösung und vertikale Bildwiederholfrequenz des Monitors übereinstimmt. (seite • Ändern Sie die Einstellung mit der Option <Umrissverstärkung>. (seite Nachbilder treten vor allem bei LCD-Monitoren auf. .
Seite 33
Mögliche Ursache und Lösung Probleme Prüfen Sie, ob das USB-Kabel richtig eingesteckt ist. 16. Der an das USB-Kabel angeschlossene • (seite Monitor wird nicht erkannt. / An den Monitor Verwenden Sie einen anderen USB-Anschluss. • angeschlossene USB-Geräte funktionieren nicht Wenden Sie sich an Ihren Fachhändler vor Ort, wenn ordnungsgemäß.
Kapitel 6 Referenz 6-1. Anbringen eines Schwenkarms Statt des Standfußes kann ein Schwenkarm oder ein anderer Standfuß am Monitor angebracht werden. Verwenden Sie einen EIZO-Schwenkarm oder -Standfuß. Warnung • Wenn Sie einen Schwenkarm anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch.
6-. Anschließen von mehr als zwei PCs an den Monitor Mehr als zwei PCs können über den DVI-I- und den DisplayPort-Anschluss auf der Rückseite an den Monitor angeschlossen werden. Beispiele für den Anschluss DisplayPort- DVI-I-Anschluss Anschluss Zu PC 1 15-poliger Mini- D-Sub-Anschluss Analog Signalkabel...
● So stellen Sie die Auswahl des Eingangssignals ein [Signaleingang] Der Monitor erkennt den Anschluss, über den PC-Signale empfangen werden. Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert, zeigt der Monitor automatisch den Eingang des anderen Signals an. Einstellung Funktion Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert,...
Ein PC mit USB-Anschluss oder ein anderer an einen USB-kompatiblen PC angeschlossener USB- Windows 2000/XP/Vista/7 oder Mac OS 9.2.2 und OS X 10.2 oder höher EIZO USB-Kabel (MD-C93) Warnung Dieser Monitor funktioniert je nach zu verwendendem PC, Betriebssystem oder Peripheriegerät möglicherweise •...
6-. Anzeigen der Monitorinformationen ● Anzeigen der Monitorinformationen durch Drücken von Diese Anzeige zeigt die Energiesparquote, die Reduzierung des Stromverbrauchs und CO -Reduzierung als Ergebnis der Helligkeit des Monitors. (Beispiel) HINWEIS Reduzierung des Stromverbrauchs: Reduzierung des Stromverbrauchs für die Hintergrundbeleuchtung als •...
Pin-Belegung • DVI-I-Anschluss 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 19 20 21 22 23 24 17 18 Pin-Nr. Signal Pin-Nr. Signal Pin-Nr. Signal T.M.D.S. Data 2- T.M.D.S. Data1/3 Shield T.M.D.S. Data 2+ T.M.D.S.
Seite 44
Liste ZUBEHÖR EIZO „ScreenCleaner“ Reinigungssatz PP200 Signalkabel Lautsprecher i•Sound L3 Die aktuellsten Informationen zum Zubehör finden Sie auf unserer Website. http://www.eizo.com Kapitel 6 Referenz...
6-6. Glossar Auflösung Das LCD-Display besteht aus einer großen Anzahl von Bildelementen bestimmter Größe (Pixeln), die durch Aufleuchten den Bildschirminhalt darstellen. Der Monitor setzt sich aus 1.920 horizontalen und 1.200 vertikalen Pixeln zusammen. Bei einer Auflösung von 1.920 × 1.200 Pixeln werden alle Pixel im Vollbildmodus angezeigt (1:1).
Seite 46
Gain-Einstellung Justiert die Farbparameter für Rot, Grün und Blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den Farbfilter des LCD-Displays durchdringt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Ändern der Intensität, mit der das Licht die einzelnen Farbfilter durchdringt, verändert werden.
6-7. Voreingestellte Taktraten Die folgende Tabelle enthält die werkseitig voreingestellten Videotaktraten (nur bei analogem Signal). Warnung Je nach angeschlossenem PC kann die Anzeigeposition variieren, sodass Justierungen mithilfe des • Justierungsmenüs erforderlich sein können. Wird ein Eingangssignal verwendet, das in der Tabelle nicht aufgeführt ist, passen Sie den Bildschirm •...
Seite 48
Gilt nur für SX2262W. Congratulations! The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the Impact on our natural environment.
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. - AC Cord...
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß...
