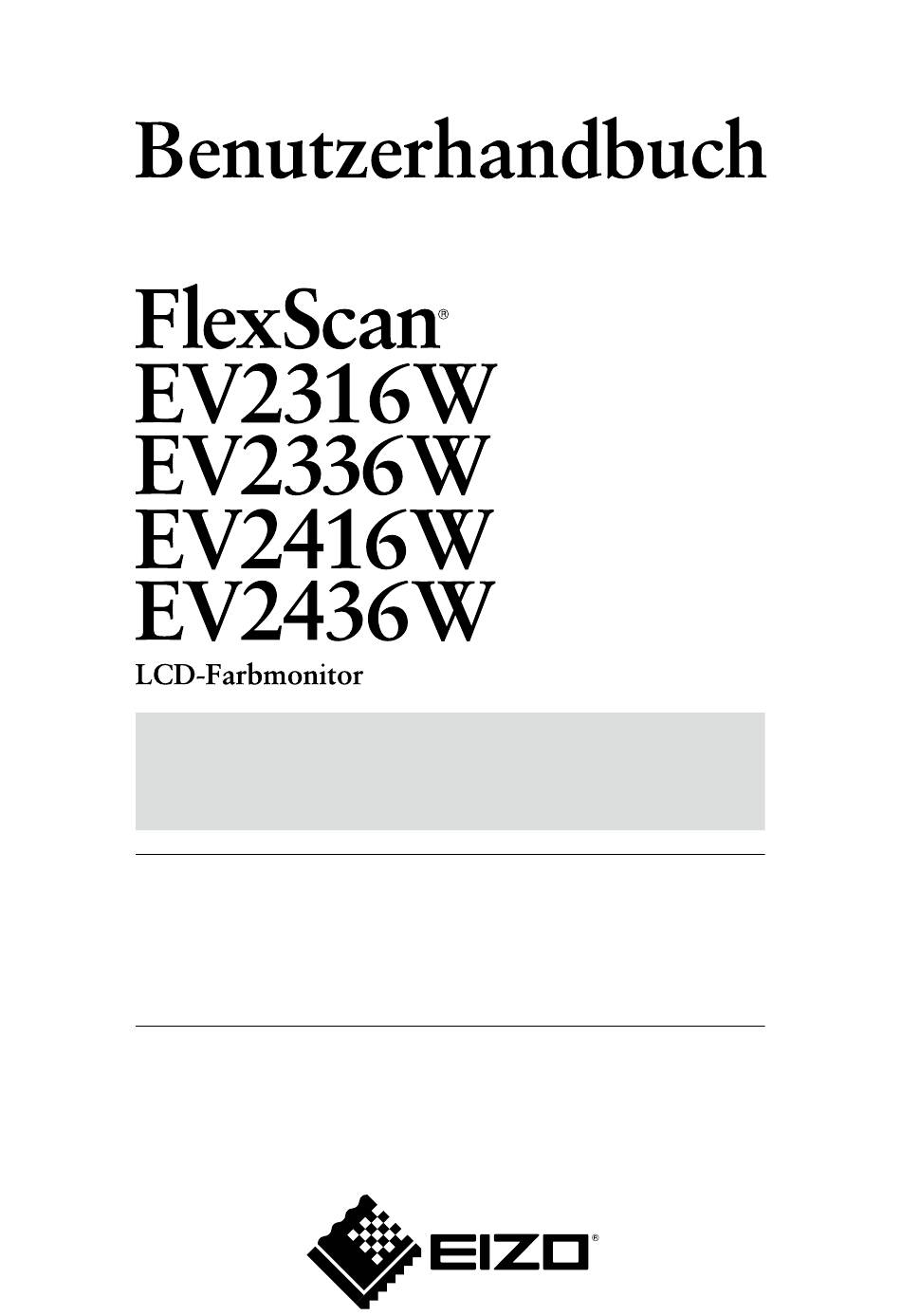

Eizo FlexScan EV2316W Benutzerhandbuch
Lcd-farbmonitor
Vorschau ausblenden
Andere Handbücher für FlexScan EV2316W:
- Benutzerhandbuch (78 Seiten) ,
- Installationsanleitung (2 Seiten) ,
- Kurzanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wichtig
Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch
und die Installationsanleitung (separater Band) aufmerksam durch, um
sich mit der sicheren und effizienten Bedienung vertraut zu machen.
• Grundlegende Informationen, angefangen mit dem Verbinden des
Monitors mit einem Computer bis hin zur Inbetriebnahme, finden Sie
in der Installationsanleitung.
• Das aktuelle Benutzerhandbuch steht auf unserer Website zum
Herunterladen zur Verfügung:
www.eizoglobal.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eizo FlexScan EV2316W
Inhaltszusammenfassung für Eizo FlexScan EV2316W
- Seite 1 Wichtig Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und die Installationsanleitung (separater Band) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. • Grundlegende Informationen, angefangen mit dem Verbinden des Monitors mit einem Computer bis hin zur Inbetriebnahme, finden Sie in der Installationsanleitung.
-
Seite 2: Stelle Der Warnungshinweise
Spezifikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO Corporation in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden. -
Seite 3: Hinweise Für Diesen Monitor
99,9994%. Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich bitte an Ihren lokalen EIZO-Handelsvertreter. Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z. -
Seite 4: Reinigung
Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsflüssigkeit an den Innen- und Außenseiten des Monitors. Stellen Sie in diesem Fall den Monitor nicht an. Warten Sie stattdessen bis die Kondensationsflüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen. -
Seite 5: Inhaltsverzeichnis
CD-Inhalt und Softwareübersicht ....11 3-4. Aktivieren / Deaktivieren der DDC/CI- ● So verwenden Sie „ScreenManager Pro Kommunikation ...........31 for LCD (DDC/CI) / EIZO ScreenSlicer“ ..11 3-5. Sperre der Bedienung ........ 32 1-4. Grundlegende Bedienung und 3-6. Einstellen der Ausrichtung ......32 Funktionen ............11... - Seite 6 5-4. Bildverarbeitungsprobleme (nur für analog) ..........43 5-5. Andere Probleme ........44 Kapitel 6 Referenz ........... 46 6-1. Anbringen des optionalen Schwenkarms ... 46 6-2. Abnehmen/Anbringen des Sockels des Standfußes ...........47 6-3. Anbringen/Abnehmen der Kabelabdeckung ......... 50 6-4. Anschließen mehrerer PCs ......52 ●...
-
Seite 7: Kapitel 1 Einführung
Kapitel 1 Einführung Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben. 1-1. Leistungsmerkmale • 23,0“-Breitbildformat LCD (EV2316W / EV2336W) • 24,1“-Breitbildformat LCD (EV2416W / EV2436W) • Unterstützt eine Auflösung von 1920 × 1080 (EV2316W / EV2336W) •... - Seite 8 *2 Referenzwerte: EV2316W Maximaler Stromverbrauch: 37 W (Maximale Helligkeit, wenn ein USB-Gerät angeschlossen ist, der Lautsprecher arbeitet, bei Standardeinstellungen) Standardmäßiger Stromverbrauch: 10 W (Helligkeit 120 cd/m , wenn kein USB-Gerät angeschlossen ist, der Lautsprecher nicht arbeitet, bei Standardeinstellungen) EV2336W Maximaler Stromverbrauch: 40 W (Maximale Helligkeit, wenn ein USB-Gerät angeschlossen ist, der Lautsprecher arbeitet, bei Standardeinstellungen) Standardmäßiger Stromverbrauch: 14 W (100VAC, Helligkeit 120 cd/m , wenn kein USB-Gerät angeschlossen ist,...
-
Seite 9: Bedienelemente Und Funktionen
1-2. Bedienelemente und Funktionen ● Vorderseite Einstellungsmenü 1. EcoView Sense- Erkennt die Bewegung einer Person vor dem Monitor (EcoView Sense-Funktion (Seite 37)). Sensor 2. Umgebungslichtsensor Erkennt die Umgebungshelligkeit (Auto EcoView-Funktion (Seite 36)). Zeigt das Einstellungsmenü der Energiesparfunktion an (Auto EcoView (Seite 36), EcoView Taste... -
Seite 10: Rückseite
● Rückseite 10. Hauptnetz-Schalter Schaltet die Stromzufuhr ein ( ) oder aus ( 11. Netzanschluss Dient zum Anschluss des Netzkabels. Links: DisplayPort-anschluss / Mitte: DVI-D-anschluss / Rechts: 15-poliger Mini-D- 12. Signaleingang Subanschluss 13. Öffnung für Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem. Diebstahlsicherung 14. -
Seite 11: Eizo Lcd Utility Disk
1-3. EIZO LCD Utility Disk Eine „EIZO LCD Utility Disk“ (CD-ROM) wird ist im Lieferumfang des Produkts enthalten. Die nachstehende Tabelle zeigt den CD-Inhalt und eine Übersicht der Softwareprogramme. ● CD-Inhalt und Softwareübersicht Die CD-ROM enthält Softwareprogramme für die Justierung sowie das Benutzerhandbuch. Siehe die Datei Readme.txt auf der CD für Vorgehensweisen zur Inbetriebnahme der Software oder zum Zugriff auf Dateien. - Seite 12 Justierung / Einstellung 1. Wählen Sie mit , ein Menü zum Justieren / Einstellen, und drücken Sie anschließend . Das Untermenü wird eingeblendet. 2. Wählen Sie mit , ein Element zum Justieren / Einstellen, und drücken Sie anschließend . Das Menü...
-
Seite 13: Funktionen
„So stellen Sie die Helligkeit des nicht angezeigten Bereichs ein“ (Seite 29) Menü Einstellung Ausrichtung „3-6. Einstellen der Ausrichtung“ (Seite 32) Logo „3-7. Anzeigen und Ausblenden des EIZO- Logos“ (Seite 32) Menü-Position „3-8. Änderung der Anzeigeposition des Einstellungsmenü.“ (Seite 33) Zurücksetzen „So setzen Sie alle Einstellungen auf die... -
Seite 14: Kapitel 2 Bildschirmjustierung
Kapitel 2 Bildschirmjustierung 2-1. Kompatible Auflösungen Der Monitor unterstützt die folgenden Auflösungen. ● EV2316W Analoges Eingang (D-Sub) Vertikale Auflösung Geeignete Signale Punktfrequenz Abtastfrequenz 640 × 480 60 Hz 800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 148.5 MHz 1280 ×... -
Seite 15: Ev2336W
● EV2336W Analoges Eingang (D-Sub) Vertikale Auflösung Geeignete Signale Punktfrequenz Abtastfrequenz 640 × 480 VGA, VESA ~75 Hz 720 × 400 VGA TEXT 70 Hz 800 × 600 VESA ~75 Hz 1024 × 768 VESA ~75 Hz 148.5 MHz 1280 × 720 CEA-861 60 Hz (Max.) -
Seite 16: Ev2416W
● EV2416W Analoges Eingang (D-Sub) Vertikale Auflösung Geeignete Signale Punktfrequenz Abtastfrequenz 640 × 480 60 Hz 800 × 600 VESA 60 Hz 1024 × 768 VESA 60 Hz 1280 × 720 CEA-861 60 Hz 193.3 MHz 1280 × 960 VESA 60 Hz (Max.) 1280 ×... -
Seite 17: Ev2436W
● EV2436W Analoges Eingang (D-Sub) Vertikale Auflösung Geeignete Signale Punktfrequenz Abtastfrequenz 640 × 480 VGA, VESA ~75 Hz 720 × 400 VGA TEXT 70 Hz 800 × 600 VESA ~75 Hz 1024 × 768 VESA ~75 Hz 1280 × 720 CEA-861 60 Hz 193.3 MHz... -
Seite 18: Einstellung Der Auflösung
2-2. Einstellung der Auflösung Führen Sie die folgenden Schritte aus, wenn die Auflösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Auflösung ändern möchten. ● Windows 8 / Windows 7 1. Für Windows 8, klicken Sie auf die „Desktop“-Kachel auf der Startseite, um den Desktop aufzurufen. 2. -
Seite 19: Justierung Der Farbe
2-3. Justierung der Farbe ● So wählen Sie den Anzeigemodus (FineContrast-Modus) Diese Funktion ermöglicht die einfache Auswahl eines gewünschten Modus entsprechend der Monitoranwendung. Anzeigemodi Modus Zweck User1 Wählen Sie dies, um einen gewünschten Satz an Parametereinstellungen zu definieren. User2 sRGB Geeignet für den Farbabgleich mit Peripheriegeräten, die sRGB unterstützen. -
Seite 20: Justierbare Einstellungen In Den Einzelnen Modi
● So führen Sie erweiterte Justierungen durch Mit dem Menü „Farbe“ im Einstellungsmenü können Sie die unabhängigen Farbeinstellungen für jeden Modus konfigurieren und speichern. Achtung • Es dauert etwa 30 Minuten, bis sich das Betriebsverhalten der elektrischen Bauteile stabilisiert hat. Bitte warten Sie nach dem Einschalten 30 Minuten oder mehr mit dem Einstellen des Monitors. -
Seite 21: So Stellen Sie Die Helligkeit Ein
● So stellen Sie die Helligkeit ein Die Bildschirmhelligkeit wird durch Verändern der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) justiert. Justierungsbereich 0 bis 100 Vorgehensweise 1. Drücken Sie 2. Verwenden Sie zur Justierung oder . 3. Drücken Sie , um den Vorgang zu beenden. Hinweis •... -
Seite 22: So Justieren Sie Die Farbtemperatur
● So justieren Sie die Farbtemperatur Die Farbtemperatur kann justiert werden. Die Farbtemperatur wird normalerweise verwendet, um den Farbton von „Weiß“ und / oder „Schwarz“ durch einen numerischen Wert auszudrücken. Dieser Wert wird in Grad „K“ (Kelvin) angegeben. Bei niedrigen Temperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt. -
Seite 23: So Justieren Sie Die Farbsättigung
● So justieren Sie die Farbsättigung Mit dieser Funktion können Sie die Farbsättigung justieren. Justierungsbereich -50 bis 50 Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie 2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie 3. -
Seite 24: So Justieren Sie Die Overdrive-Intensität (Nur Ev2336W / Ev2436W)
● So justieren Sie die Overdrive-Intensität (nur EV2336W / EV2436W) Die Overdrive-Intensität kann je nach Verwendung des Monitors mit dieser Funktion eingestellt werden. Sie können Bildverzögerungen mit der Einstellung „Verbessert“ verringern, wenn Sie animierte Bilder anzeigen. Justierungsbereich Verbessert, Standard, Aus Vorgehensweise 1. -
Seite 25: Bildjustage
Einstellungsverfahren Bereiten Sie sich darauf vor, die analogen Bildjustierungsmuster zu verwenden. Legen Sie die „EIZO LCD Dienstprogramm-CD“ in Ihren PC ein, und öffnen Sie dann die „Musterdateien für die Bildjustierung“. Hinweis • Ausführliche Informationen und Anleitungen zum Öffnen der „Musterdateien für die Bildjustierung“ finden Sie in der Readme.txt-Datei. - Seite 26 Führen Sie den automatischen Abgleich mit dem angezeigtem analogen Justierungsmuster erneut aus. ● So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein Vorgehensweise 1. Zeigen Sie Muster 1 als Vollbild mithilfe der „Musterdateien für die Bildjustierung“ auf dem Monitor an. 2.
-
Seite 27: So Korrigieren Sie Die Bildschirmposition
● So vermeiden Sie Flackern oder Unschärfe Vorgehensweise 1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie 2. Wählen Sie im Menü „Analogjustierung“ die Option „Phase“, und drücken Sie Das Menü „Phase“ wird eingeblendet. 3. Justieren Sie die Phase mit oder , um das Flackern oder die Unschärfen zu verringern. -
Seite 28: So Ändern Sie Unscharfe Zeichen / Linien
Justierung der Farbabstufungen. ● So stellen Sie die Farbabstufung automatisch ein Jede Farbabstufung (0 bis 255) kann durch die Justierung des Signalausgangspegels angezeigt werden. Vorgehensweise 1. Zeigen Sie Muster 2 als Vollbild mithilfe von „Musterdateien für die Bildjustierung“ auf dem Monitor an. 2. -
Seite 29: Ändern Der Bildgröße
2-5. Ändern der Bildgröße ● Ändern der Bildgröße Ein Bild mit einer anderen Auflösung als der empfohlenen wird automatisch als Vollbild angezeigt. Sie können die Bildgröße über die Option „Bildgröße“ ändern. Einstellung Funktion Vollbild Zeigt ein Bild als Vollbild an. Bilder sind manchmal verzerrt, da die vertikale Rate nicht der horizontalen Rate entspricht. -
Seite 30: Einstellung Des Monitors
Kapitel 3 Einstellung des Monitors 3-1. Justieren der Lautstärke Mit dieser Funktion können Sie die Lautstärke justieren. Justierungsbereich 0 bis 30 Vorgehensweise 1. Drücken Sie 2. Verwenden Sie zur Justierung oder . 3. Drücken Sie , um den Vorgang zu beenden. Hinweis •... -
Seite 31: Kompensation Eingeschränkter Betrachtungswinkel (Nur Ev2316W / Ev2416W)
3-3. Kompensation eingeschränkter Betrachtungswinkel (nur EV2316W / EV2416W) Wenn der Bildschirm von unten betrachtet werden soll, kann der Betrachtungswinkel so kompensiert werden, dass der Bildschirm wirkt, als würde er direkt von vorne betrachtet. -20˚ -40˚ Justierungsbereich -40˚, -20˚, Aus Vorgehensweise 1. -
Seite 32: Sperre Der Bedienung
Ihrer Grafikkarte dementsprechend geändert werden. Für weitere Informationen hierzu siehe das Benutzerhandbuch der Grafikkarte. 3-7. Anzeigen und Ausblenden des EIZO-Logos Das EIZO-Logo wird beim Einschalten des Monitors auf dem Bildschirm eingeblendet. Sie können wählen, ob Sie das EIZO-Logo anzeigen oder ausblenden möchten. Vorgehensweise 1. -
Seite 33: Änderung Der Anzeigeposition Des Einstellungsmenü
3-8. Änderung der Anzeigeposition des Einstellungsmenü. Sie können die Anzeigeposition des Einstellungsmenüs ändern. Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie 2. Wählen Sie im Menü „Monitoreinst.“ die Option „Menü Einstellung“, und drücken Sie 3. Wählen Sie im Menü „Menü Einstellung“ die Option „Menü-Position“, und drücken Sie Das Menü... -
Seite 34: So Setzen Sie „Ecoview Sense Einst." Zurück
● So setzen Sie „EcoView Sense Einst.“ Zurück Diese Funktion setzt alle Justierungen für „EcoView Sense Einst.“ auf die Standardeinstellungen zurück. Vorgehensweise 1. Drücken Sie 2. Wählen Sie im Menü „EcoView-Menü“ die Option „EcoView Sense Einst.“, und drücken Sie 3. Wählen Sie im Menü „EcoView Sense Einst.“ die Option „Zurücksetzen“, und drücken Sie 4. -
Seite 35: Energiesparfunktionen
Kapitel 4 Energiesparfunktionen 4-1. Einstellen der Energiesparfunktion ● Monitor Diese Funktion ermöglicht das Wechseln des Monitors in den Energiesparmodus je nach PC-Status. Wenn der Monitor in den Energiesparmodus gewechselt hat, werden keine Bilder auf dem Bildschirm angezeigt. Achtung • Durch Ausschalten des Hauptnetz-Schalters oder durch Abtrennen des Netzkabels wird die Stromversorgung des Monitors vollständig unterbrochen. -
Seite 36: Audioausgang
● Audioausgang An diesem Monitor können Sie die Audioausgabe von den Lautsprechern / Kopfhörern im Energiesparmodus ausschalten. Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Ton“, und drücken Sie 2. Wählen Sie im Menü „Ton“ die Option „Energie sparen“, und drücken Sie Das Menü... -
Seite 37: Ecoview Optimizer 2
● EcoView Optimizer 2 Mit der Funktion EcoView Optimizer 2 wird die Bildschirmhelligkeit automatisch gemäß dem Weißwert des Eingangssignals angepasst. Mithilfe dieser Funktion kann der Stromverbrauch reduziert werden, während die vom Eingangssignal angegebene Helligkeit bewahrt wird. Vorgehensweise 1. Drücken Sie 2. -
Seite 38: Einstellungsbereich
5. Wenn „Ein“ gewählt ist, wählen Sie „EcoView Sense Einst.“ zum Einstellen der Details. Element Einstellungsbereich Beschreibung Zeit 5, 30 sec Legt die Zeit fest, die verstreicht, bis die Meldung „Keine 1, 3, 5, 10, 15, 30, 45, 60 Anwesenheit erkannt“ erscheint, nachdem eine Person den Monitor verlassen hat. -
Seite 39: Überprüfen Der Energiesparstufe
4-5. Überprüfen der Energiesparstufe Das EcoView-Menü erlaubt es Ihnen, die Stromeinsparung, die CO -Reduzierung und die Öko-Leistungsstufe zu überprüfen. Je mehr Anzeigelampen, welche die Öko-Leistungsstufe repräsentieren, desto höher ist die erreichte Energiesparstufe. Beispiel: EV2436W Anzeige Vorgehensweise 1. Drücken Sie Das Menü „EcoView-Menü“ wird eingeblendet. Hinweis •... -
Seite 40: Fehlerbeseitigung
Kapitel 5 Fehlerbeseitigung Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen lokalen EIZO- Handelsvertreter in Ihrer Nähe. 5-1. Kein Bild Problem Mögliche Ursache und Lösung 1. Kein Bild • Prüfen Sie, ob das Netzkabel ordnungsgemäß... - Seite 41 Problem Mögliche Ursache und Lösung • Die Stromanzeige blinkt orange. • Es besteht eventuell ein Problem bei der DisplayPort- Verbindung. Beheben Sie das Problem, schalten Sie den Monitor aus und dann wieder ein. Schlagen Sie im Benutzerhandbuch des Ausgabegerätes für weitere Details nach.
-
Seite 42: Bildverarbeitungsprobleme (Für Digital Und Analog)
„Helligkeit“ oder „Kontrast“, um diese zu justieren. (Die Hintergrundbeleuchtung des LCD-Monitors hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich an Ihren lokalen EIZO- Handelsvertreter.) • Wenn der Bildschirm zu hell ist, schalten Sie die Auto EcoView. -
Seite 43: Bildverarbeitungsprobleme (Nur Für Digital)
5-3. Bildverarbeitungsprobleme (nur für digital) Problem Mögliche Ursache und Lösung 1. Die Monitorkonfiguration wird in der • Wenn zwei Monitore über DisplayPort an einem PC Mehrfach-Monitor-Konfiguration zu Einzel- angeschlossen sind, und die Stromversorgung eines monitor geändert (wenn DisplayPort ange- der Monitore mit dem Netzschalter ausgeschaltet wird, schlossen ist). -
Seite 44: Andere Probleme
5-5. Andere Probleme Problem Mögliche Ursache und Lösung 1. Das Einstellungsmenü wird nicht einge- • Prüfen Sie, ob die Bediensperrfunktion aktiv ist (siehe „3- blendet. 5. Sperre der Bedienung“ (Seite 32)). 2. „Glätten“ im Einstellungsmenü- • „Glätten“ kann nicht ausgewählt werden, wenn der „Bildparameter“... - Seite 45 „6-5. Verwenden von USB (Universal Serial Bus)“ (Seite ordnungsgemäß. 53)). • Verwenden Sie einen anderen USB-Anschluss. Wenden Sie sich an Ihren lokalen EIZO-Handelsvertreter vor Ort, wenn der PC oder die Peripheriegeräte bei Verwendung eines anderen USB-Anschlusses ordnungsgemäß funktionieren. (Weitere Details finden Sie im Handbuch zum PC.)
-
Seite 46: Kapitel 6 Referenz
Kapitel 6 Referenz 6-1. Anbringen des optionalen Schwenkarms Durch Abnehmen des Standfußelements kann ein optionaler Schwenkarm (oder ein optionaler Standfuß) angebracht werden. Hinweise zu einem passenden optionalen Schwenkarm (oder optionalen Standfuß) finden Sie auf unserer Website. www.eizoglobal.com Achtung • Wenn Sie einen Schwenkarm oder einen Standfuß anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch. •... -
Seite 47: Abnehmen/Anbringen Des Sockels Des Standfußes
6-2. Abnehmen/Anbringen des Sockels des Standfußes Abnehmverfahren Der Sockel des Standfußes, der beim Setup angebracht wurde, kann durch die folgenden Arbeitsschritte abgenommen werden. Legen Sie den LCD-Monitor auf ein weiches Tuch, das auf einer stabilen Unterlage ausgebreitet ist. Das Display muss dabei nach unten zeigen. Drehen Sie die Befestigungsschraube am Sockel des Standfußes, um sie abzunehmen. - Seite 48 Anbringverfahren Der Sockel des Standfußes kann - nachdem er entfernt worden ist - durch die folgenden Arbeitsschritte wieder an den Monitor angebracht werden. Prüfen Sie, dass die Befestigungsschraube fest an der Unterseite des Sockels des Standfußes befestigt ist. Setzen Sie den Sockel des Standfußes auf eine stabile Oberfläche. Führen Sie die Klammer des Standfußes in den Sockel des Standfußes ein.
- Seite 49 Drehen Sie die Klammer des Standfußes im Uhrzeigersinn, bis sie einrastet. Kapitel 6 Referenz...
-
Seite 50: Anbringen/Abnehmen Der Kabelabdeckung
6-3. Anbringen/Abnehmen der Kabelabdeckung Eine Kabelabdeckung ist im Lieferumfang des Produkts enthalten. Verwenden Sie den Halter, um die am Monitor angeschlossenen Kabel zu organisieren. Anbringverfahren Führen Sie die Kabel durch die Kabelabdeckung. Schließen Sie den Kabelhalter. Befestigen Sie den geschlossenen Kabelhalter am Standfuß. Hinweis •... - Seite 51 Abnehmverfahren Schließen Sie den Kabelhalter. Entfernen Sie den geschlossenen Kabelhalter vom Standfuß. Kapitel 6 Referenz...
-
Seite 52: Anschließen Mehrerer Pcs
6-4. Anschließen mehrerer PCs Das Produkt hat mehrere Anschlüsse zu Pcs und ermöglicht Ihnen das Umschalten der jeweiligen Anschlüsse für die Anzeige. Beispiele für den Anschluss DisplayPort- DVI-D-Anschluss D-Sub-Anschluss Anschluss Digital Digital (DVI) Analog (DisplayPort) (D-Sub) Signalkabel Signalkabel Signalkabel (PP200 mitgeliefert) (FD-C39 mitgeliefert) (MD-C87-Option) 15-poliger Mini-... -
Seite 53: So Stellen Sie Die Auswahl Des Eingangssignals Ein
● So stellen Sie die Auswahl des Eingangssignals ein Einstellung Funktion Automatik Der Monitor erkennt den Anschluss, über den PC-Signale empfangen werden. Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert, zeigt der Monitor automatisch den Eingang des anderen Signals an. Manuell Unabhängig davon ob ein Signal verfügbar ist, nutzt der Monitor den gewählten Anschluss. -
Seite 54: Verbindung (Einrichten Der Usb-Funktion)
● Verbindung (Einrichten der USB-Funktion) 1. Schließen Sie den Monitor mit dem Signalkabel zunächst an einen PC an, und starten Sie den PC. 2. Verbinden Sie mithilfe des USB-Kabels den USB-Eingang des PCs und den USB-Ausgang des Monitors. Die USB-Hub-Funktion wird nach dem Anschließen des USB-Kabels automatisch eingestellt. 3. -
Seite 55: Technische Daten
6-7. Technische Daten ● EV2316W LCD-Display Größe 23,0 Zoll (580 mm) Bauart TFT-Farb-LCD, LED-Hintergrundbeleuchtung Oberflächenbehandlung Antireflexionsbeschichtung Betrachtungswinkel Horizontal 170˚, Vertikal 160˚ (CR≥10) Punktabstand 0,2655 mm Reaktionszeit Schwarz-weiß-schwarz: Ca. 5 ms Horizontale Analog 31 - 68 kHz Abtastfrequenz Digital DVI 31 - 68 kHz DisplayPort 31 - 68 kHz Vertikale... -
Seite 56: Ev2336W
Beweglicher Bereich Neigung: 35˚ nach oben, 5˚ nach unten Drehen: 344˚ Höhenverstellung: 140 mm (5,5 Zoll) Rotation: 90˚ (im Uhrzeigersinn) Umgebungsbedingungen Temperatur Betrieb: 5˚C bis 35˚C (41˚F bis 95˚F) Transport/Lagerung: -20˚C bis 60˚C (-4˚F bis 140˚F) Luftfeuchte Betrieb: 20 % bis 80 % relative Luftfeuchte (ohne Kondensierung) Transport/Lagerung: 10 % bis 90 % relative Luftfeuchte (ohne... - Seite 57 Digitales Signal (DVI) TMDS (Single Link) Übertragungssystem Audioausgang Lautsprecherausgang: 1,0 W + 1,0 W (8 Ω, THD+N: 10 % oder weniger) Kopfhörerausgang: 2 mW + 2 mW (32 Ω, THD+N: 3 % oder weniger) Line In Eingangsimpedanz: 44 kΩ (Typ.) Eingangsstufe: 2,0 Vrms (Max.) Plug &...
-
Seite 58: Ev2416W
● EV2416W LCD-Display Größe 24,1 Zoll (610 mm) Bauart TFT-Farb-LCD, LED-Hintergrundbeleuchtung Oberflächenbehandlung Antireflexionsbeschichtung Betrachtungswinkel Horizontal 170˚, Vertikal 160˚ (CR≥10) Punktabstand 0,270 mm Reaktionszeit Schwarz-weiß-schwarz: Ca. 5 ms Horizontale Analog 31 - 76 kHz Abtastfrequenz Digital DVI 31 - 76 kHz DisplayPort 31 - 76 kHz Vertikale... -
Seite 59: Ev2436W
Beweglicher Bereich Neigung: 35˚ nach oben, 5˚ nach unten Drehen: 344˚ Höhenverstellung: 140 mm (5,5 Zoll) (131 mm (5,2 Zoll) bei Neigung um 0˚) Rotation: 90˚ (im Uhrzeigersinn) Umgebungsbedingungen Temperatur Betrieb: 5˚C bis 35˚C (41˚F bis 95˚F) Transport/Lagerung: -20˚C bis 60˚C (-4˚F bis 140˚F) Luftfeuchte Betrieb: 20 % bis 80 % relative Luftfeuchte (ohne... -
Seite 60: Hauptstandardeinstellungen
Analoges Eingangssignal (Video) Analog, Positiv (0,7 Vp-p / 75 Ω) Digitales Signal (DVI) TMDS (Single Link) Übertragungssystem Audioausgang Lautsprecherausgang: 1,0 W + 1,0 W (8 Ω, THD+N: 10 % oder weniger) Kopfhörerausgang: 2 mW + 2 mW (32 Ω, THD+N: 3 % oder weniger) Line In Eingangsimpedanz: 44 kΩ... -
Seite 61: Außenabmessungen
● Außenabmessungen EV2316W / EV2336W Einheit: mm 344° SWIVEL 14.1 14.1 511.8 TILT PIVOT EV2416W / EV2436W Einheit: mm 344° SWIVEL 552.5 520.5 226.25 226.25 TILT PIVOT Kapitel 6 Referenz... -
Seite 62: Zubehör
● Zubehör Signalkabel MD-C87 Reinigungssatz EIZO „ScreenCleaner“ Die aktuellsten Informationen zum Zubehör finden Sie auf unserer Website. www.eizoglobal.com Kapitel 6 Referenz... -
Seite 63: Voreingestellte Taktraten
6-8. Voreingestellte Taktraten Die folgende Tabelle enthält die werkseitig voreingestellten analogen Signaltaktraten. Achtung • Je nach angeschlossenem PC kann die Anzeigeposition variieren, sodass Justierungen mithilfe des Einstellungsmenüs erforderlich sein können. • Wird ein Eingangssignal verwendet, das in der Tabelle nicht aufgeführt ist, passen Sie den Bildschirm mithilfe des Einstellungsmenüs an. -
Seite 64: Ev2416W
● EV2416W Frequenz Polarität Geeignete Auflösung Punktfrequenz: Horizontal: Signale Vertikal: Hz Horizontal Vertikal 640 × 480 25,18 31,47 59,94 Negativ Negativ 800 × 600 VESA 40,00 37,88 60,32 Positiv Positiv 1024 × 768 VESA 65,00 48,36 60,00 Negativ Negativ 1280 × 720 CEA-861 74,25 45,00... -
Seite 65: Glossar
6-9. Glossar Auflösung Das LCD-Display besteht aus einer großen Anzahl von Pixeln bestimmter Größe, die beleuchtet sind, um Bilder darzustellen. Dieser Monitor setzt sich aus 1920 horizontalen und 1080 vertikalen Pixeln (EV2316W / EV2336W), oder 1920 horizontalen und 1200 vertikalen Pixeln (EV2416W / EV2436W) zusammen. Bei einer Auflösung von 1920 ×... - Seite 66 Gain Justiert jeden Farbparameter für rot, grün und blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den Farbfilter des Displays durchdringt. Rot, grün und blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Justierung der Intensität, mit der das Licht die einzelnen Farbfilter durchdringt, verändert werden.
- Seite 67 Temperatur Bei der Farbtemperatur handelt es sich um ein Verfahren zum Messen des weißen Farbtons, üblicherweise angegeben in Kelvin. Bei niedrigen Temperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt. 5.000 K: Leicht rötliches Weiß...
-
Seite 68: Anhang
Apple, macOS, Mac OS, OS X, Macintosh und ColorSync sind eingetragene Marken der Apple Inc. EIZO, das EIZO Logo, ColorEdge, CuratOR, DuraVision, FlexScan, FORIS, RadiCS, RadiForce, RadiNET, Raptor und ScreenManager sind eingetragene Marken der EIZO Corporation in Japan und anderen Ländern. ColorEdge Tablet Controller, ColorNavigator, EcoView NET, EIZO EasyPIX, EIZO Monitor Configurator, EIZO ScreenSlicer, G-Ignition, i•Sound, Quick Color Match, RadiLight, Re/Vue, SafeGuard, Screen Administrator,... -
Seite 69: Tco Certified (Ev2316W)
TCO Certified (EV2316W) Dieses Produkt trägt die Kennzeichnung TCO Certified (EcoView Optimizer 2: Aus). TCO Certified ist die führende unabhängige Nachhaltigkeitszertifizierung für IT-Produkte. A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. -
Seite 70: Tco Certified (Ev2336W / Ev2436W)
TCO Certified (EV2336W / EV2436W) Dieses Produkt erfüllt den TCO-Standard, der sich auf Sicherheit, Ergonomie (EcoView Optimizer 2: Aus, Temperatur: Aus), Umweltfreundlichkeit usw. von Büroausrüstung bezieht. Einzelheiten finden Sie auf den folgenden Seiten. TCO Certified (EV2416W) Dieses Produkt erfüllt den TCO-Standard, der sich auf Sicherheit, Ergonomie (EcoView Optimizer 2: Aus), Umweltfreundlichkeit usw. -
Seite 71: Packaging
