ATTENTION: Conserver la plaque (Fig. B) de fixation du démonte-pneus à la palette
qui sera utilisée pour la fixation au sol.
3- Faire glisser lentement le démonte-pneus de la palette avec beaucoup d'attention.
N.B. : Les éléments de l'emballage ne doivent pas être laissés à la portée des
enfants car ils représentent des sources de danger.
Les matériaux d'emballage polluants ou non biodégradables doivent être jetés
dans des décharges prévus à cet effet.

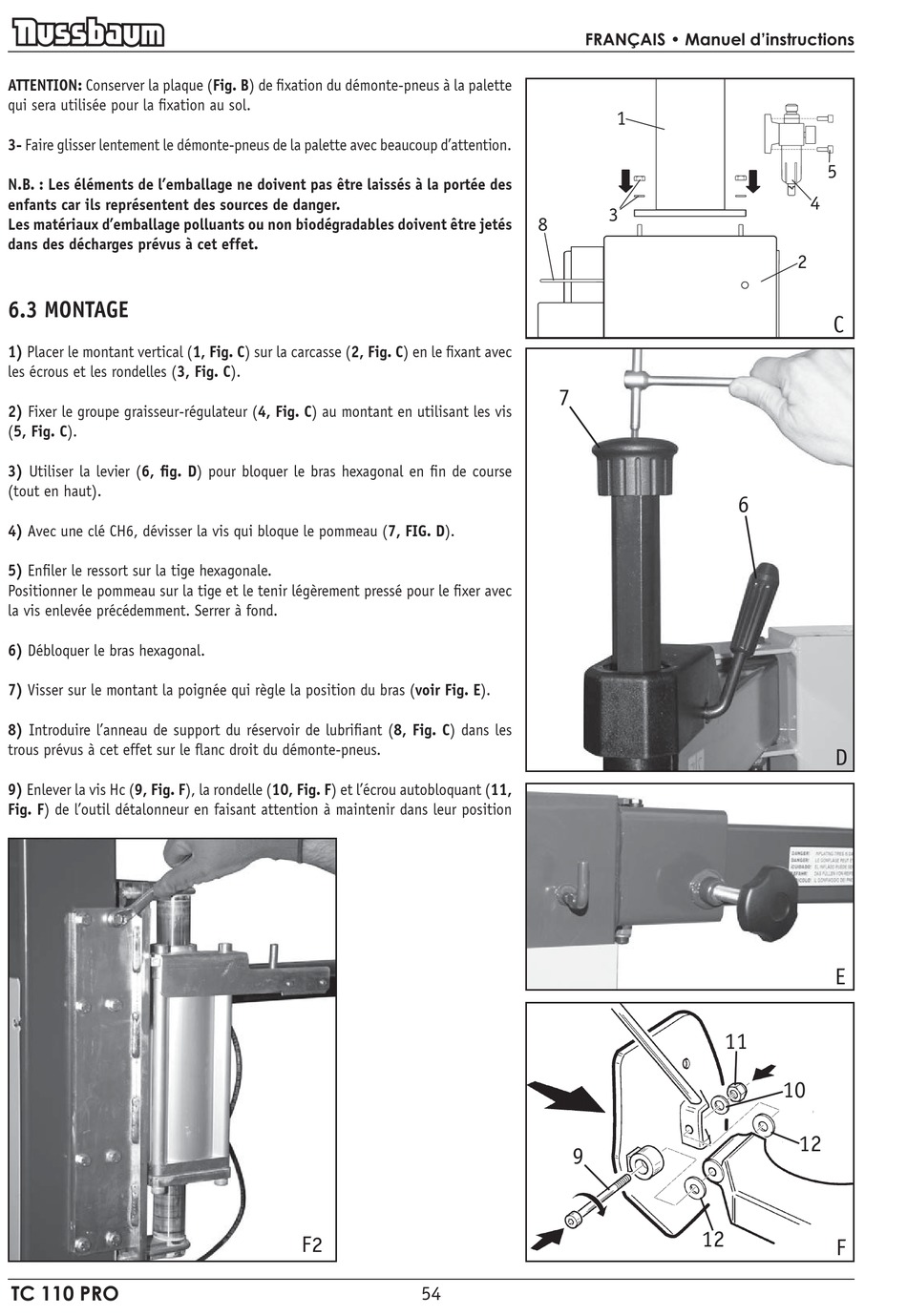

6.3 MONTAGE

1) Placer le montant vertical (1, Fig. C) sur la carcasse (2, Fig. C) en le fixant avec
les écrous et les rondelles (3, Fig. C).
2) Fixer le groupe graisseur-régulateur (4, Fig. C) au montant en utilisant les vis
(5, Fig. C).
3) Utiliser la levier (6, fig. D) pour bloquer le bras hexagonal en fin de course
(tout en haut).
4) Avec une clé CH6, dévisser la vis qui bloque le pommeau (7, FIG. D).
5) Enfiler le ressort sur la tige hexagonale.
Positionner le pommeau sur la tige et le tenir légèrement pressé pour le fixer avec
la vis enlevée précédemment. Serrer à fond.
6) Débloquer le bras hexagonal.
7) Visser sur le montant la poignée qui règle la position du bras (voir Fig. E).
8) Introduire l'anneau de support du réservoir de lubrifiant (8, Fig. C) dans les
trous prévus à cet effet sur le flanc droit du démonte-pneus.
9) Enlever la vis Hc (9, Fig. F), la rondelle (10, Fig. F) et l'écrou autobloquant (11,
Fig. F) de l'outil détalonneur en faisant attention à maintenir dans leur position
TC 110 PRO
F2
54
)5$1d$,6 ‡ 0DQXHO G·LQVWUXFWLRQV
1
3
8
7
9
12
5
4
2
C
6
D
E
11
10
12
F
