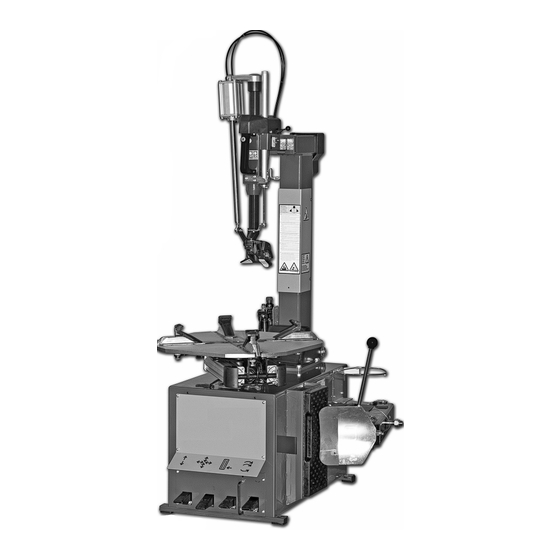

- Seite 1 • AUTOMATISCHE REIFENMONTIERMASCHINE • AUTOMATIC TYRE CHANGER • DEMONTE-PNEUS AUTOMATIQUE • SMONTAGOMME AUTOMATICO • DESMONTADORA AUTOMATICA DE NEUMATICOS TC 355 Liga C 253 BETRIEBSANLEITUNG GB INSTRUCTION MANUAL MANUEL D'INSTRUCTIONS MANUALE ISTRUZIONI MANUAL DE INSTRUCCIONES...
- Seite 2 ITALIANO • Manuale d’uso TC 355 - Liga C 253 TC 355 - Liga C 253...
-
Seite 3: Inhaltsverzeichnis
11.5 Aufziehen und Aufpumpen ....................... 15 12. WARTUNG ............................16 13. BEWEGEN DER MASCHINE ........................17 14. LAGERHALTUNG ..........................18 15. VERSCHROTTEN ...........................18 16. BRANDBEKÄMPFUNGSVORSCHRIFTEN .....................18 17. DATEN DES TYPENSCHILDS ........................19 18. FEHLERSUCHE .............................19 TC 355 - Liga C 253 TC 355 - Liga C 253... -
Seite 4: Allgemeines
DEUTSCH • Betriebsanleitung 1. ALLGEMEINES Die Reifenmontiermaschine TC 355 - Liga C 253 ist eine Maschine zum Demontieren und Montieren von Pkw- und Llkw-Reifen mit Felgen von 11“ bis 25“ und max. Durchmesser von 1100 mm. (43“). Jede andere Verwendung ist als bestimmungswidrig und daher unzulässig zu betrachten. -
Seite 5: Sicherheitsvorrichtungen
DEUTSCH • Betriebsanleitung 4. SICHERHEITSVORRICHTUNGEN Die Reifenmontiermaschine TC 355 - Liga C 253 ist mit einem pneumatischen Sicherheitsventil versehen, das innerhalb des Maschinenaufbaus installiert ist. Dieses Ventil verhindert, dass der von den Handfüllermessern oder anderen, an die Reifenmontiermaschine angeschlossenen Reifenfüllvorrichtungen abgegebene Druck den Wert von 3,5 bar überschreitet. -
Seite 6: Druckluftanschluss
2) An der Stelle der 4 Bohrungen im Untergestell mit dem langen Wandbohrer von 13 mm Löcher im Boden bohren, die 80 mm tief sind. 3) Die Metalldübel in diese Löcher einstecken und mit dem Inbusschlüssel C 13 anziehen. TC 355 - Liga C 253... -
Seite 7: Kennzeichnung Der Teile
Quetschgefahr zwischen Felge und Vorsicht: Spannungsführend. Spannklauen. Beim Abdrücken besteht für die Beine Vorsicht: Austritt kräftiger Druckluft. Quetschgefahr. Beim Abdrücken bersteht für die Hände Quetschgefahr zwischen Felge und Vorsicht beim Kippen des Ständers Spanntisch. TC 355 - Liga C 253... -
Seite 8: Prüfung Auf Korrekten Betrieb
Pedal nach oben ziehen(vgl. Abb. M1): der Spanntisch muß sich entgegen im Uhrzeigersinn dem Uhrzeigersinn drehen. (1 Geschw.) im Uhrzeigersinn 2) Den Abdrückerarm (4, Abb. L) von Hand öffnen und das Abdrückpedal (3, Abb. L) betätigen: (2 Geschw.) TC 355 - Liga C 253... -
Seite 9: Arbeitspositionen
Felge mit Stundenangaben analog zu einer Zeituhr. In den verschiedenen, nachfolgend beschriebenen Arbeitsphasen wird hinsichtlich der Position (des Ventils, des Wulstniederhalters, der Werkzeuge usw.) STETS auf dieses Schema Bezug genommen. Anm.: Die 12-Uhr-Stellung entspricht der Position der vertikalen Montagesäule der Reifenmontiermaschine. TC 355 - Liga C 253... -
Seite 10: Benutzung
4) Nun auf das Pedal (3, Abb. L) drücken, um die Schaufel (14, Abb. L) gegen den Reifen zu drücken. Den Vorgang auf dem gesamten Reifenumfang und auf beiden Seiten wiederholen, bis die Reifenwülste sich ganz von der Felge gelöst haben. TC 355 - Liga C 253... - Seite 11 (insbesondere im Fall von RUNFLAT-, NIEDERQUERSCHNITTS- oder UHP-Rädern). Der Abdrückerarm der Reifenmontiermaschine TC 355 - Liga C 253 weist zwei Arbeitspositionen auf (siehe Abb. N/1 und N/2): - Die Position von Abb. N/1 empfiehlt sich für Arbeiten an Rädern mit Felgenbreiten bis 10 Zoll.
-
Seite 12: Radaufspannen
1) Das Pedal (7, Abb. L) drücken, um der Mast (8, Abb. L) wieder in die “Arbeits- stellung” zu bringen. Die Hände nicht auf das Rad halten: Die Rückkehr des Arms in die “Arbeitsstellung” könte sonst dazu führen, daß die Hände zwischen Felge und Werkzeugkopf eingequetscht werden. TC 355 - Liga C 253... - Seite 13 Hinw.: Falls der Wulst dazu neigt, im Felgenbett zu bleiben, mit der Kunststoffspachtel nachhelfen (siehe Abb. O5). ACHTUNG: Falls man an Rädern mit Felgen aus Stahl arbeitet, muss die Kunststoffspachtel immer verwendet werden um zu vermeiden, dass die Felge den Wulst des Reifens beschädigt. TC 355 - Liga C 253...
-
Seite 14: Montage Eines Standardrads
Haken des Montagekopfes durchgeht und ihn so fest wie möglich auf der Felge einspannen, etwa in Position 5-Uhr (siehe Abb. P/5). ACHTUNG: Wenn der Reifen mit Drucksensor ausgestattet ist, die Montage mit Ventil auf 7-Uhr in Bezug auf den Montagekopf beginnen. TC 355 - Liga C 253... -
Seite 15: Aufziehen Und Aufpumpen
2) Reifen oder Felge defekt sind. 3) beim Wulstaufziehen der empfohlene Höchstdruck überschritten wird. 4) der Reifen gefüllt wird und man dabei den vom Hersteller vorgeschriebenen Höchstdruck überschreitet. 5) der Bediener sich nicht genau an die Sicherheitsbestimmungen hält. TC 355 - Liga C 253... -
Seite 16: Wichtige Sicherheitsvorschriften
VG 68 schmieren (beispielsweise: ESSO Febis K 68, Mobil Vactra 2, Shell Tonna Oil 68). 4) Um dafür zu sorgen, daß die Sicherheitsvorrichtung, welche den Druck der Reifenfüllpistole begrenzt (vgl. Abschnitt “SICHERHEITSVORRICHTUNGEN” auf dieses Handbuchs) auf lange Zeit funktioniert, ist wie folgt vorzugehen: TC 355 - Liga C 253... -
Seite 17: Bewegen Der Maschine
Abb. S/1 zu sehen ist. 10) Die Enden der Hebegurte am vorgesehenen Gurtring oberhalb der Maschine einfügen (vgl. Abb. S/4). 11) Die Maschine dann mit einem ausreichend tragfähigem Mittel heben und transpor- tieren. TC 355 - Liga C 253... -
Seite 18: Lagerhaltung
Kosten für die Entsorgung der Produkte minimieren und die Lebensqualität erhöhen, da verhindert wird, dass giftige Substanzen in die Umwelt gebracht werden. 16. BRANDBEKÄMPFUNGSVORSCHRIFTEN ACHTUNG! Falls die Maschine Feuer fängt, zum Löschen nur Trockenlöscher oder ersatzweise CO -Feuerlöscher verwenden. TC 355 - Liga C 253... -
Seite 19: Daten Des Typenschilds
ACHTUNG: Wenn es ihnen trotz der obigen Angaben nicht gelingt, die Reifenmontiermaschine korrekt zum Laufen zu bringen oder wenn Störungen irgendwelcher Art vorliegen, verwenden Sie die Maschine NICHT, sondern verständigen umgehend den technishen Kundendienst. TC 355 - Liga C 253... - Seite 20 DEUTSCH • Betriebsanleitung TC 355 - Liga C 253 TC 355 - Liga C 253...
