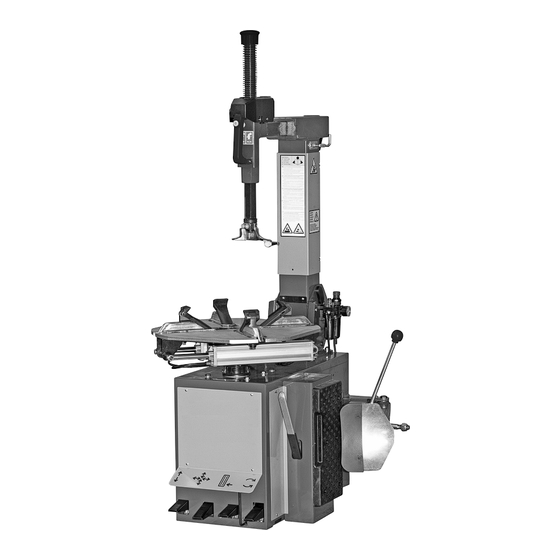

Halbautomatische reifenmontiermaschine
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
• HALBAUTOMATISCHE REIFENMONTIERMASCHINE
• SEMI-AUTOMATIC TYRE CHANGER
• DEMONTE-PNEUS SEMI-AUTOMATIQUE
• SMONTAGOMME SEMIAUTOMATICO
• DESMONTADORA SEMIAUTOMATICA DE NEUMATICOS
TC 205
Liga C 220
D
BETRIEBSANLEITUNG
GB INSTRUCTION MANUAL
F
MANUEL D'INSTRUCTIONS
I
MANUALE ISTRUZIONI
E
MANUAL DE INSTRUCCIONES
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nussbaum TC 205

Inhaltszusammenfassung für Nussbaum TC 205

  • Seite 1 • HALBAUTOMATISCHE REIFENMONTIERMASCHINE • SEMI-AUTOMATIC TYRE CHANGER • DEMONTE-PNEUS SEMI-AUTOMATIQUE • SMONTAGOMME SEMIAUTOMATICO • DESMONTADORA SEMIAUTOMATICA DE NEUMATICOS TC 205 Liga C 220 BETRIEBSANLEITUNG GB INSTRUCTION MANUAL MANUEL D'INSTRUCTIONS MANUALE ISTRUZIONI MANUAL DE INSTRUCCIONES...
  • Seite 2 ITALIANO • Manuale d’uso TC 205 - Liga C 220 TC 205 - Liga C 220...

  • Seite 3: Inhaltsverzeichnis

    11. ZUBEHÖR ............................16 12. WARTUNG ............................16 13. BEWEGEN DER MASCHINE ........................17 14. LAGERHALTUNG ..........................18 15. VERSCHROTTEN ...........................18 16. BRANDBEKÄMPFUNGSVORSCHRIFTEN .....................18 17. DATEN DES TYPENSCHILDS ........................19 18. FEHLERSUCHE .............................19 TC 205 - Liga C 220 TC 205 - Liga C 220...

  • Seite 4: Allgemeines

    DEUTSCH • Betriebsanleitung 1. ALLGEMEINES Die Reifenmontiermaschine TC 205 / Liga C 220 ist eine Maschine zum Demontieren und Montieren von Pkw- und Llkw-Reifen mit Felgen von 10“ bis 23“ und max. Durchmesser von 1000 mm. (40“). Jede andere Verwendung ist als bestimmungswidrig und daher unzulässig zu betrachten.

  • Seite 5: Sicherheitsvorrichtungen

    DEUTSCH • Betriebsanleitung 4. SICHERHEITSVORRICHTUNGEN Die Reifenmontiermaschine TC 205 / Liga C 220 ist mit einem pneumatischen Sicherheitsventil versehen, das innerhalb des Maschinenaufbaus installiert ist. Dieses Ventil verhindert, dass der von den Handfüllermessern oder anderen, an die Reifenmontiermaschine angeschlossenen Reifenfüllvorrich- tungen abgegebene Druck den Wert von 3,5 bar überschreitet.

  • Seite 6: Montage Und Anschluss

    (1, Abb. C2) an ein Druckluftversorgungsnetz anschließen (empfohlener Betriebs- druck von 8 bis 10 bar), wobei ein Hochdruck-Gummischlauch mit Innendurchmesser von 7-8 Millimeter zu verwenden ist. ACHTUNG! Der Druck des pneumatischen Versorgungsnetzes darf nie auf über 16 bar ansteigen. TC 205 - Liga C 220...

  • Seite 7: Elektrischer Anschluss

    4) Die Feder mit der Hand zusammendrücken, um die Kappe wieder auf die Stange positionieren zu können. 5) Die Kappe leicht gedrückt halten und feststellen, indem man die zuvor ausgedrehte Schraube wieder eindreht (siehe Abb. D2). 6) Die Sechskantstange entsperren. TC 205 - Liga C 220...

  • Seite 8: Befestigung Am Boden

    8 - Kippbare Montagesäule 9 - Armsteuerungsgriff 10 - Senkrecht gleitender Träger des Montierkopfs 11 - Waagrechter Arm 12 - Filter- / Schmiervorrichtungsgruppe 13 - Reifenanschlag aus Gummi 14 - Abdrückschaufel 15 - Reifenhebeeisen 16 - Montier-/Demontierkopf TC 205 - Liga C 220...

  • Seite 9: Kennzeichnung Der Warnsignale

    Quetschgefahr zwischen Felge und Vorsicht: Spannungsführend. Spannklauen. Beim Abdrücken besteht für die Beine Vorsicht: Austritt kräftiger Druckluft. Quetschgefahr. Beim Abdrücken bersteht für die Hände Vorsicht beim Kippen der Montagesäule Quetschgefahr zwischen Felge und Spanntisch. TC 205 - Liga C 220...

  • Seite 10: Prüfung Auf Korrekten Betrieb

    6) Sicherstellen, daß bei jedem zweiten oder dritten Betätigen der Pedale (3 oder 5, Abb. E) ein Tropfen Öl in den Klarsichtbecher des Ölnebelschmierers (12, Abb. E) fällt. Andernfalls kann die Ölzufuhr mit einem Schraubenzieher auf der Stellschraube des Ölers eingestellt werden (vgl. Abb. F3). TC 205 - Liga C 220...

  • Seite 11: Benutzung

    Reifen zu drücken. Den Vorgang auf dem gesamten Reifenumfang und auf beiden Seiten wiederholen, bis die Reifenwülste sich ganz von der Felge gelöst haben. ACHTUNG: Während der Abdrückphase ist sicherzustellen, dass der Reifen nicht zu stark verformt wird, da er hierbei beschädigt werden kann. TC 205 - Liga C 220...

  • Seite 12: Benutzung Des Laufbegrenzers

    2. Die Felge nach unten drücken und das Pedal (5, Abb. E) ganz durchdrücken, um das Rad einzuspannen. HINW.: Für die Arbeit an UHP- oder selbsttragenden Runflatreifen wird immer empfohlen, die Felge von außen einzuspannen, auch, wenn es sich um Eisenfelgen handelt. TC 205 - Liga C 220...

  • Seite 13: Felgenaufspannung Von Innen (Räder Von 12" Bis 23")

    Uhrzeigersinn drehen, wobei man den Hebel (1) hält, wie in Abb. H gezeigt ist. 5) Wenn der Reifen einen Schlauch hat, ist er herauszuziehen. 6) Dann wie unter Punkt 3 beschrieben, den unteren Reifenwulst abziehen. TC 205 - Liga C 220...

  • Seite 14: Montage

    Teil des Montagekopfes (16, Abb. E) und außerhalb seiner Stützlippe gleitet (vgl. Abb. I). ACHTUNG: Wenn es ein schlauchloser Reifen ist, ist die Montage an der Stelle anzufangen, an der das Ventil auf 180° im Bezug zum Montagekopf steht. TC 205 - Liga C 220...

  • Seite 15: Spezialräder

    Bedienungsfehler auszubessern. SPEZIALRÄDER Wenn die TC 205 / Liga C 220 mit dem optional erhältlichen Zubehör PT150 ausgerüstet ist, kann sie mit selbsttragenden Runflatreifen, Niederquerschnittreifen und UHP-Reifen arbeiten. Die Vorgehensweisen zur korrekten Ausführung der Arbeiten an Spezialrädern sind im beiliegenden Handbuch des jeweiligen Zubehörs beschrieben.

  • Seite 16: Zubehör

    2) In regelmäßigen Abständen (alle 2-3 Tage) prüfen, daß bei jedem zweiten oder dritten betätigen der Pedale (3 oder 5, Abb. E) ein Tropfen Öl in den Klarsichtbecher des Ölers fällt. Andernfalls die Stellschraube des Ölers einstellen (siehe Abb. L). TC 205 - Liga C 220...

  • Seite 17: Bewegen Der Maschine

    Abb. M1 zu sehen ist. 10) Die Enden der Hebegurte am vorgesehenen Gurtring oberhalb der Maschine einfügen (vgl. Abb. M4). 11) Die Maschine dann mit einem ausreichend tragfähigem Mittel heben und trans- portieren. TC 205 - Liga C 220...

  • Seite 18: Lagerhaltung

    Kosten für die Entsorgung der Produkte minimieren und die Lebensqualität erhöhen, da verhindert wird, dass giftige Substanzen in die Umwelt gebracht werden. 16. BRANDBEKÄMPFUNGSVORSCHRIFTEN ACHTUNG! Falls die Maschine Feuer fängt, zum Löschen nur Trockenlöscher oder ersatzweise CO -Feuerlöscher verwenden. TC 205 - Liga C 220...

  • Seite 19: Daten Des Typenschilds

    ACHTUNG: Wenn es ihnen trotz der obigen Angaben nicht gelingt, die Reifenmontiermaschine korrekt zum Laufen zu bringen oder wenn Störungen irgendwelcher Art vorliegen, verwenden Sie die Maschine NICHT, sondern verständigen umgehend den technishen Kundendienst. TC 205 - Liga C 220...
