Vista in sezione

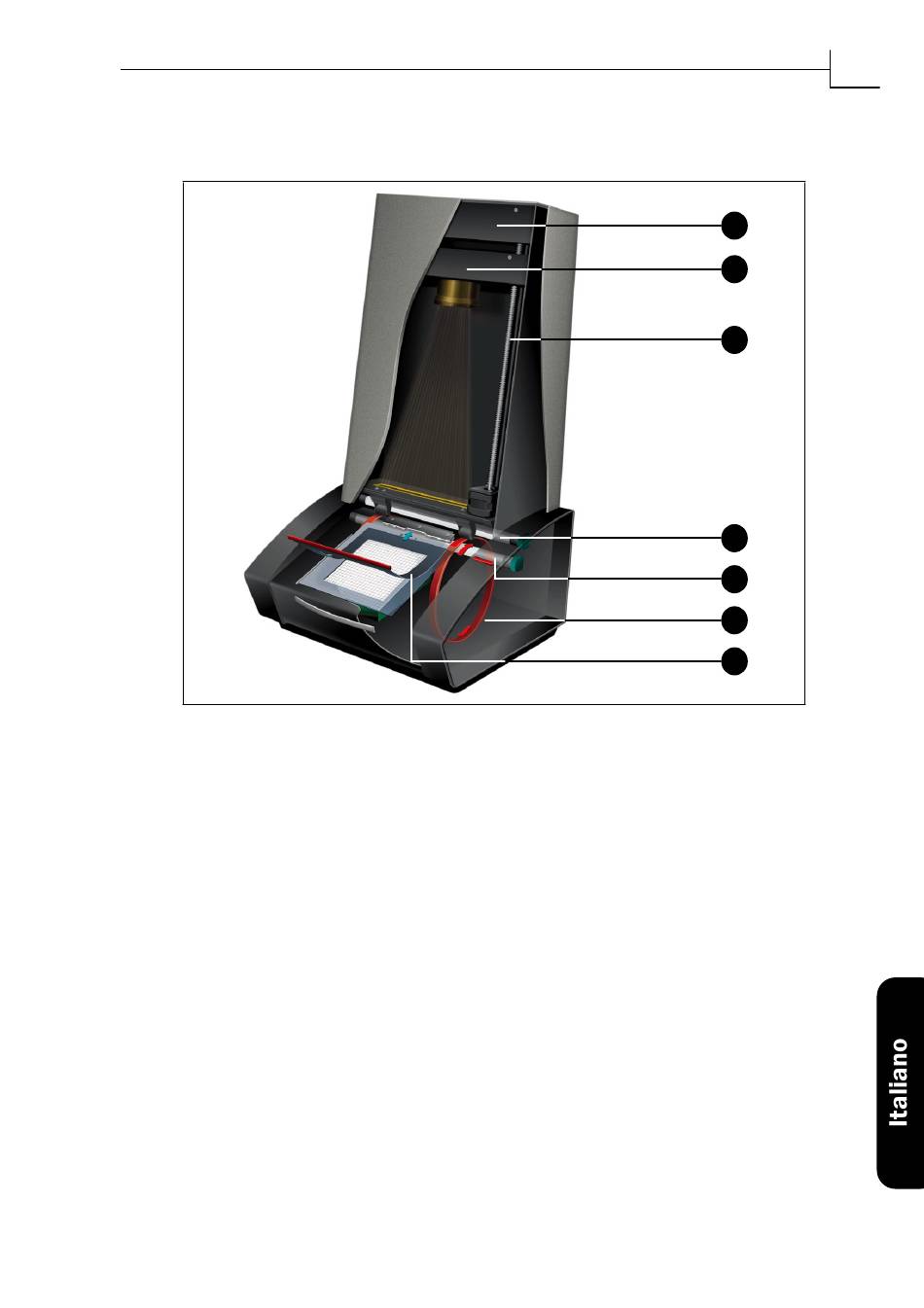

Figura 3: Vista in sezione del Flextight Precision II
A Alloggiamento CCD: questa piattaforma mobile contiene il sen-
sore luminoso e trattiene i dispositivi ottici
Alloggiamento dispositivi ottici: focalizza l'immagine dell'origi-
B
nale sul CCD
C Vite di posizionamento: posiziona l'alloggiamento CCD per otte-
nere la risoluzione adeguata e le dimensioni originali.
D Sorgente luminosa superiore: illumina gli originali opachi
E Sorgente luminosa inferiore: illumina gli originali trasparenti
Tamburo: ruota l'originale nello scanner e lo sposta oltre la linea di
F
fuoco del CCD.
G Porta-originali: la Þgura mostra un porta-trasparenti montato e
con lo strato superiore aperto.
Imacon Flextight Precision II Manuale utente
Istruzioni operative - Flextight Precision II
11
Vista in sezione
A
B
C
D
E
F
G
