STOP

Per una maggiore sicurezza è possibile installare un interruttore
che quando azionato provoca il blocco immediato del cancello.
L'interruttore deve avere un contatto normalmente chiuso, che
si apre in caso di azionamento.
Se l'interruttore di stop viene azionato mentre il cancello è
aperto viene sempre disabilitata la funzione di richiusura
automatica; per richiudere il cancello occorre dare un comando
di start (se la funzione di start in pausa è disabilitata, viene
temporaneamente riabilitata per consentire lo sblocco del
cancello).

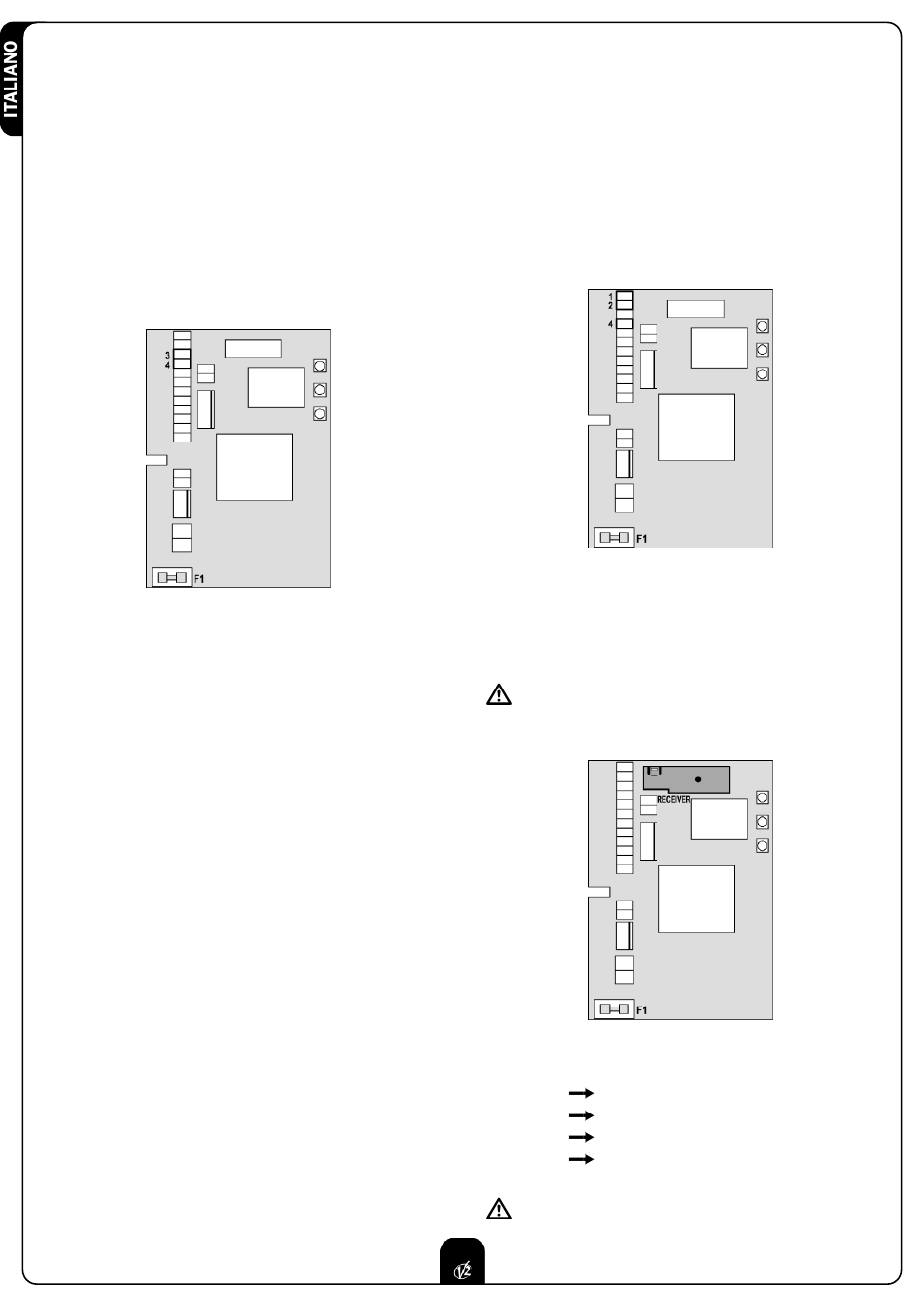

Collegare i cavi dell'interruttore di stop tra i morsetti 3 e 4
della centrale.
La funzione dell'interruttore di stop può essere attivata
mediante un telecomando memorizzato sul canale 3 (vedere le
istruzioni del ricevitore MR1).

INGRESSI DI ATTIVAZIONE

La centrale Pd8 dispone di due ingressi di attivazione, la cui
funzione dipende dalla modalità di funzionamento programmata
(Vedere la voce St.rt del menu di programmazione):
• Modalità standard: un comando sul primo ingresso provoca
l'apertura totale del cancello (start); un comando sul
secondo ingresso provoca l'apertura parziale del cancello
(start pedonale).
• Modalità Apri/Chiudi e Uomo Presente: un comando sul
primo ingresso comanda sempre l'apertura e un comando
sul secondo ingresso comanda sempre la chiusura.
Nella modalità Apri/Chiudi il comando è di tipo impulsivo,
cioè un impulso provoca la totale apertura o chiusura del
cancello.
Nella modalità Uomo Presente il comando è di tipo
monostabile, cioè il cancello viene aperto o chiuso fintanto
che il contatto è chiuso e si arresta immediatamente se
il contatto viene aperto.
• Modalità Orologio: è analoga alla modalità standard, ma il
cancello rimane aperto (completamente o parzialmente)
finanto che il contatto rimane chiuso sull'ingresso;
quando il contatto viene aperto inizia il conteggio del
tempo di pausa, scaduto il quale il cancello viene richiuso.
Questa funzione permette di programmare nell'arco della
giornata le fasce orarie di apertura del cancello, utilizzando
un timer esterno. E' indispensabile abilitare la richiusura
automatica.
In tutte le modalità, gli ingressi devono essere collegati a
dispositivi con contatto normalmente aperto.
Collegare i cavi del dispositivo che comanda il primo ingresso
tra i morsetti 1 e 4 della centrale.
Collegare i cavi del dispositivo che comanda il secondo
ingresso tra i morsetti 2 e 4 della centrale.
La funzione associata al primo ingresso può essere attivata
anche premendo il tasto UP al di fuori del menu di
programmazione, o mediante un telecomando memorizzato sul
canale 1 (vedere le istruzioni del ricevitore MR1).
La funzione associata al secondo ingresso può essere attivata
anche premendo il tasto DOWN al di fuori del menu di
programmazione, o mediante un telecomando memorizzato sul
canale 2.

RICEVITORE AD INNESTO

La centrale Pd8 è predisposta per l'innesto di un ricevitore
della serie MR1 con architettura super-eterodina ad elevata
sensibilità.
ATTENZIONE: Prima di eseguire le seguenti operazioni
disalimentare la centrale di comando. Porre la massima
attenzione al verso di innesto dei moduli estraibili.
Il modulo ricevitore MR1 ha a disposizione 4 canali ad ognuno
dei quali è associato un comando della centrale Pd8:
• CANALE 1 START
• CANALE 2 START PEDONALE
• CANALE 3 STOP
• CANALE 4 RISERVATO PER USI FUTURI
ATTENZIONE: Per la programmazione dei 4 canali e delle
logiche di funzionamento leggere attentamente le istruzioni
allegate al ricevitore MR1.
