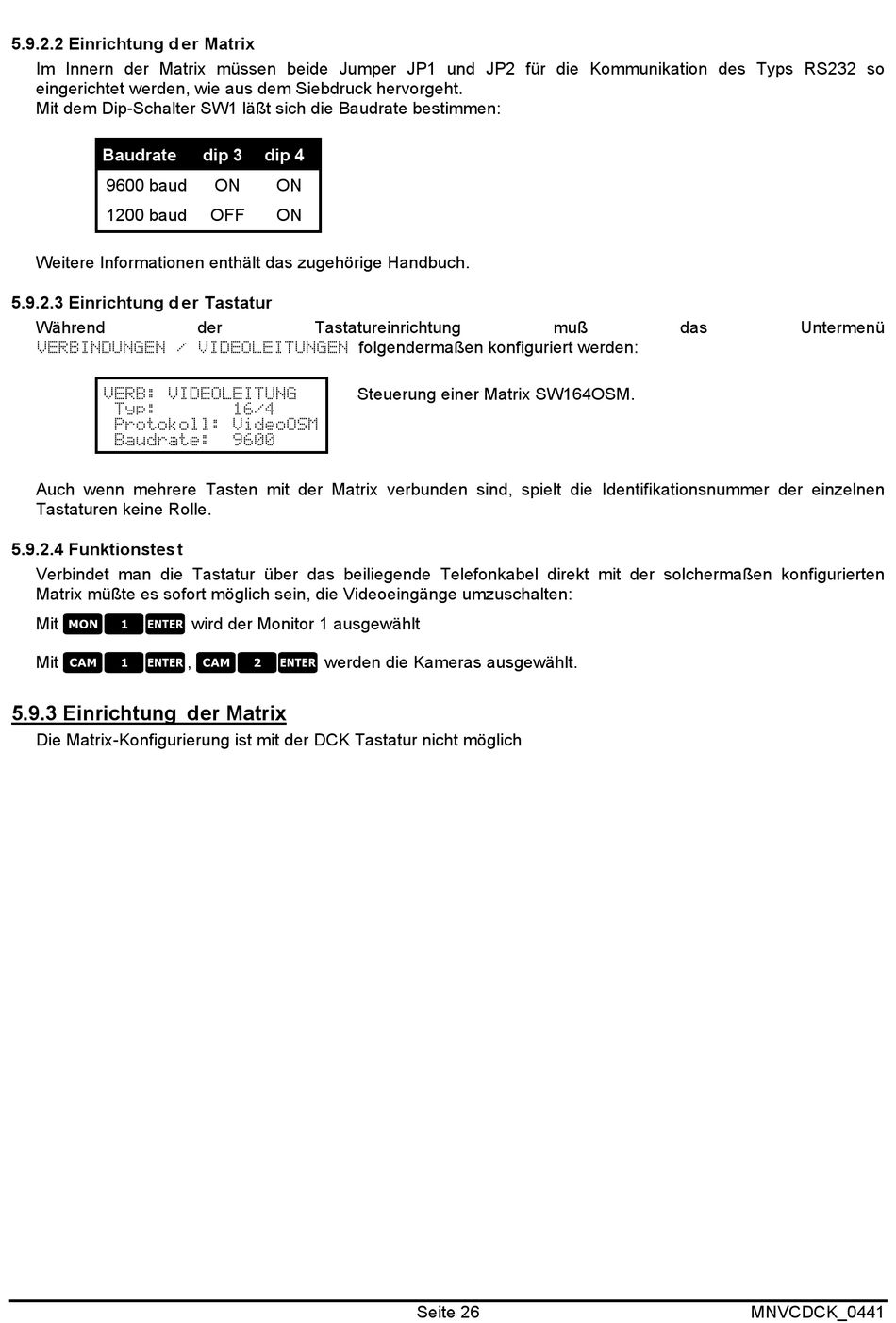

5.9.2.2 Einrichtung d er Matrix
Im Innern der Matrix müssen beide Jumper JP1 und JP2 für die Kommunikation des Typs RS232 so
eingerichtet werden, wie aus dem Siebdruck hervorgeht.
Mit dem Dip-Schalter SW1 läßt sich die Baudrate bestimmen:
Baudrate
9600 baud
1200 baud
Weitere Informationen enthält das zugehörige Handbuch.
5.9.2.3 Einrichtung d er Tastatur
Während
Auch wenn mehrere Tasten mit der Matrix verbunden sind, spielt die Identifikationsnummer der einzelnen
Tastaturen keine Rolle.
5.9.2.4 Funktionstes t
Verbindet man die Tastatur über das beiliegende Telefonkabel direkt mit der solchermaßen konfigurierten
Matrix müßte es sofort möglich sein, die Videoeingänge umzuschalten:
Mit
Mit
5.9.3 Einrichtung der Matrix
Die Matrix-Konfigurierung ist mit der DCK Tastatur nicht möglich
dip 3
dip 4
ON
ON
OFF
ON
der
Tastatureinrichtung
wird der Monitor 1 ausgewählt
,
werden die Kameras ausgewählt.
folgendermaßen konfiguriert werden:
Steuerung einer Matrix SW164OSM.
Seite 26
muß
das
Untermenü
MNVCDCK_0441
