3.5 Plusieurs appareils sur la même ligne

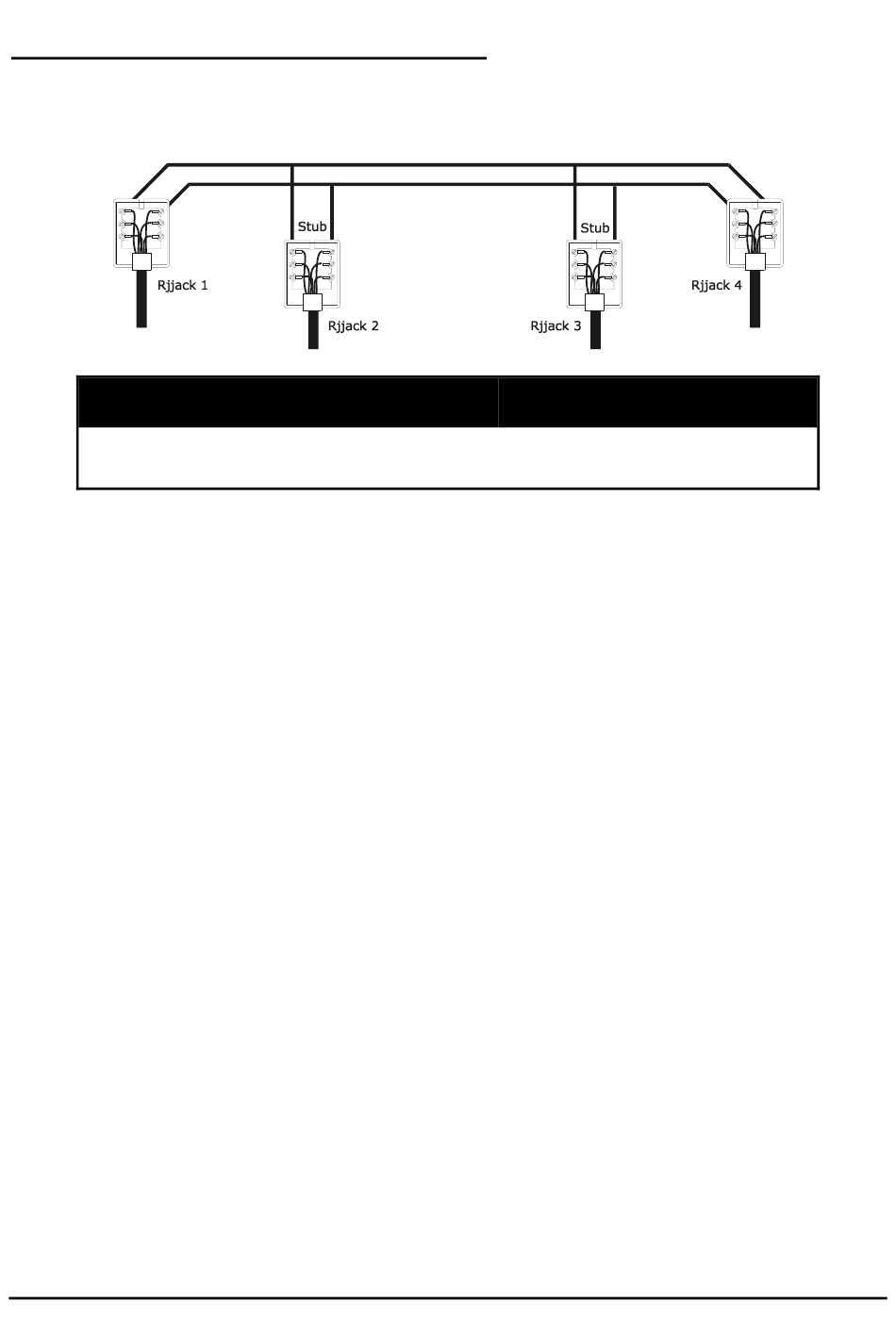

La présence de plusieurs appareils sur la même ligne de communication implique l'utilisation de boîtes de
dérivations RJjack. Comme indiqué au § 3.2, RS485 avec exemples de câblage, page 7, il est nécessaire
d'identifier les deux appareils représentant les extrémités de la lignes et de les terminer (pour la terminaison du
pupitre DCK, voir § 2.5 - Dip-switch, page 6). La longueur des stub (dérivations) ne doit pas dépasser 2 mètres.
Dispositifs transmission
(pupitres)
Blanc
Jaune
(matrices vidéo, récept. de télémétrie)
RS485A
RS485B
Page 9
Dispositifs réception
Bleu
Noir
MNVCDCK_0441
