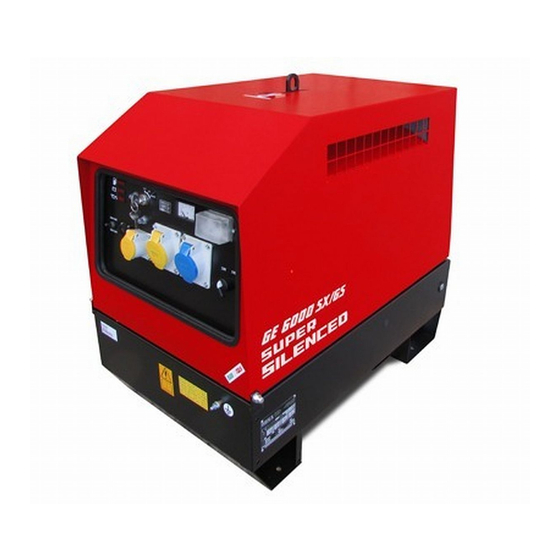

Mosa GE 6000 SX Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Mosa Anleitungen
  4. Tragbare Generatoren
  5. GE 6000 SX
  6. Bedienungsanleitung

Mosa GE 6000 SX Bedienungsanleitung

Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

0 9 0 6
21/10/04 35640M00
preparato da UPT
approvato da DITE
GE 6000 SX/GS
GE 6500 SX/GS
ITALIANO
356409003 - I
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mosa GE 6000 SX

Inhaltszusammenfassung für Mosa GE 6000 SX

  • Seite 1 GE 6000 SX/GS GE 6500 SX/GS 0 9 0 6 356409003 - I ITALIANO 21/10/04 35640M00 preparato da UPT approvato da DITE...
  • Seite 31 GE 6000 SX/GS GE 6500 SX/GS 0 9 0 6 356409003 - GB ENGLISH 21/10/04 35640M00 preparato da UPT approvato da DITE...
  • Seite 61 GE 6000 SX/GS GE 6500 SX/GS 0 9 0 6 356409003 - F FRANCAIS 21/10/04 35640M00 preparato da UPT approvato da DITE...
  • Seite 91 GE 6000 SX/GS GE 6500 SX/GS 0 9 0 6 356409003 - E ESPAÑOL 21/10/04 35640M00 preparato da UPT approvato da DITE...
  • Seite 119 GE 6000 SX/GS GE 6500 SX/GS 0 9 0 6 356409003 - D DEUTSCH 21/10/04 35640M00 preparato da UPT approvato da DITE...
  • Seite 121 GE_, MS_, TS_, EAS_ © MOSA 1.2-05/03 UNI EN ISO 9001:2000 MOSA hat schon im Jahr 1994 die erste Die Vorteile für unsere Kunden sind: Zertifizierung nach der Norm UNI EN ISO 9002 · Qualitätsbeständigkeit der Produkte und des für das eigene Qualitätssicherungssystem erhalten;...
  • Seite 122 MOTORSCHUTZ ES - EV M 40.2 FEHLERSUCHE M 43… GERÄTEWARTUNG M 45 LAGERUNG M 46 DEMONTAGE DER MASCHINE M 51 TECHNISCHE DATEN M 53 ABMESSUNGEN M 60 SCHALTPLANZEICHENERKLÄRUNG M 61-….. SCHALTPLAN ERSATZTEILZEICHNUNGEN HP ... ERSATZTEILE R 1.1 BESTELLUNG FÜR MOSA-ORIGINALERSATZTEILE...
  • Seite 123 Wir bitten unbedingt um Beachtung der Seiten "Sicherheitshinweise". Alle Rechte vorbehalten. ã Es ist ein eigenes Markenzeichen der MOSA division of B.C.S. S.p.A. Alle anderen Firmennamen und Logos in dieser Betriebsanleitung sind Warenzeichen ihrer Besitzer.  Nachdruck und Vervielfältigung ganz oder teilweise,...
  • Seite 124 JEDER ANDERWEITIGE GEBRAUCH; Wartungsarbeiten an Ihren zuständigen Fachhändler, oder DER NICHT DER BESCHRIEBENEN VERWENDUNG direkt an MOSA zu wenden, wo Sie eine schnelle und ENTSPRICHT; entbindet MOSA von den Gefahren, die fachkundige Bedienung erhalten. auftreten könnten, oder auf jeden Fall von den beim Verkauf getroffenen Vereinbarungen;...
  • Seite 125 Anmerkung GE_, MS_, TS_, EAS_ © MOSA 1.0-11/03 Das Kennzeichen CE (Comunità Europea) bescheinigt, dass das Produkt die wesentlichen Sicherheitsvoraussetzungen nach den einschlägigen europäischen Richtlinien erfüllt. In der Konformitätserklärung werden die ABGESTIMMTEN RICHTLINIEN übertragen und nicht zur Überprüfung verwendet.

  • Seite 126: Symbole Und Sicherheitshinweise

    SYMBOLE UND SICHERHEITSHINWEISE GE_, MS_, TS_ © MOSA 1.0-01/04 SYMBOLE IN DIESER SICHERHEITSHINWEISE BEDIENUNGSANLEITUNG GEFAHR - Die in dieser Bedienungsanleitung enthaltenen Symbole dienen zur Beachtung des Benutzers, um Unfälle oder Bei diesem Hinweis droht eine unmittelbare Gefahr sowohl Gefahren sowohl an Personen als auch an Sachen oder für Personen als auch für Sachen: Im ersten Fall sind Tod...
  • Seite 127 SYMBOLE UND SICHERHEITSHINWEISE GE_, MS_, TS_ © MOSA 1.0-11/03 SYMBOLE VERBOTE (für alle MOSA Modelle) Unfallschutz für Personen Benutzung nur mit Sicherheitskleidung - STOP - Unbedingt lesen und beachten. Es ist Pflicht, die entsprechende Schutzausrüstung zu benützen. Benutzung nur mit Sicherheitskleidung -...

  • Seite 128: Feuerlöschmassnahmen

    HINWEISE (Vor dem Gebrauch) GE_, MS_, TS_ © MOSA 1.0-11/03 Um einen störungsfreien Betriebsablauf zu gewähren, bitten wir Sie, die Hinweise zur Aufstellung und Bedienung der Aggregate unbedingt zu beachten. Elektrische Geräte dürfen nicht mit Motor abstellen beim Tanken. nackten Füßen oder nasser Nicht rauchen, kein offenes Feuer, keine Funken, kein Betrieb von elektrischen Geräten...

  • Seite 129: Standort Des Gerätes Und/Oder Aggregates

    HINWEISE ZUR INBETRIEBNAHME GE_, MS_, TS_ © MOSA 1.0-11/03 HINWEISE VOR DER ERSTEN INBETRIEBNAHME Prüfen, ob der komplette Luftaustausch gewährleistet ist und die erwärmte Abluft nicht im Inneren des Aggregates BENZINMOTOREN verbleibt und dort eine gefährliche Temperaturerhöhung ■ Motor nur in freier Umgebung oder gut belüfteten verursacht.
  • Seite 130 Installazione Luftzirkulation Installation Instalación GE 6000-6500 SX/GS-EAS Installation GE 7000 SX/GA-EAS © MOSA REV.1-09/06...
  • Seite 131 VERPACKUNG GE_, MS_, TS_ © MOSA 1.0-01/04 ALLGEMEINES ☞ Sicherstellen, dass die Hebevorrichtungen zum Laden in technisch einwandfreiem Zustand sind, entsprechend dem Gewicht des Aggregates einschließlich der Verpackung geeignet sind und den örtlich geltenden Vorschriften entsprechen. Bei Empfang der Ware das Produkt auf Transportschäden prüfen: Beschädigung der...
  • Seite 132 TRANSPORT UND BEWEGUNG VON AGGREGATEN MIT HAUBE GE_, MS_, TS © MOSA 1.0-01/04 ACHTUNG Bei Transport oder Bewegung sind die Anweisungen gemäß den Abbildungen zu befolgen. Der Transport ist vorzunehmen ohne: - Kraftstoff im Tank - Motoröl - Batteriesäure Sicherstellen, dass die Hebevorrichtungen zum Laden in technisch einwandfreiem Zustand sind, entsprechend dem Gewicht des Aggregates einschließlich der Verpackung geeignet sind und den örtlich geltenden Vorschriften entsprechen.
  • Seite 133 CTM2 ACHTUNG...

  • Seite 134: Auffuellen Und Oelstandskontrolle

    Vorbereitung und Gebrauch (Dieselmotor) TS_GE Luftgekühlt © MOSA 1.0-02/04 KRAFTSTOFF ACHTUNG Nicht rauchen, kein offenes Feuer während des Einfüllens, um Explosionen zu vermeiden. Kraftstoffdämpfe sind hochgiftig. Nur im Freien oder in gut belüfteten Räumen einfüllen. Keinen Kraftstoff verschütten. Eventuell verschütteten Kraftstoff sorgfältig abwischen, vor dem Starten des Motors.
  • Seite 135 GE 6000 SX/GS MOTORSTART UND ABSCHALTEN DES MOTOR GE 6500 SX/GS © MOSA REV.1-09/06 ABSCHALTEN täglich kontrollieren ☞ Vor dem Abstellen des Motors müssen unbedingt folgende Tätigkeiten ausgeführt werden: - Verbraucher ausschalten, sowohl dreiphasig als auch einphasig, Stecker abziehen. HINWEIS Die wesentlichen Einstellungen dürfen nicht...

  • Seite 136: Bedienelemente - Referenzliste

    BEDIENELEMENTE - REFERENZLISTE GE_, MS_, TS_ © MOSA 1.1-05/06 Anzeige Hydrauliköl Kontrolleuchte Reset PTO HI Schweißbuchse ( + ) Starttaste Hilfsstrom (Wiederstart) Schweißbuchse ( - ) Anzeige Kraftstoffpegel Erdanschluß Steuereinheit E.A.S. Steckdose AC Logikeinheit QEA Beschleuniger (Gashebel/Gaszug) FI-Schalter ( 30 mA ) GFI Füllpumpe...
  • Seite 137 Comandi Bedienelemente GE 6000 SX/GS Controls Mandos GE 6500 SX/GS Commandes © MOSA REV.1-09/06...

  • Seite 138: Aggregate Mit Thermoschutz

    CT 230 - 200 SX USE AS A GENERATOR GE 6000 - 6500 SX/GS GE 7000 SX/GA © MOSA REV.0-06/99 ☞ AGGREGATE MIT THERMOSCHUTZ Es ist absolut verboten, den Stromerzeuger Der Thermoschutz löst automatisch aus, wenn die an das öffentliche Stromnetz oder andere maximale Leistung überschritten wird.
  • Seite 139 BENUTZUNG DES ZUBEHÖRS FERNBEDIENUNG 38.5 TCM 5 - 5D - 6 © MOSA 1.0-01/04 HINWEIS Bei Benützung von TCM 5 5D-6 kann die E.A.S. Einheit nicht gleichzeitig angeschlossen werden. BENUTZUNG DER FERNBEDIENUNG TCM 5 Durch die Verbindung der TCM 5 mit dem Stromerzeuger, der für Fernstart eingerichtet ist,...

  • Seite 140: Motoren Mit Motorschutz (Es - Ev)

    MOTORSCHUTZ ES - EV 39.4 © MOSA 1.1-02/03 MOTOREN MIT MOTORSCHUTZ (ES - EV) Der Motorschutz ES oder EV schützt den Motor bei zu zu niedrigem Öldruck und zu hoher Temperatur. Das System besteht aus einer Steuerplatine Bedienung und Kontrolle und einer Motorstopp- Zu hohe Temperatur Vorrichtung: Solenoid (ElettroStop.), Elektroventil a...

  • Seite 141: Störungssuche

    Störungssuche 40.2 Dieselmotoren © MOSA REV.3-07/06 Störung Mögliche Ursache Abhilfe MOTOREN Motor springt nicht an Motor 1) Gashebel (I6) (wenn eingebaut) nicht auf 1) Position überprüfen der richtigen Position. 2) Notschalter (L5) gedrückt 2) Entriegeln 3) Vorglühen (wenn eingebaut) 3) Fehlende oder ungenügende Phase der Glühkerzen.
  • Seite 142 Störungssuche 40.2. Dieselmotoren © MOSA REV.3-07/06 Störung Mögliche Ursache Abhilfe MOTOREN 4) Kühlrippen reinigen. ) Kühlwasser- oder Ölbehälter verstopft (wenn eingebaut). 5) Kühlwasserpumpe defekt (nur bei 5) Wenden Sie sich an Ihren Service. wassergekühlten Motoren) 6) Einspritzdüsen defekt. Einspritzpumpe 6) Wenden Sie sich an Ihren Service.

  • Seite 143: Wartung Der Maschine

    Im Rahmen der Wartungsarbeiten sind je nach Betriebs- und Umgebungsbedingungen Reinigungsmaßnahmen erforderlich. Nicht zu den Wartungsarbeiten zählen Arbeiten die von autorisierten Service-Stellen oder direkt von MOSA durchgeführt wurden, wie Reparaturen, bzw. der Austausch von Teilen anlässlich eines Schadens oder der Austausch von elektrischen oder mechanischen Komponenten infolge normalen Verschleißes.
  • Seite 144 WARTUNG 43.1 © MOSA 1.0-09/05 ACHTUNG Bei allen Wartungsarbeiten an Stromaggregaten mit Automatik, muss die Automatik auf RESET gestellt sein. ■ Bei allen Wartungsarbeiten an elektrischen Schalttafeln des Aggregates müssen alle Sicherheitsvorkehrungen getroffen ■ werden, d.h. alle Verbraucher vom Aggregat trennen, NETZ; GENERATOR UND BATTERIE von der Notstromanlage trennen.
  • Seite 145 WIEDERINBETRIEBNAHME GE_, MS_, TS_ © MOSA 1.0-11/03 Bei Stillsetzung der Maschine für länger als 30 Tage muss darauf geachtet werden, dass das Aggregat an einem geeigneten sauberen, trockenen und frostsicheren Ort gelagert wird, um Rost-, Korrosions-, oder andere Schäden an dem Produkt zu vermeiden.
  • Seite 146 - Kraftstoff vom Tank - Öl vom Motor - Kühlflüssigkeit vom Motor - Batterie N.B.: MOSA ist an der Entsorgung nur beteiligt wenn es sich um zurückgenommene gebrauchte Maschinen handelt, die nicht mehr repariert werden können. Dies natürlich nur nach vorheriger Genehmigung.

  • Seite 147: Technische Daten

    GE 6000 SX/GS TECHNISCHE DATEN GE 6500 SX/GS © MOSA REV.1-09/06 Das Modell GE 6000/6500 ist ein elektrisches Aggregat, das mechanische von einem Verbrennungsmotor erzeugte Energie über einen Drehstromgenerator in elektrische Energie umwandelt. Das Schweißaggregat ist für den Industriegebrauch bestimmt; es wird von einem endothermischen Motor angetrieben und besteht aus den folgenden Hauptbestandteilen: Motor, Drehstromgenerator, elektrische und elektronische Steuerungen, Karosserie oder Schutzaufbau.
  • Seite 148 © MOSA 1.0-04/04 DIMENSIONI DIMENSIONS SCHEMI ELETTRICI ELECTRICAL SYSTEM RICAMBI SPARE PARTS...
  • Seite 150 GE 6000 SX/GS GE 6500 SX/GS © MOSA REV.0-10/04 Legenda schema elettrico Electrical system legende Legende des schemas electriques : Alternatore Alternator A : Alternateur : Supporto connessione cavi Wire connection unit B : Connexion câbles : Interruttore differenziale G.F.I.
  • Seite 156 Ricambi Ersatzteile GE 6000 SX/GS Spare parts Tabla de recambios GE 6500 SX/GS Piéces de rechange © MOSA REV.1-09/06...
  • Seite 157 Ricambi Ersatzteile GE 6000 SX/GS Spare parts Tabla de recambios GE 6500 SX/GS 42.1 Piéces de rechange © MOSA REV.1-09/06 Pos. Rev. Cod. Descr. Note 356403038 RONDELLA DI SICUREZZA 105111290 VENTOLA CON FASCETTA 356323039 DISTANZIALE FISS. VENTOLA 256703100 ALTERNATORE fino a REV.10/04 Del.26/06 - 01/03/06...
  • Seite 158 Ricambi Ersatzteile GE 6000 SX/GS Spare parts Tabla de recambios GE 6500 SX/GS Piéces de rechange © MOSA REV.1-09/06...
  • Seite 159 DISGIUNTORE TERMICO 15A-250V 352007109 PROTEZIONE TERMICA 5A 107302460 STARTER A CHIAVE 105511810 CONTAORE 230V 50Hz IP65 356317330 CONTAORE 110V 50Hz GE 6000 SX/GS 230/110V Version 232027130 CAPPUCCIO PROTEZIONE I.D. 220237105 Vedi Cod.256007105 256707325 INT.MAGNETOTERMICO 2POLI 25A-B GE 6000 SX/GS 230 Version 232027036...
  • Seite 160 Ricambi Ersatzteile GE 6000 SX/GS Spare parts Tabla de recambios GE 6500 SX/GS Piéces de rechange © MOSA REV.1-09/06...
  • Seite 161 Ricambi Ersatzteile GE 6000 SX/GS Spare parts Tabla de recambios GE 6500 SX/GS 44.1 Piéces de rechange © MOSA REV.1-09/06 Pos. Rev. Cod. Descr. Note 372801082 TRAVERSA PROTEZIONE SIL. SCAR. 259109154 STAFFA FISSAGGIO BATTERIA 372801050 BASAMENTO 209509150 BATTERIA 45 AH fino a REV.10/04 Del.
  • Seite 162 CTM 2 372800130 © MOSA 1.0-10/01 Pos. Rev. Cod. Descr. Descr. Note WHEEL 102042490 RUOTA 372801234 MANIGLIA DX DI STAZIONAMENTO STANDING KNOB STANDING KNOB (LEFT) 372801235 MANIGLIA SX DI STAZIONAMENTO 372801160 ASSALE AXLE 6075020 COPIGLIA PIN, SPLIT...
  • Seite 163 TCM 5 5D - 6 - 22 - 40 930150000 - 330100000 - 930300000 - 330200000 - 330400000 © MOSA 1.1-02/03 TCM 5D - 22 TCM 5D TCM 22 TCM 5 SCHEMA ELETTRICO ELECTRICAL DIAGRAM ELECTRIQUE SCHEMA ELEKTRISCHES SCHEMA TCM 6 ELECTRISCH GEDEELTE ESQUEMA ELÉCTRICO...

Diese Anleitung auch für:

Ge 6000 gsGe 6500 sxGe 6500 gs
