MB Connect Line mbNETFIX NFH100 Schnelleinstieg Zur Inbetriebnahme Seite 11

a. Bridge Mode:
Nach dem Bootvorgang ist der Paketfilter
INAKTIV.
D. h.: die Übergänge WAN > LAN und
LAN > WAN sind offen.
Alle anstehenden Verbindungsversuche/
Verbindungen werden detektiert.
Dieser Modus ist nur solange aktiv,
bis das Gerät das erste Mal konfiguriert
worden ist.
Der Eingang 1 wird nur so lange ausgewertet, bis der mbNETFIX einmalig konfiguriert
wurde, danach wird der Zustand von Eingang I1 ignoriert.
b. Bridge Mode mit aktivem Paketfilter
(Security by default):
Nach dem Bootvorgang ist sowohl der
Paketfilter als auch der Lernmodus aktiv.
D. h.: die Übergänge WAN > LAN und
LAN > WAN sind blockiert.
Alle anstehenden Verbindungsversuche
werden detektiert.
Reset
Reset
10...30
10...30
VDC I/O
10...30
VDC
10...30
VDC I/O
VDC
– + FE
HINWEIS
Prog
Prog
Function
Prog
Prog
Function
Reset
Reset
10...30
10...30
VDC I/O
10...30
VDC
10...30
VDC I/O
VDC
– + FE
- 11 -
Rdy
Rdy
Rdy
Rdy
Stat
Stat
Stat
Stat
Usr
Usr

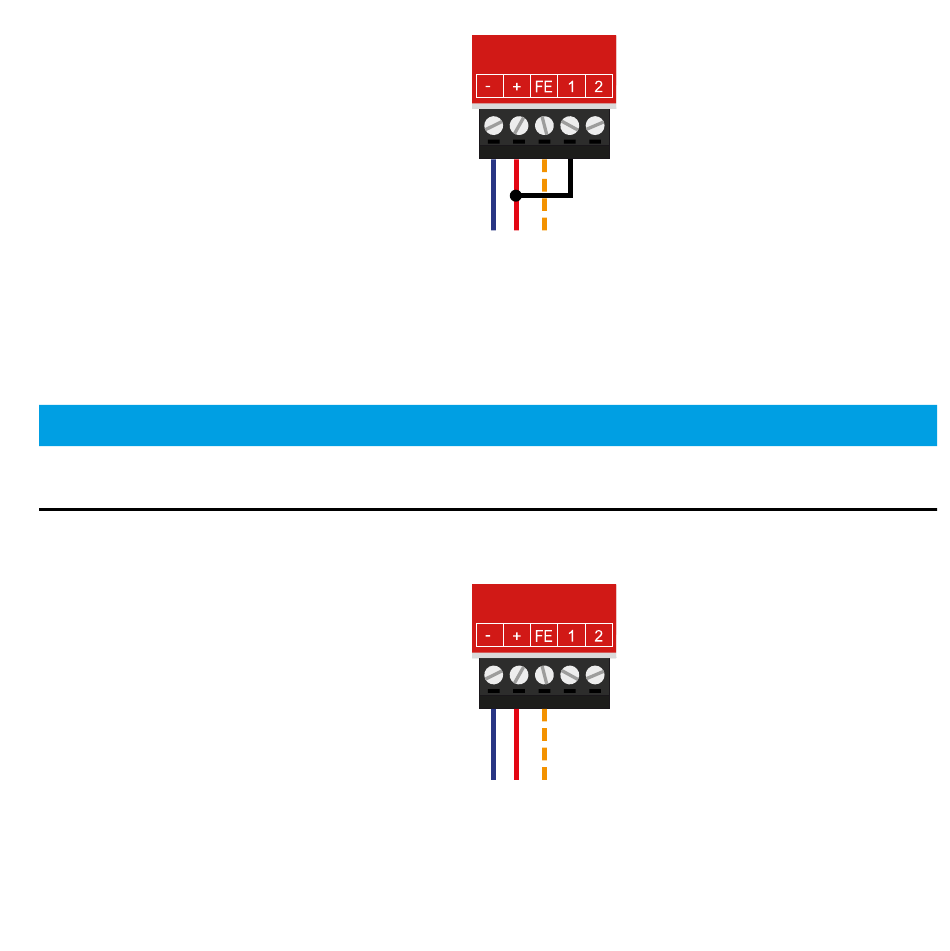

1. Schließen Sie den Potential-
Usr
Usr
ausgleich an Funktionserde
FE an.
2. Verbinden Sie die Klemmen
I/O 1 und + (=> I1 = high).
Verwenden Sie hierfür die
mitgelieferte Steckbrücke.
3. Schließen Sie das Gerät an
die Versorgungsspannung
(DC 10 – 30 V) an.
Achten Sie auf die richtige
Polung!
Pwr
Pwr
Pwr
Pwr
Rdy
Rdy
Rdy
Rdy
Stat
Stat
Stat
Stat
Usr
Usr
1. Schließen Sie den Potential-
Usr
Usr
ausgleich an Funktionserde
FE an.
2. Schließen Sie das Gerät an
die Versorgungsspannung
(DC 10 – 30 V) an.
Achten Sie auf die richtige
Polung!
