- Seite 2 Internet: www.seltron.eu E- mail: info@seltron.eu...
-
Seite 3: Inhaltsverzeichnis
User manual ............ 4 Setting manual ..........13 Installation manual ......... 17 Technical data, statements ......20 Bedienungsanleitungen ........23 Betriebsanleitungen ........32 Montageanleitungen ........36 Technische Daten, Stellungsnahme ....39 Istruzioni per l’uso .......... 42 Istruzioni per l’impostazione ......51 Istruzioni per il collegamento ...... -
Seite 23: Beschreibung Und Aussehen Von T1

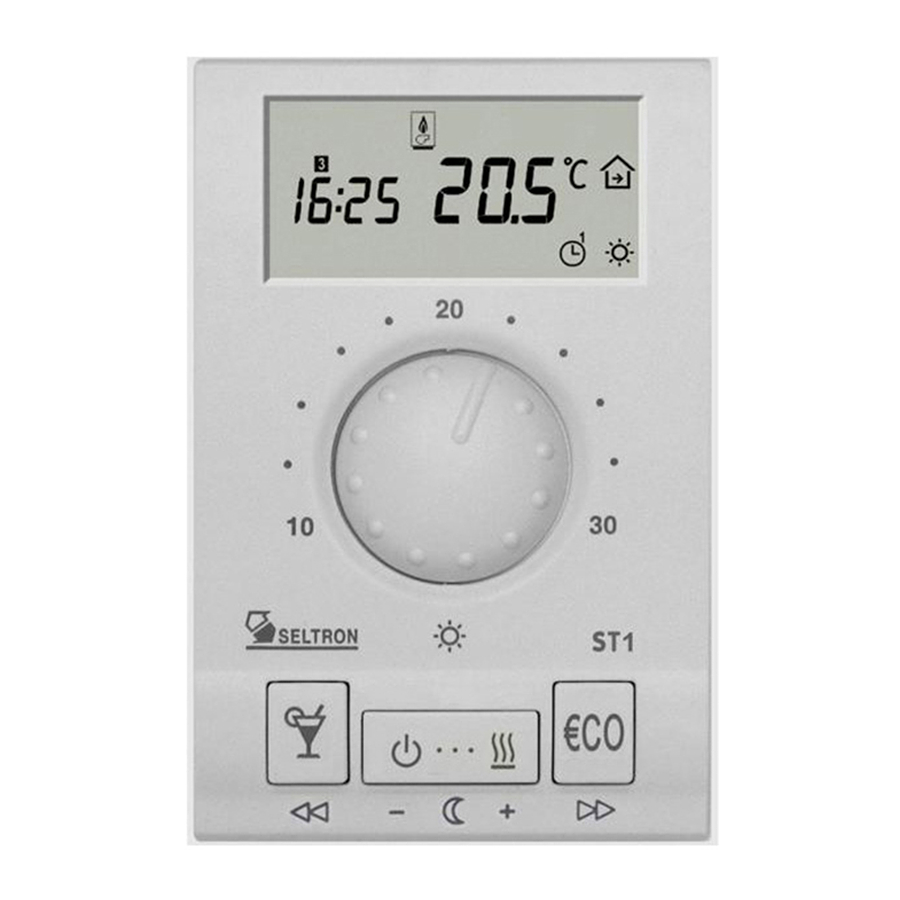

Beschreibung und Aussehen von T1 Der T1 ist ein leistungsstarker, modern geformter Rumthermostat mit einer Wochenprogrammuhr. Er ermöglicht die Auswahl zwischen 4 Temperaturniveaus, einen maximalen Komfort Sparsamkeit von Energie versichert. Den T1 zeichnet eine sehr einfache Bedienung aus. Eine besondere Stärke geben ihm die Party und die Eco Taste. - Seite 24 Regelelement Raumtemperatur - Der Kessel Relaisausgang - Der Stellantrieb OFF- ausgeschaltet - Die Pumpe ON - eingeschaltet Programmuhr Der Tag und - Tagestemperatur die Zeit - Nachtteamperatur PARTY Betriebsart - Ausschaltung - Heizung Der Einstellungsknopf - Kühlung für die Tages- temperatureinstellung PARTY - Ausschaltung...
-
Seite 25: Auswahl Der Betriebsart
Auswahl der Betriebsart Betriebseinschaltung Sie drücken die Taste (Bild 2). An der Anzeige erscheint das Symbol wenn Sie heizen und das Symbol , wenn Sie kühlen. Der Betrieb verläuft nach der Bild 2 Programmuhr. Betriebsausschaltung Sie drücken die Taste (Bild 3). An der Anzeige erscheint das Symbol Frostschutz bleibt aktiv. -
Seite 26: Party Und Eco Betriebsart
Bild 5 Bild 6 PARTY und ECO Betriebsart PARTY - Einschaltung der Tagestemperatur Drücken Sie die Taste . Mit der Taste ) oder können Sie die Dauer des PARTY- Betriebes von 1 bis 24 Stunden einstellen. Wollen Sie dauerhaft den PARTY- Betrieb einschalten, wählen Sie on. -
Seite 27: Einstellung Der Genauen Zeit
Im Programm Gruppe P1.4 (Seite 33) können wir gewünschte Temperatur in Ferienbetrieb ändern. Werkseinstellung ist 12°C. Einstellung der genauen Zeit Die Stunden Sie halten die Taste gedrückt und mit drücken der Taste oder stellen Stunde ein (Bild 7). Bild 7 Die Minuten Sie halten die Taste gedrückt... -
Seite 28: Voreingestellte Zeitprogramme
Voreingestellte Zeitprogramme Die Programmauswahl Sie halten die Taste gedrückt und mit drücken der Taste wählen Sie das gewünschte Zeitprogramm aus (Bild 10). Sie können zwischen Programmen Pr1, Pr2, Pr3, Pr4 und - - - aus- wählen. ausgewählte Programm löscht immer bisherige Zeitprogramm. -
Seite 29: Änderung Des Zeitprogramms
Änderung des Zeitprogramms Das ausgewählte Zeitprogramm können Sie beliebig verändern und sich ein eigenes, individuelles Zeitprogramm gestalten. Dies machen Sie auf folgende Art. Halten Sie die Taste gedrückt und drücken Sie die Taste (Bild 11). Nach dem Ton lassen Sie die beiden Tasten los. An der Anzeige schreibt sich CH1 aus (Bild 12). -
Seite 30: Auswahl Zwischen Heizung Und Kühlung
Unbesetzte Zeitbefehl Bild 14 Auswahl zwischen Heizung und Kühlung Von Heizung auf Kühlung und umgekehrt schalten Sie so um, dass Sie etwa 10 Sekunden lang die Taste gedrückt halten (Bild 15). Nach dem Ton lassen Sie die Taste los. An der Anzeige zeigt sich die neue Betriebsart, HEA- Heizung oder COO- Kühlung (Bild 16). -
Seite 31: Fernschaltung Des Betriebes
Fernschaltung des Betriebes Durchs Telefon ist die Fernschaltung, nach der eingestellten Tagestemperatur möglich. Zur Verfügung stehen Modul G1-D für den Anschluss an die analoge Telefonleitung und Modul G44, der im Mobilnetz funktioniert. Für den Gebrauch der Fernschaltung mit einem Telefon sehen Sie die Anleitungen für Telewarm. -
Seite 32: Betriebsanleitungen
Menü Das Menü besteht aus vier Gruppen. Die Gruppe CH1 ist das Zeitprogramm, die Gruppe d1 beinhaltet Daten über den Thermostat, die Gruppe P1 ist für die Programmeinstellungen bestimmt, die Gruppe S1 ist für die Wartungseinstellungen des Thermostaten bestimmt. Auswählen des Menüs Das Menü... - Seite 33 Raumthermostaten. Die Gruppe d1 zeigt die Daten des Thermostaten, die Veränderung der Einstellungen ist aber nicht möglich. In der Gruppe d1 sind folgende Parameter: - [d1.1] Raumthermostat Typ (T1) - [d1.2] Programmversion - [d1.3] Heizung oder Kühlung - [d1.4] ED Konstante und Regelanlage - [d1.5] Temperaturfühler kalibrieren...
- Seite 34 Die Programmgruppe P1 Die Programmgruppe P1 ist für die Gebrauchseinstellungen des Thermostaten bestimmt. Für eine Veränderung der ausgewählten Parameter muss man etwa 5 Sek. lang die Taste gedrückt halten. Der Parameter beginnt zu blinken. Mit Drücken der Taste ) oder ) wird sein Wert verändert.
-
Seite 35: Werkseinstellungen
Zugang zur Parameter S1.1 ist ermöglicht mit Abkürzung. Die können wir aktivieren, wenn wir die Taste (Bild 22) drücken und halten unge- fähr 20 Sek. Taste auslasen nach dem Tonsignal. Auf dem Bildschirm wird Parameter (S1.1) angezeigt. Jetzt können wir diesen oder andere Parameter beliebig verändern. -
Seite 36: Auswahl Der Montagestelle
Auswahl der Montagestelle Die Auswahl der Montagestelle ist wichtig für den richtigen Betrieb des Raumthermostaten. Die dementsprechende Stellen sind an Innenwänden, die nicht von der Sonne angestrahlt sind und nicht den lokalen Wärmequellen und dem Durchzug ausgesetzt sind. Die Höhe der Montage soll etwa 150 cm über dem Boden sein (Bild 24). Bild 24 Montage des Untergestells Nehmen... -
Seite 37: Elektroanschluss
Unterputz- Wand dose Bild Bild Elektroanschluss WICHTIG: Die Montage und den Elektroanschluss Thermostaten soll jemand mit entsprechender Fachausbildung oder eine bevollmächtige Organisation machen. Beim Anschluss muss man die Lokalvorschriften bzw. die Vorschriften für Elektroin- stallationen nach VDE 01000 und EN IEC 60364 beachten. Den elektrischen Leiter leiten Sie durch den Untergestellboden (Bild 27 -Stellung A). -
Seite 38: Anschluss Des Telewarms
Hauptschalter ausgeschaltet ist. Anschluss des Telewarms Telewarm G1-D oder Telewarm G44 schließen Sie in der freien Klemme Konektors Untergestell T1 an (Bild 29). Für Anschluss Telewarms an das elektrische und an das Telefonnetz sehen sie die Anleitungen für Telewarm. Bild 29... -
Seite 39: Eg-Konformitätserklärung
Gehäuse: ........ABS Thermoplast, Weiß Dimensionen (l × b × h): ....72 × 32 × 112 [mm] Gewicht: ......... 150 g EG- Konformitätserklärung Der Raumthermostat T1 entsprecht folgenden Richtlinien und Normen: · EMC: Richtlinie für Elektromagnetische Verträglichkeit 2014/30/EG, · LVD: Niederspannungsrichtlinie 2014/35/EG, ·... - Seite 40 Für die Reparatur in der Garantiefrist wenden Sie sich bitte an einen autorisierten Verkäufer oder Servicestelle zusammen mit der Originalrechnung oder ausgefülltem Garantiezertifikat. Die Garantie gilt in allen Ländern, wo das Gerät seitens SELTRON selbst oder eines autorisierten Fachhandels verkauft wird. GARANTIE...
-
Seite 41: Entsorgung Von Gebrauchten Elektrischen Und Elektronischen Geräten
Entsorgung von gebrauchten elektrischen und elektronischen Geräten Entsorgung von gebrauchten elektrischen und elektroni- schen Geräten (Anzuwenden in den Ländern der Europäi- schen Union und anderen europäischen Ländern mit einem sepa- raten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als norma- ler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und...
