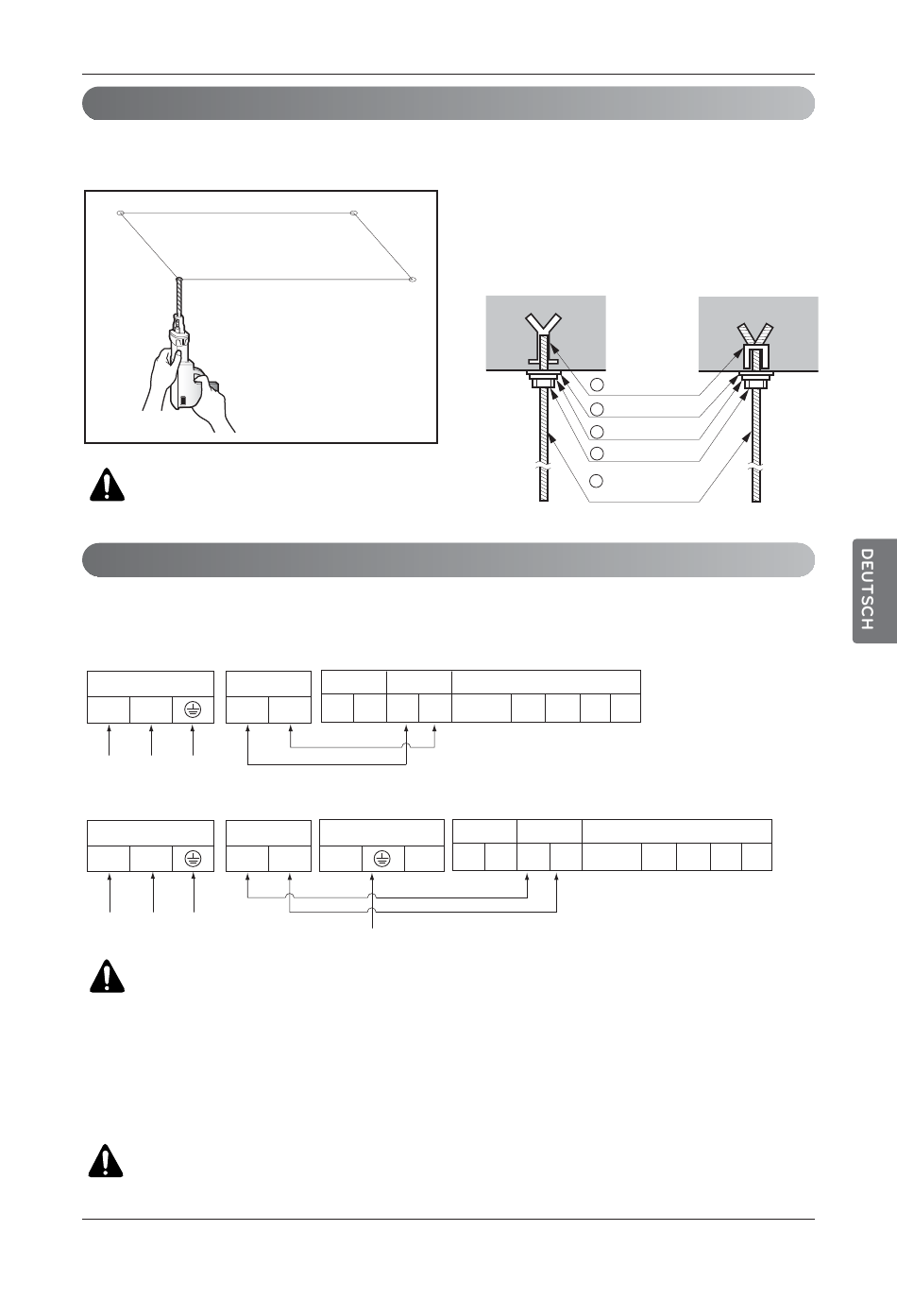

Innengerätemontage
• Wählen und markieren Sie die Lage der
Halteschrauben.
• Bohren Sie die Bohrlöcher für die Dübel in die Decke.
VORSICHT : Ziehen Sie die Muttern
und Schrauben fest an, damit das
Gerät nicht herunterfallen kann.
Kabelanschlüsse
Schließen Sie die Kabel, je nach Außengeräteanschluss, einzeln an die Anschlüsse der Reglerkarte an.
• Die Farben der Außengerätekabel und der jeweiligen Anschlüsse müssen mit den Farben am Innengerät übereinstimmen.
BR-Gehäuse (48k)
Anschlussleiste Innengerät
Anschlussleiste Innengerät
L(L1) N(L2)
3
INNEN STROMVERSORGUNG EINGANG
B8-Gehäuse (76/96k)
Anschlussleiste Innengerät
Anschlussleiste Innengerät
L(L1) N(L2)
3
INNEN STROMVERSORGUNG EINGANG
ACHTUNG : Stellen Sie sicher, dass die Schrauben der Anschlüsse fest angezogen sind.
Befestigung der Kabel
1) Verlegen Sie die beiden Netzkabel im Schaltkasten.
2) Befestigen Sie die Metallklemme mit einer Schraube an der Innenseite des Schaltkastens.
3) Fixieren Sie bei Kühlgeräten die andere Seite der Klemme mit einer Schraube. Verlegen Sie bei Geräten mit
Wärmepumpe das Kabel mit der Durchschnittsfläche von 0,75 mm² (das dünnere Kabel) an der Klemme ent-
lang und befestigen Sie es mit einer Kunststoffklemme an der anderen Verriegelung des Bedienungsfeldes.
VORSICHT
Das am Gerät angeschlossene Netzkabel sollte die folgenden technischen Daten aufweisen.
Außengerät Innengerät
4
IDU
IDU
INTERNET
SODU SODU
Anschlussleiste
4
SODU SODU
• Setzen Sie die Dübel und Unterlegscheiben auf die
Haltebolzen, um die Haltebolzen an der Decke zu
befestigen.
• Schrauben Sie die Haltebolzen fest in die Dübel.
• Sichern Sie die Montageplatten der Haltebolzen
(grob ausrichten) mit Hilfe der Muttern,
Unterlegscheiben und Federringe.
Altbau
1 Dübel
2 Tellerfeder
3 Federring
4 Mutter
5 Mutter
Zentralsteuerung
DRY1 DRY2 GND
12V
Außengerät Innengerät
IDU
IDU
INTERNET
Montage
Neubau
Außengerät
Zentralsteuerung
Außengerät
DRY1 DRY2 GND
12V
Montageanleitung 11
