Montage

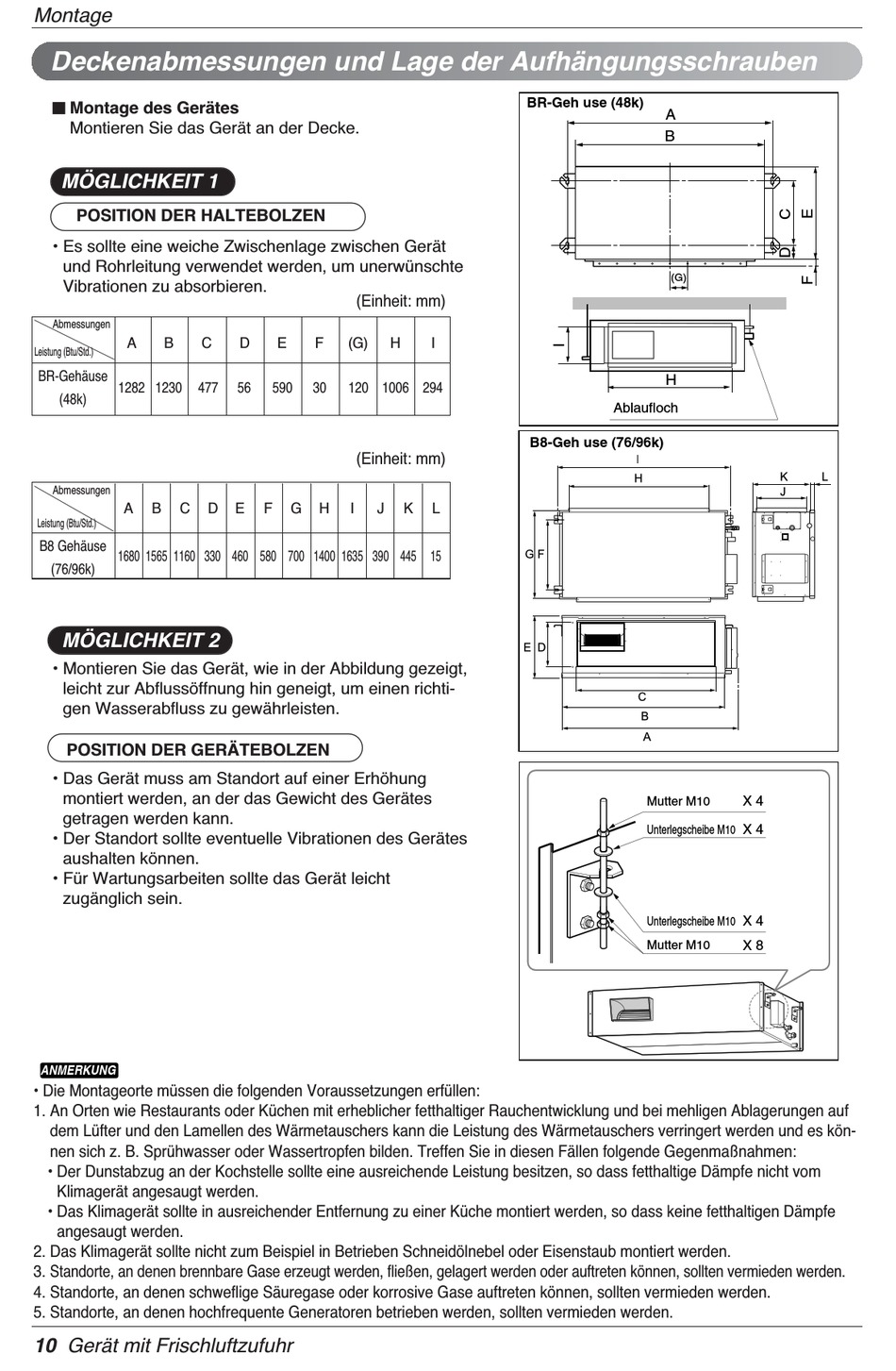

Deckenabmessungen und Lage der Aufhängungsschrauben
n Montage des Gerätes
Montieren Sie das Gerät an der Decke.
MÖGLICHKEIT 1
POSITION DER HALTEBOLZEN
• Es sollte eine weiche Zwischenlage zwischen Gerät
und Rohrleitung verwendet werden, um unerwünschte
Vibrationen zu absorbieren.
Abmessungen
A
B
C
Leistung (Btu/Std.)
BR-Gehäuse
1282 1230
477
(48k)
Abmessungen
A
B
C
Leistung (Btu/Std.)
B8 Gehäuse
1680 1565 1160 330 460 580 700 1400 1635 390 445 15
(76/96k)
MÖGLICHKEIT 2
• Montieren Sie das Gerät, wie in der Abbildung gezeigt,
leicht zur Abflussöffnung hin geneigt, um einen richti-
gen Wasserabfluss zu gewährleisten.
POSITION DER GERÄTEBOLZEN
• Das Gerät muss am Standort auf einer Erhöhung
montiert werden, an der das Gewicht des Gerätes
getragen werden kann.
• Der Standort sollte eventuelle Vibrationen des Gerätes
aushalten können.
• Für Wartungsarbeiten sollte das Gerät leicht
zugänglich sein.
ANMERKUNG
• Die Montageorte müssen die folgenden Voraussetzungen erfüllen:
1. An Orten wie Restaurants oder Küchen mit erheblicher fetthaltiger Rauchentwicklung und bei mehligen Ablagerungen auf
dem Lüfter und den Lamellen des Wärmetauschers kann die Leistung des Wärmetauschers verringert werden und es kön-
nen sich z. B. Sprühwasser oder Wassertropfen bilden. Treffen Sie in diesen Fällen folgende Gegenmaßnahmen:
• Der Dunstabzug an der Kochstelle sollte eine ausreichende Leistung besitzen, so dass fetthaltige Dämpfe nicht vom
Klimagerät angesaugt werden.
• Das Klimagerät sollte in ausreichender Entfernung zu einer Küche montiert werden, so dass keine fetthaltigen Dämpfe
angesaugt werden.
2. Das Klimagerät sollte nicht zum Beispiel in Betrieben Schneidölnebel oder Eisenstaub montiert werden.
3. Standorte, an denen brennbare Gase erzeugt werden, fließen, gelagert werden oder auftreten können, sollten vermieden werden.
4. Standorte, an denen schweflige Säuregase oder korrosive Gase auftreten können, sollten vermieden werden.
5. Standorte, an denen hochfrequente Generatoren betrieben werden, sollten vermieden werden.
10 Gerät mit Frischluftzufuhr
(Einheit: mm)
D
E
F
(G)
56
590
30
120 1006 294
(Einheit: mm)
D
E
F
G
H
I
BR-Geh use (48k)
H
I
B8-Geh use (76/96k)
J
K
L
A
B
(G)
H
Ablaufloch
X 4
Mutter M10
X 4
Unterlegscheibe M10
Unterlegscheibe M10
X 4
Mutter M10
X 8
