Vaderstad Tempo R TPR 4 Betriebsanleitung Seite 53

10.1.11.1 Einstellungen für Gewichtsübertragung und
Bodenanschlag, schwebender Klutenräumer
Lassen Sie Vorsicht walten, es besteht
Quetschgefahr!

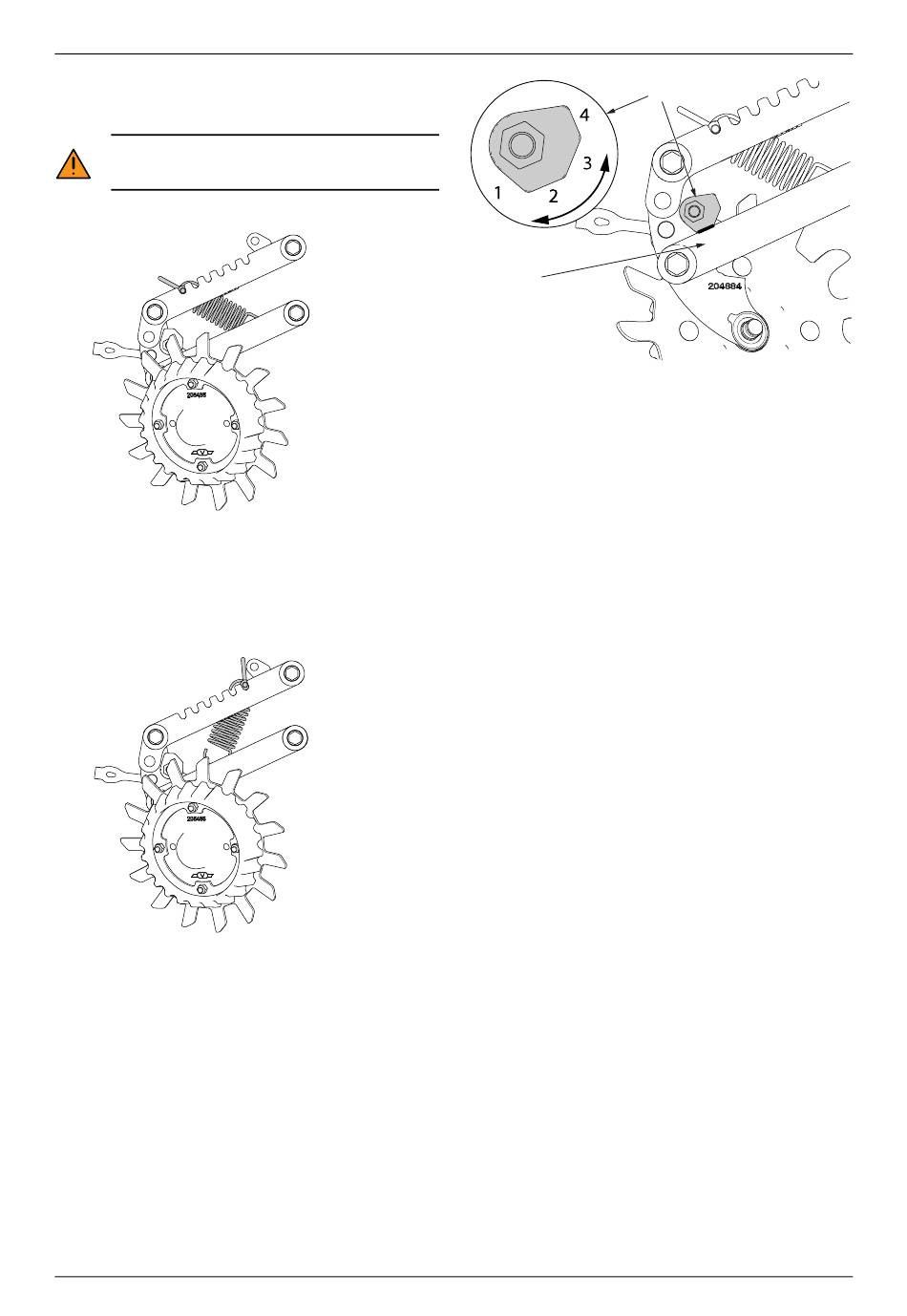

Abb. 10.27 Gewichtsübertragung
Die Abbildung zeigt die maximale auferlegte Gewichts-
übertragung. Die Einstellung erfolgt durch das Versetzen
der Feder im oberen Gelenksystem. Die Feder des unteren
Gelenksystems muss sich in der hinteren Position
befinden.
Abb. 10.28 Gewichtsreduzierung
Die Abbildung zeigt die maximale Gewichtsreduzierung.
Die Einstellung erfolgt durch das Versetzen der Feder im
oberen Gelenksystem. Die Feder des unteren Gelenks-
ystems muss sich in der vorderen Position befinden.
903243-de; 19.03.2019
Einstellungen für Aussaat
B
Abb. 10.29 Positionen des Bodenanschlags
Der Bodenanschlag besteht aus einem Exzenter (A), der
mit einem Bolzen (nicht auf der Abbildung sichtbar)
befestigt ist.
Der Bodenanschlag begrenzt die maximale Arbeitstiefe
des Klutenräumers. Der Bodenanschlag besitzt 4
verschiedene Positionen.
Einstellung der Position für den Bodenanschlag
1. Lösen Sie den Bolzen leicht.
2. Heben Sie das Säaggregat an und drehen Sie den
Exzenter (A) in die gewünschte Position.
• Position 1 entspricht der normalen
Neutralposition.
• Position 4 entspricht der flachsten Arbeitstiefe,
etwa 45 mm flacher als Position 1.
3. Lassen Sie das Säaggregat herab, sodass es frei hängt.
Stellen Sie sicher, dass die Exzenterfläche einen
parallelen Kontakt zur Halterung (B) aufweist.
4. Ziehen Sie den Bolzen mit 81 Nm an.
A
47
