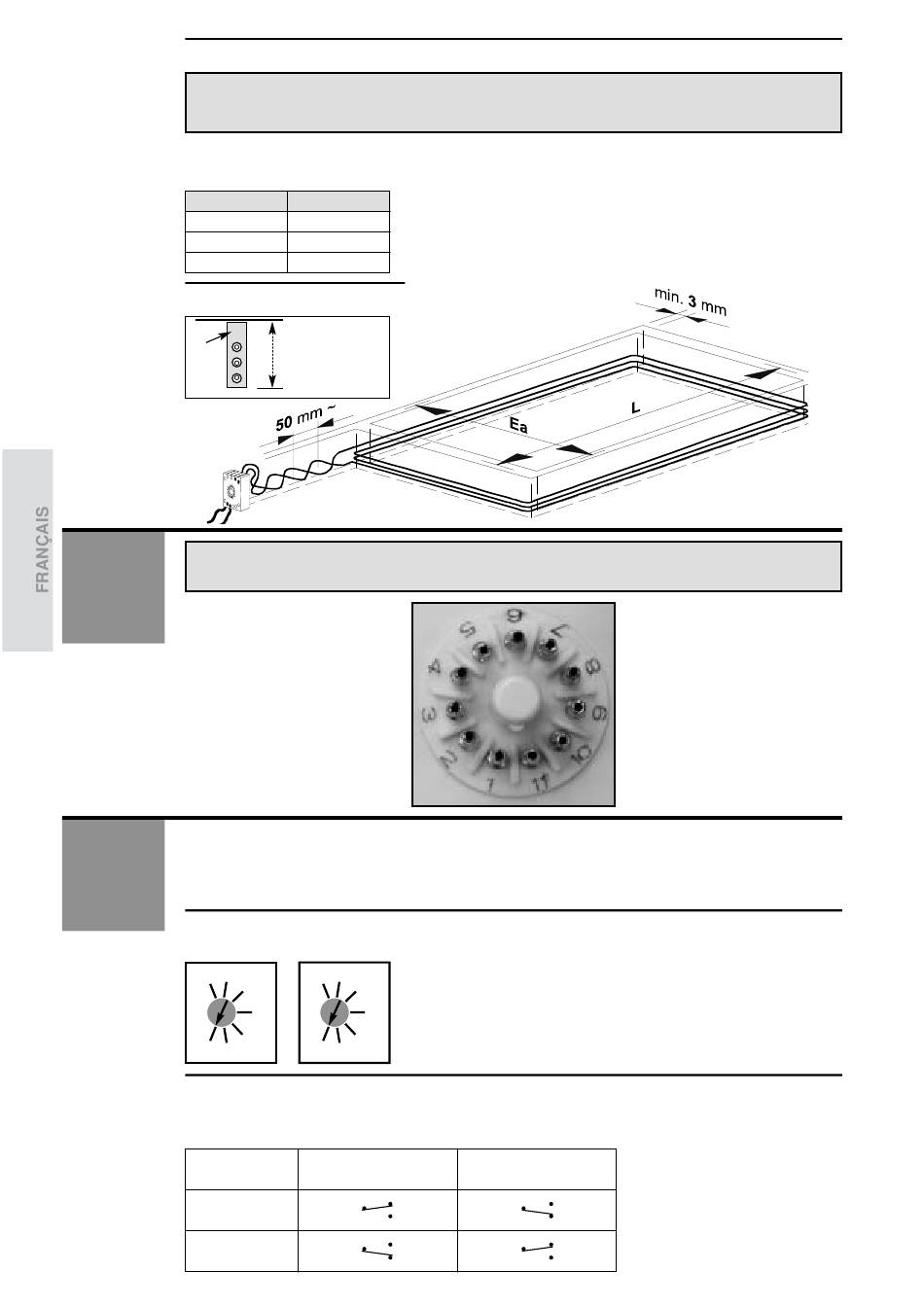

C. DETERMINATION DU NOMBRE DE TOURS DES BOUCLES
ATTENTION :
Pour des raisons de conformité, le facteur d'antenne, défini comme la surface de la boucle multipliée
par le nombre de tours, ne peut jamais excéder NA = 20 dans aucune situation.
Par exemple, si L=2m, Ea=1m et le nombre de tours =4, alors NA = 2x1x4 = 8 < 20
Vous trouverez ci-dessous le nombre de tours recommandé :
Surface
< 3 m
3 - 5 m
6 - 10 m
D. PROFONDEUR DE LA TRANCHEE
Produit
d'étanchéité
CONNEXIONS
ATTENTION :
EXIGENCES UL : l'appareil doit être installé sur une Embase Relais reconnue SWIV2 compatible UL
Embases relais suggérées :
• OMRON PF113A-D
• LUNDBERG R11
• MAGNECRAFT 70-465-1
• IDEC SR3P-05C
• ERSCE ES11
• CUSTOM CONNECTOR
CORPORATION OT11
REGLAGES A. LES 3 CONFIGURATIONS
• Configuration # 1 : contrôleur simple boucle (MATRIX-S)
• Configuration # 2 : contrôleur double boucle en mode indépendant (MATRIX-D avec le dip switch #10 OFF)
• Configuration # 3 : contrôleur double boucle en mode combiné (MATRIX-D avec le dip switch #10 ON)
B. POTENTIOMETRES
TEMPS DE PRESENCE
1 min 10 min
1 H
Min
Max
5 H
Infini
20 H
C. CONFIGURATIONS DU RELAIS (Dip Switch #3)
La boucle A active le relais A et la boucle B active le relais B. Dans le cas de boucles doubles en mode combiné, le
relais A donne la détection de présence et le relais B donne le sens du mouvement
Détection
Non détection
Nombre de tours
4
2
2 3
2 2
30-50 mm en fonction du
nombre de tours de câble
Nettoyer et sécher les
rainures avant d'insérer
le câble
ne pas enlever la graisse sur les broches du connecteur
SENSIBILITE
• Un potentiomètre de réglage du temps maximum de détection de présence :
0.5% 0.44%
de 1 min à l'infinité
0.34%
Min
• Un potentiomètre de réglage de la sensibilité linéaire (∆f) de la boucle A :
2 H 0.25%
de 0.005% à 0.5 %
Max
• Un potentiomètre de réglage de la sensibilité linéaire (Df) de la boucle B :
0.18%
0.005% 0.1% de 0.005% à 0.5 %
MODE ACTIF
(dip switch #3 OFF)
NO
COM
NC
NO
COM
NC
(SMA/SMA230)
(SMA2 avec le dip-switch # 10 OFF)
(SMA2 avec le dip-switch # 10 ON)
MODE PASSIF
(dip switch #3 OFF)
NO
COM
NC
NO
COM
NC
Pin 1 : Alimentation
Pin 2 : Alimentation
Pin 3 : Relais 2 (NO)
Pin 4 : Relais 2 (COM)
Pin 5 : Relais 1 (NO)
Pin 6 : Relais 1 (COM)
Pin 7 : Boucle A
Pin 8 : Boucle commune et terre
Pin 9 : Boucle B
Pin 10 : Relais 1 (NC)
Pin 11 : Relais 2 (NC)
