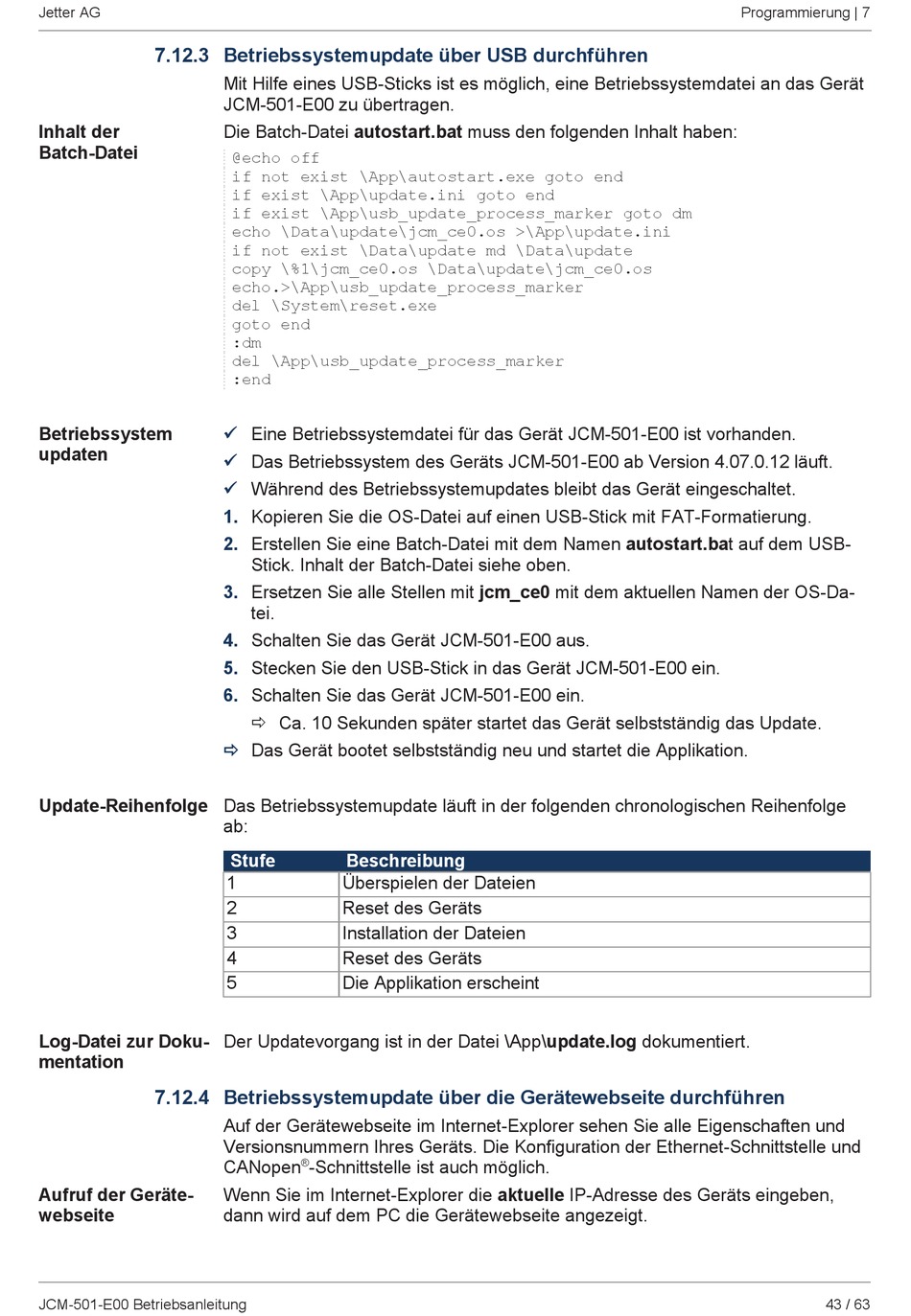

Betriebssystemupdate Über Usb Durchführen; Betriebssystemupdate Über Die Gerätewebseite Durchführen - Jetter JCM-501-E00 Betriebsanleitung

Jetter AG
7.12.3 Betriebssystemupdate über USB durchführen
Inhalt der
Batch-Datei
Betriebssystem
updaten
Update-Reihenfolge Das Betriebssystemupdate läuft in der folgenden chronologischen Reihenfolge
Log-Datei zur Doku-
mentation
7.12.4 Betriebssystemupdate über die Gerätewebseite durchführen
Aufruf der Geräte-
webseite
JCM-501-E00 Betriebsanleitung
Mit Hilfe eines USB-Sticks ist es möglich, eine Betriebssystemdatei an das Gerät
JCM-501-E00 zu übertragen.
Die Batch-Datei autostart.bat muss den folgenden Inhalt haben:
@echo off
if not exist \App\autostart.exe goto end
if exist \App\update.ini goto end
if exist \App\usb_update_process_marker goto dm
echo \Data\update\jcm_ce0.os >\App\update.ini
if not exist \Data\update md \Data\update
copy \%1\jcm_ce0.os \Data\update\jcm_ce0.os
echo.>\App\usb_update_process_marker
del \System\reset.exe
goto end
:dm
del \App\usb_update_process_marker
:end
ü
Eine Betriebssystemdatei für das Gerät JCM-501-E00 ist vorhanden.
ü
Das Betriebssystem des Geräts JCM-501-E00 ab Version 4.07.0.12 läuft.
ü
Während des Betriebssystemupdates bleibt das Gerät eingeschaltet.
1. Kopieren Sie die OS-Datei auf einen USB-Stick mit FAT-Formatierung.
2. Erstellen Sie eine Batch-Datei mit dem Namen autostart.bat auf dem USB-
Stick. Inhalt der Batch-Datei siehe oben.
3. Ersetzen Sie alle Stellen mit jcm_ce0 mit dem aktuellen Namen der OS-Da-
tei.
4. Schalten Sie das Gerät JCM-501-E00 aus.
5. Stecken Sie den USB-Stick in das Gerät JCM-501-E00 ein.
6. Schalten Sie das Gerät JCM-501-E00 ein.
ð Ca. 10 Sekunden später startet das Gerät selbstständig das Update.
ð
Das Gerät bootet selbstständig neu und startet die Applikation.
ab:
Stufe Beschreibung
1 Überspielen der Dateien
2 Reset des Geräts
3 Installation der Dateien
4 Reset des Geräts
5 Die Applikation erscheint
Der Updatevorgang ist in der Datei \App\update.log dokumentiert.
Auf der Gerätewebseite im Internet-Explorer sehen Sie alle Eigenschaften und
Versionsnummern Ihres Geräts. Die Konfiguration der Ethernet-Schnittstelle und
®
CANopen -Schnittstelle ist auch möglich.
Wenn Sie im Internet-Explorer die aktuelle IP-Adresse des Geräts eingeben,
dann wird auf dem PC die Gerätewebseite angezeigt.
Programmierung | 7
43 / 63
