NCLP60T

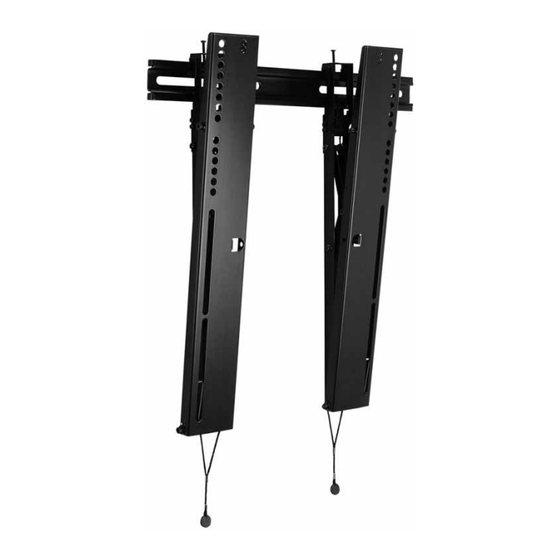

LOW PROFILE FLAT PANEL TILT MOUNT
Max screen size: 47"
Max weight 60 lbs – 27.2 KG
CAUTION: DO NOT EXCEED
MAXIMUM LISTED WEIGHT
CAPACITY. SERIOUS INJURY OR
PROPERTY DAMAGE MAY OCCUR!
OM # OM1100369
NCLP60T = L27-OM1100369-CON-090111vD
PN #
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Reduce.Reuse.Recycle
VERSION
D
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
BENUTZERHANDBUCH
INSTRUCTIEHANDLEIDING
MANUALE DI ISTRUZIONI
INSTRUKCJA OBSŁUGI
NÁVOD K OBSLUZE
KEZELÉSI KÉZIKÖNYV
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
MANUAL DE INSTRUÇÕES
BRUGERVEJLEDNING
ASENNUSOPAS
MONTERINGSANVISNING
MANUAL CU INSTRUCŢIUNI
РЪКОВОДСТВО ЗА РАБОТА
JUHEND
LIETOŠANAS PAMĀCĪBA
NAUDOJIMO INSTRUKCIJA
NAVODILA
NÁVOD NA OBSLUHU
TALİMAT KILAVUZU
BRUKSANVISNING
آﺘﻴﺐ اﻟﺘﻌﻠﻴﻤﺎت
说明手册
取扱説明書
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Omnimount NCLP60T
Inhaltszusammenfassung für Omnimount NCLP60T
- Seite 1 NCLP60T OM # OM1100369 NCLP60T = L27-OM1100369-CON-090111vD PN # LOW PROFILE FLAT PANEL TILT MOUNT VERSION INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES MANUEL D’INSTRUCTIONS BENUTZERHANDBUCH INSTRUCTIEHANDLEIDING MANUALE DI ISTRUZIONI INSTRUKCJA OBSŁUGI NÁVOD K OBSLUZE KEZELÉSI KÉZIKÖNYV ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ MANUAL DE INSTRUÇÕES...
- Seite 2 ESPAÑOL Descargo de responsabilidad. OmniMount Systems, Inc. ha puesto el máximo esfuerzo para que este manual sea preciso y completo. No obstante, no garantiza que la información aquí incluida cubra todos los detalles, condiciones o variantes. Tampoco prevé todas las posibles contingencias relacionadas con la instalación o el uso de este producto. La información que contiene este documento queda sujeta a cambio sin aviso previo o compromiso alguno.
- Seite 3 NEDERLANDS Vrijwaring – Het is de bedoeling van OmniMount Systems, Inc. dat deze handleiding zo nauwkeurig en volledig mogelijk is. OmniMount Systems, Inc. beweert echter niet dat de informatie in deze handleiding alle details, omstandigheden of variaties omvat. Evenmin wordt in dit document rekening gehouden met elke mogelijke onvoorziene gebeurtenis in verband met de installatie of het gebruik van dit product. De informatie in dit document kan zonder voorafgaande kennisgeving of verplichting hiertoe worden gewijzigd.
- Seite 4 PORTUGUÊS Limitação de responsabilidade – A OmniMount Systems, Inc. pretende que o presente manual seja preciso e completo. No entanto, a OmniMount Systems, Inc. não garante que as informações contidas no presente documento cobrem todos os detalhes, condições ou variações, nem prevêem todas as contingências possíveis relacionadas com a instalação ou utilização deste produto. As informações contidas no presente documento estão sujeitas a alteração sem qualquer tipo de aviso ou obrigação.
- Seite 5 SLOVENSKA Izjava o omejitvi odgovornosti – Podjetje OmniMount Systems, Inc., si je prizadevalo, da bi bil ta priročnik natančen in popoln. Vendar OmniMount Systems, Inc., ne jamči, da informacije v tem priročniku obravnavajo vse podrobnosti, pogoje ali odstopanja. Prav tako ne more predvideti sleherne možne okoliščine v povezavi z namestitvijo ali uporabo tega izdelka. Informacije, ki jih ta dokument vsebuje, se lahko spremenijo brez predhodnega obvestila ali kakršne koli obveznosti.
- Seite 6 Ansvarsfraskrivelse – OmniMount Systems, Inc. har til hensikt å gjøre denne brukermanualen presis og fullstendig. OmniMount Systems, Inc. påstår imidlertid ikke at informasjonen heri dekker alle detaljer, forhold eller variasjoner. Det har heller ikke ansvar for alle mulige uforutsette hendelser i forbindelse med montering eller bruk av dette produktet. Informasjonen i dette dokumentet kan endres uten varsel. OmniMount Systems, Inc.
- Seite 7 WEIGHT CAPACITY MAXIMUM WEIGHT CAPACITY POUNDS (LBS) / KILOGRAMS (KG) MAXIMUM SCREEN SIZE COMPLETE UNIT 60 (LBS) / 27.2 (KG) 47in CAUTION! CAUTION! MAXIMUM WEIGHT CAPACITY MAXIMUM SCREEN SIZE 47” 60 lbs 27.2 kg USE WITH FLAT PANELS EXCEEDING THE MAXIMUM WEIGHT CAPACITY OF THIS PRODUCT MAY RESULT IN PRODUCT FAILURE CAUSING POSSIBLE INJURY AND OR PROPERTY DAMAGE.
-
Seite 8: Inhaltsverzeichnis
TOOLS NEEDED SCREW / HARDWARE PACK FOR TV / TORNILLOS / KIT PARA LA TV Monitor Kit L-U-vD Spacers Spacers Washers Washers Screws / Hardware for Flat Panel (Monitor Kit L-U-vD) SCREW / HARDWARE PACK FOR WALL Part # Description Wall Kit 516-2vC Philips screws M4 x 15mm Philips screws M4 x 30mm... - Seite 9 CONTENTS Contents Part # Description Wall Plate Vertical Rail - Right Vertical Rail - Left Level/Locking Screws Tilt Tension Screw Pull String Kickstand...
- Seite 10 ATTENTION!! NCLP60T and NCLP120T are applicable for VESA pattern 100mm x 100mm by switching vertical rails (PART #2 AND PART #3). NCLP60T 100mm VESA 100mm x 100mm NCLP120T 100mm VESA 100mm x 100mm...
-
Seite 11: M-A
STEP 1 Connect adapter to flat panel Conecte el adaptador al monitor Connectez l'adaptateur au moniteur Befestigen Sie den Adapter am Bildschirm Sluit de adapter aan op de monitor Collegare l'adattatore allo schermo Podłącz adapter do monitora Připojte adaptér k monitoru Csatlakoztassa az adaptert a monitorhoz. - Seite 12 STEP 2A: WOOD STUD Find stud and mark edge and center locations Wood Stud Ubique el panel y marque las ubicaciones de los bordes y el centro. Panel de madera Poutre de bois Repérez l'emplacement d'une poutre, puis marquez l'emplacement des bords et du centre de cette poutre. Holzbalken Suchen Sie einen Balken und markieren Sie Seiten und Mitte.
-
Seite 13: W-A
STEP 2A: WOOD STUD Drill pilot hole Wood Stud Realice el agujero piloto Panel de madera Percez le trou de guidage Poutre de bois Bohren Sie die Vorbohrung Holzbalken Boor een montagegat Houten dragers Trapanare il foro pilota Montante in legno Wywierć... -
Seite 14: W-C
STEP 2B: SOLID CONCRETE Drill pilot hole Solid Concrete Realice el agujero piloto Concreto sólido Percez le trou de guidage Béton massif Bohren Sie die Vorbohrung Beton Boor een montagegat Massief beton Trapanare il foro pilota Calcestruzzo pieno Wywierć otwór pilotowy Beton zwykły Vyvrtejte vodicí... - Seite 15 STEP 3: Hang with monitor attached Cuelgue con el monitor adherido. Accrochez avec le moniteur installé. Mit dem befestigten Monitor aufhängen. Hang op terwijl de monitor is bevestigd. Appendere con lo schermo attaccato. Powieś z przymocowanym monitorem. Zavěste s připevněným monitorem. Függessze fel a monitorral együtt.
- Seite 16 STEP 4: Route Cables Tienda los cables Installez les câbles Verlegen Sie die Kabel Plaats de kabels Inserire i cavi Poprowadź kable Natáhněte kabely Vezesse el a kábeleket. Δρομολόγηση καλωδίων Dispor os cabos Føringskabler Reititä kaapelit Lägg kablar Direcţionaţi cablurile Маршрутни...
- Seite 17 STEP 5: Level Nivel Niveau Wasserwaage Waterpas Livellare Poziomnica Vodováha Szintező Αλφάδι Nível Vaterpas Vesivaaka Pass Nivelă Ниво Lood Līmenis Lygis Vodna tehtnica Vodováha Уровень Aynı Seviyeye Getir Vater ﻣﻴﺰان 水平调整 水平器 lower raise...
-
Seite 18: P-A
STEP 6: Adjust to Desired Location or Tilt Ajuste a la inclinación o ubicación deseada Ajustez à la position désirée ou inclinez An die gewünschte Position anpassen oder neigen Stel in op de gewenste plaats of kantel Regolare la posizione o l'inclinazione come desiderato Dopasuj do żądanego położenia lub nachylenia Upravte polohu tak, abyste dosáhli požadovaného umístění... - Seite 19 PAGE LEFT BLANK INTENTIONALLY Page Left Blank Intentionally Esta página se dejó en blanco intencionalmente Cette page est intentionnellement vierge Seite absichtlich freigelassen Pagina werd leeg gehouden Pagina lasciata intenzionalmente vuota Strona celowo pozostawiona pusta Záměrně prázdná stránka Szándékosan üresen hagyott oldal Σκόπιμα...
- Seite 20 PAGE LEFT BLANK INTENTIONALLY Page Left Blank Intentionally Esta página se dejó en blanco intencionalmente Cette page est intentionnellement vierge Seite absichtlich freigelassen Pagina werd leeg gehouden Pagina lasciata intenzionalmente vuota Strona celowo pozostawiona pusta Záměrně prázdná stránka Szándékosan üresen hagyott oldal Σκόπιμα...
- Seite 21 PAGE LEFT BLANK INTENTIONALLY Page Left Blank Intentionally Esta página se dejó en blanco intencionalmente Cette page est intentionnellement vierge Seite absichtlich freigelassen Pagina werd leeg gehouden Pagina lasciata intenzionalmente vuota Strona celowo pozostawiona pusta Záměrně prázdná stránka Szándékosan üresen hagyott oldal Σκόπιμα...
- Seite 22 PAGE LEFT BLANK INTENTIONALLY Page Left Blank Intentionally Esta página se dejó en blanco intencionalmente Cette page est intentionnellement vierge Seite absichtlich freigelassen Pagina werd leeg gehouden Pagina lasciata intenzionalmente vuota Strona celowo pozostawiona pusta Záměrně prázdná stránka Szándékosan üresen hagyott oldal Σκόπιμα...
-
