OE120IW
OM1100632

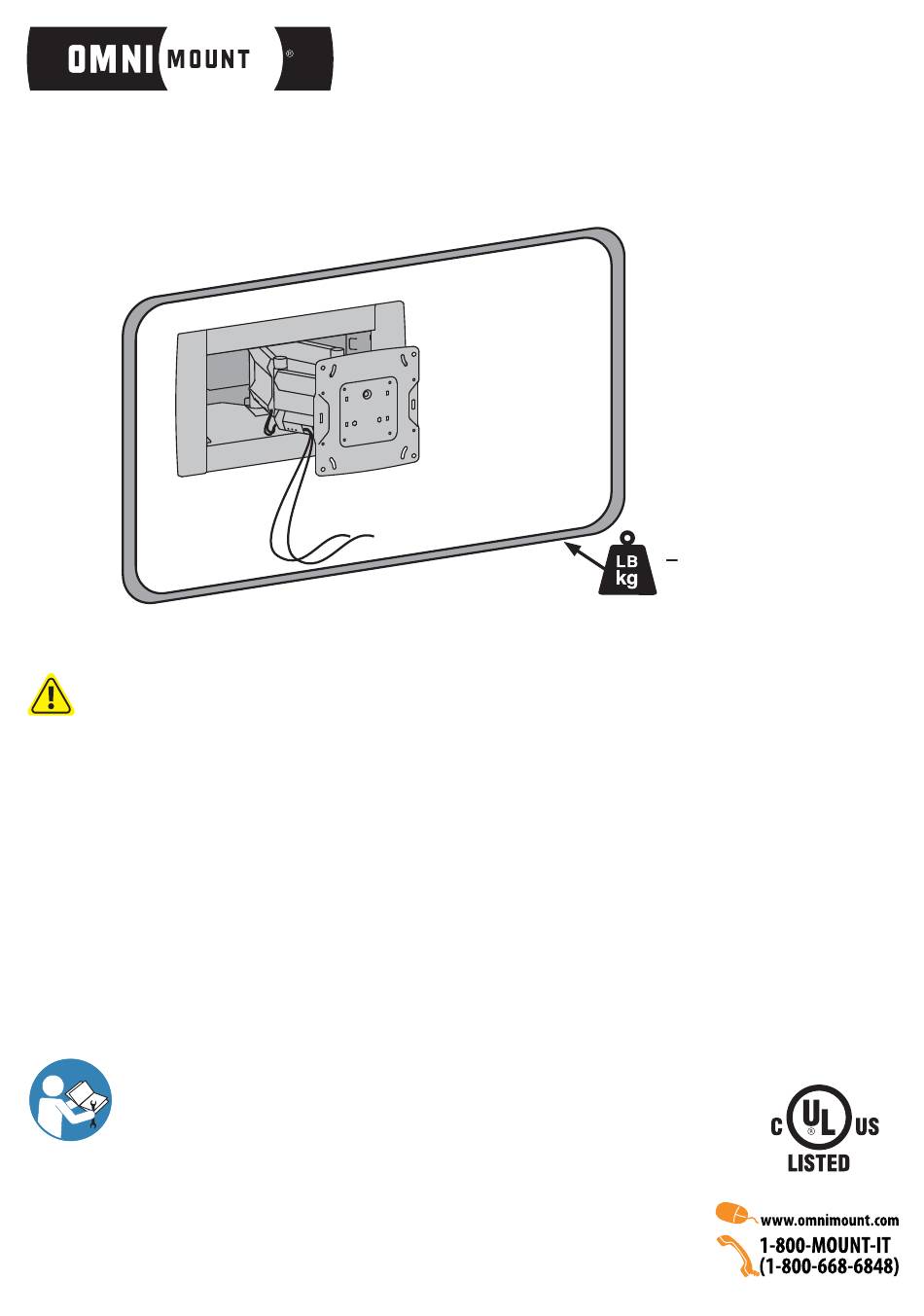

CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR!
PRECAUCIÓN: NO SUPERE LA CAPACIDAD DE PESO MÁXIMA INDICADA. PODRÍA OCURRIR DAÑOS MATERIALES GRAVES O
LESIONES FÍSICAS.
ATTENTION : NE PAS DÉPASSER LA CAPACITÉ NOMINALE MAXIMALE MENTIONNÉE. DE SÉRIEUSES BLESSURES OU DES
DOMMAGES MATÉRIELS POURRAIENT SE PRODUIRE !
VORSICHT: DIE ANGEGEBENE MAXIMALE TRAGFÄHIGKEIT NICHT ÜBERSCHREITEN. DIES KANN SCHWERE VERLETZUNGEN
ODER SACHSCHÄDEN ZUR FOLGE HABEN!
ATTENZIONE: NON SUPERARE LA CAPACITÀ DI CARICO MASSIMA INDICATA. POTREBBERO VERIFICARSI INFORTUNI O DANNI
AGLI OGGETTI!
ПРЕДОСТЕРЕЖЕНИЕ: ПРЕВЫШЕНИЕ УКАЗАННОЙ ПРЕДЕЛЬНОЙ НАГРУЗКИ НЕ ДОПУСКАЕТСЯ. ВОЗМОЖНО ПРИЧИНЕНИЕ
СЕРЬЕЗНОГО ВРЕДА ЗДОРОВЬЮ И ИМУЩЕСТВУ!
CUIDADO: NÃO ULTRAPASSE A CAPACIDADE MÁXIMA DE PESO INDICADA. PODEM OCORRER LESÕES GRAVES OU DANOS À
PROPRIEDADE!
www.omnimount.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Guida per l'utente - Italiano
Руководство пользователя - русский язык
Português - Guia do usuário
مدختسملا ليلد – ةيبرعلا ةغللا
Příručka pro uživatele - čeština
Használati utasítás
Polski - podręcznik użytkownika
Ελληνικά - Οδηγός χρήστη
Türkçe - Kullanıcı Kılavuzu
שמתשמל ךירדמ - תירבע
888-61-155-W-01 rev. C • 01/15
!ﺗﻧﺑﯾﮫ: ﯾﺣذر ﺗﺟﺎوز اﻟﺣﻣوﻟﺔ اﻟﻘﺻوى اﻟواردة ﻓﻲ اﻟﻘﺎﺋﻣﺔ؛ وإﻻ ﻗد ﯾﻧﺗﺞ ﺿرر ﺑﺎﻟﻎ أو ﺗﻠف ﺑﺎﻟﻣﻣﺗﻠﻛﺎت
User's Guide
Guía del usuario
Manuel de l'utilisateur
Gebruikersgids
Guida per l'utente
Руководство пользователя
Guia do usuário
دﻟﯾل اﻟﻣﺳﺗﺧدم
< 120 lbs
(54.4 kg)
1 of 13
