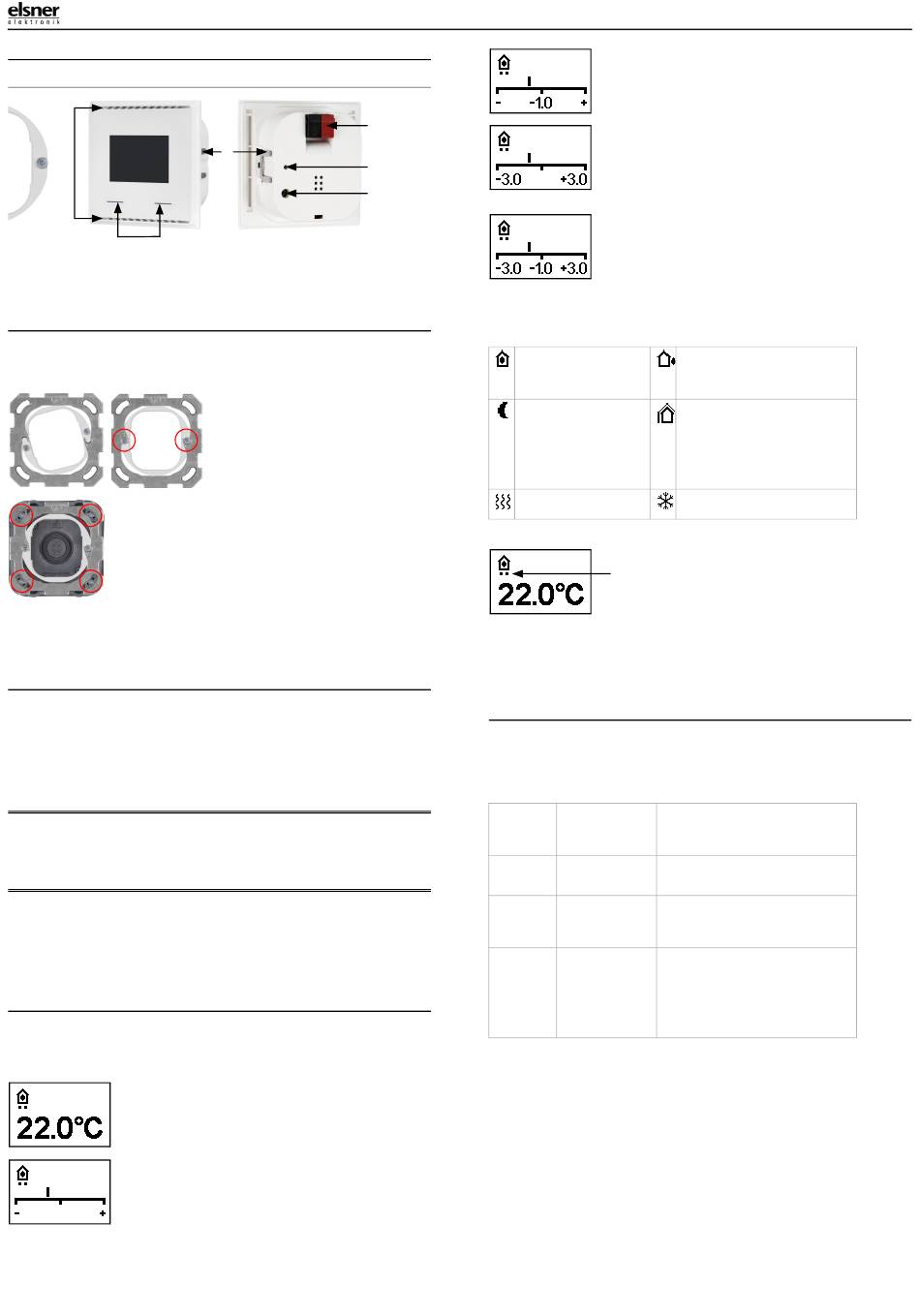

2.3. Aufbau des Geräts
2.3.1. Gehäuse
1
2
Abb. 1
3
1 Montageaufnahme mit Schrau-
be
2 Öffnungen für Luftzirkulation
3 Touch-Tasten
2.4. Montage des Sensors
Montieren Sie zunächst den winddichten Einlasskasten mit Zuleitung. Dichten Sie
auch die Zuleitungsrohre ab, um Zugluft zu vermeiden.
Drehen Sie die Schrauben ein Stück weit in die Montageaufnahme.
Legen Sie den Rahmen des Schalterprogramms auf. Schließen Sie die Busleitung +/
- am Stecker (schwarz-rot) an.
Stecken Sie das Gehäuse mit den Rasten fest auf die Montagehilfe, so dass Gerät
und Rahmen fixiert sind.
2.5. Hinweise zur Montage und Inbetriebnahme
Setzen Sie das Gerät niemals Wasser (Regen) oder Staub aus. Die Elektronik kann
hierdurch beschädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht über-
schritten werden. Betauung vermeiden.
Nach dem Anlegen der Busspannung befindet sich das Gerät einige Sekunden lang
in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus emp-
fangen oder gesendet werden.
3.
Gerät am Bus adressieren
Das Gerät wird mit der Bus-Adresse 15.15.255 ausgeliefert. Eine andere Adresse
kann in der ETS durch Überschreiben der Adresse 15.15.255 programmiert werden
oder über den Programmier-Taster eingelernt werden.
4.
Anzeige und Bedienung am Gerät
In der ETS werden genaue Vorgaben für die Darstellung im Display und die Nutzung
der Tastenfunktionen eingestellt.
Im Display kann grundsätzlich entweder eine zwei- oder dreizeilige Textanzeige (z.
B. für Messwerte) oder die Temperaturregler-Anzeige dargestellt werden. Zwischen
den beiden Anzeigen kann durch Drücken einer beliebigen Taste gewechselt wer-
den, wenn dies nicht in der ETS unterbunden wurde.
4.1. Modus-Anzeige und manueller Temperaturregler
Je nach gewählter ETS-Einstellung wird in der Modus-Anzeige nur der aktuelle Soll-
wert angezeigt oder die Basissollwerteinstellung mit Skalenanzeige. Der manuell
einstellbare Bereich wird in der ETS eingestellt.
Folgende Anzeigemöglichkeiten stehen zur Verfügung:
Abb. 4
Modus-Anzeige mit aktuellem Sollwert bzw. Ba-
sissollwert
Abb. 5
Modus-Anzeige mit Skalenanzeige zur Ände-
rung des Basissollwerts.
Die Reglerstellung in der Abbildung zeigt „Ba-
sissollwert verringert".
Sensor KNX T-UP Touch CH • Stand: 12.02.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Sensor KNX T-UP Touch CH
5
4
6
7
4 Rasten
5 KNX-Klemme BUS +/-
6 Programmier-LED (versenkt)
7 Programmier-Taste (versenkt)
zum Einlernen des Geräts
Abb. 2
Hängen Sie die Montageauf-
nahme in der Trägerplatte des
Schaltersystems ein und ziehen
Sie die Schrauben fest.
Abb. 3
Verschrauben Sie die Träger-
platte auf dem Einlasskasten.
Abb. 6
Modus-Anzeige mit Skalenanzeige und Zahl.
Anzeige der eingestellten Sollwert-Änderung.
Die Reglerstellung in der Abbildung zeigt „Ba-
sissollwert verringert um 1.0°".
Abb. 7
Modus-Anzeige mit Skalenanzeige und Bereich.
Anzeige des möglichen Änderungsbereichs
(wie in der ETS vorgegeben).
Die Reglerstellung in der Abbildung zeigt „Ba-
sissollwert verringert".
Abb. 8
Modus-Anzeige mit Skalenanzeige, Bereich und
Zahl.
Anzeige des möglichen Änderungsbereichs
(wie in der ETS vorgegeben) und der eingestell-
ten Sollwert-Änderung.
Die Reglerstellung in der Abbildung zeigt „Ba-
sissollwert verringert um 1.0°".
Symbole
Komfortbetrieb.
Solltemperatur Komfort
(Anwesenheit) wird ver-
wendet.
Eco-Betrieb.
Solltemperatur Nacht
wird verwendet.
Heizmodus.
Es wird geheizt.
Priorität (Punkte)
Abb. 9
Bei der Reglungsart „HVAC-Modus mit 2x 8 Bit"
zeigen Punkte unter dem Symbol an, mit wel-
cher Priorität der aktuelle Modus läuft.
Ein Punkt: Priorität 1/Zwangsführung. Die Temperatur-Automatik kann nicht manu-
ell beeinflusst werden. Über die Tasten am Gerät kann weder die Solltemperatur
noch der Betriebs-Modus verändert werden.
Zwei Punkte: Priorität 2. Die Solltemperatur und der Betriebs-Modus können über
die Tasten verändert werden.
4.2. Raumtemperatur mit den Tasten verändern
Ist die Modus-Anzeige aktiv, können die Solltemperatur im Raum und der Betriebs-
modus mit den Tasten manuell geändert werden. Die Tastenfunktionen können in
der ETS gesperrt werden oder wegen Betriebsmodus mit Priorität 1 unterbunden
sein. Auch können die einzelnen Betriebsmodi in der ETS für die manuelle Auswahl
gesperrt werden.
Solltempe-
linke Taste
ratur
kurz drücken
absenken
(-)
Solltempe-
rechte Taste
ratur erhö-
kurz drücken
hen (+)
Modus
linke oder rechte
umschal-
Taste
ten
länger als 2 Sek.
drücken
Komfort-
im Eco-Modus:
modus
beide Tasten
verlängern
gleichzeitig
länger als 2 Sek.
drücken
Standby-Betrieb.
Solltemperatur Standby (Abwe-
senheit tagsüber) wird verwendet.
Gebäudeschutz-Betrieb.
Solltemperatur Gebäudeschutz
wird verwendet. Das Symbol
blinkt wenn der Modus aktiviert
wurde, aber die Aktivierungs-Ver-
zögerungszeit noch nicht abgelau-
fen ist.
Kühlmodus.
Es wird gekühlt.
Der Sollwert für die Raumtemperatur
wird abgesenkt.
Die Schrittweite wird in der ETS defi-
niert (0,1°C bis 5°C).
Der Sollwert für die Raumtemperatur
wird angehoben. Die Schrittweite wird
in der ETS definiert (0,1°C bis 5°C).
Wechselt zwischen den Betriebsarten
Komfort , Standby, Eco und Gebäude-
schutz (sofern in der ETS freigegeben).
Schaltet für eine gewisse Zeit von Eco-
wieder auf Komfortbetrieb (z. B. wenn
die Räume abends länger genutzt wer-
den sollen).
Die Dauer wird in der ETS definiert
(bis zu 10 Stunden). Die verbleibende
Zeit im Komfortbetrieb wird angezeigt.
