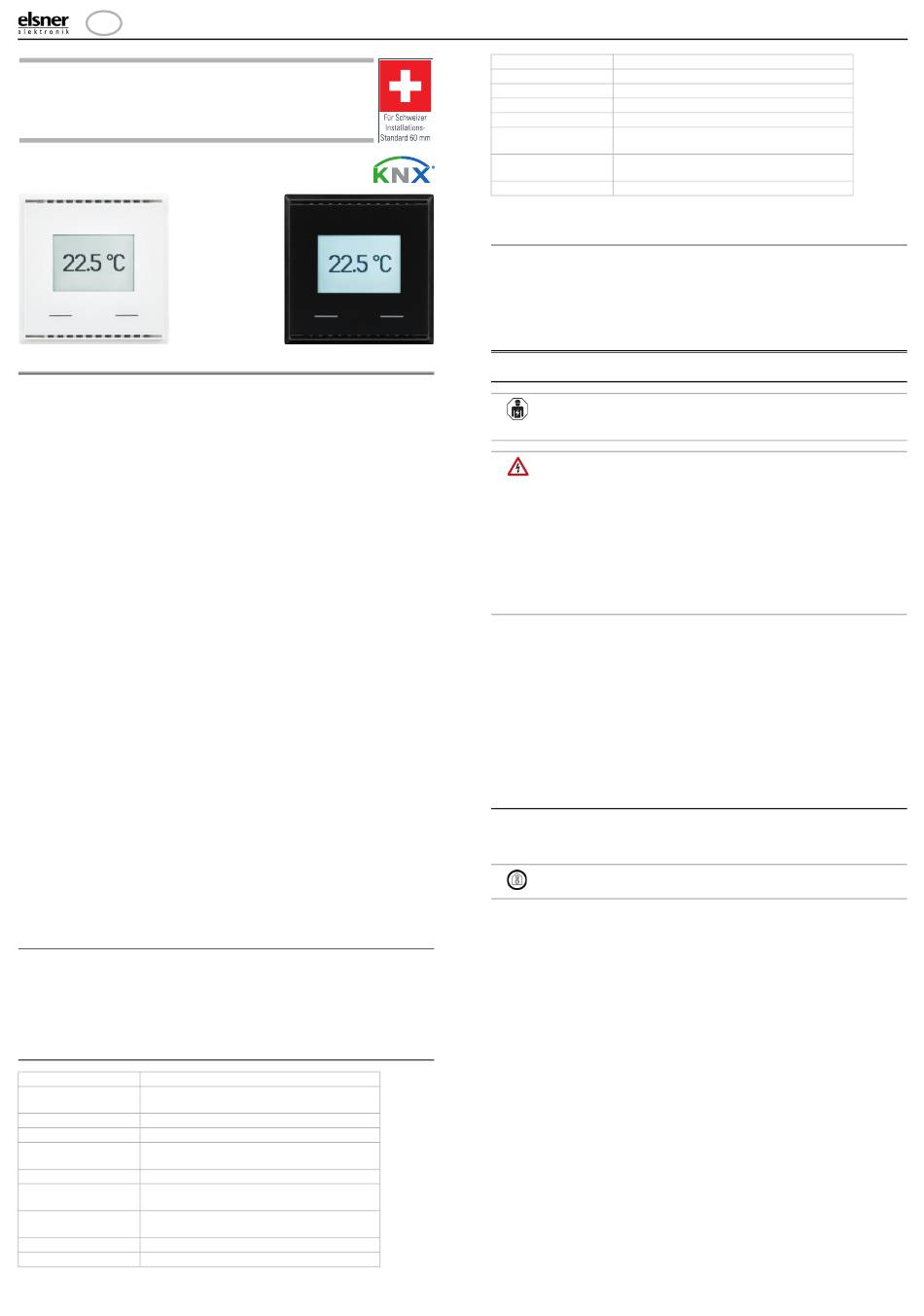

KNX T-UP Touch CH
Temperatursensor
Technische Daten und Installationshinweise
Artikelnummern 70633 (Weiß), 70634 (Schwarz)
1. Beschreibung
Der Sensor KNX T-UP Touch CH misst die Raumtemperatur. Über den Bus kann
der Innenraumsensor einen externen Wert empfangen und mit den eigenen Daten
zu einer Gesamttemperatur (Mischwert) weiterverarbeiten. Der KNX T-UP Touch
CH hat zwei Touch-Taster, die zur Veränderung der Raumtemperatur (Solltempera-
tur), zur Umschaltung zwischen den Betriebsmodi oder als frei programmierbare
Bustaster verwendet werden können.
Der KNX T-UP Touch CH hat einstellbare Grenzwerte. Die Grenzwert-Ausgänge
und weitere Kommunikationsobjekte können über UND- und ODER-Logik-Gatter
verknüpft werden. Zusätzlich kann ein integrierter Stellgrößenvergleicher Werte, die
über Kommunikationsobjekte empfangen wurden, vergleichen und ausgeben. Inte-
grierte PI-Regler steuern eine Heizung und eine Kühlung (nach Temperatur).
Das integrierte Display zeigt die eigenen Werte und über den Bus empfangene Da-
ten (z. B. Datum, Uhrzeit). Das Gerät wird mit einem Rahmen der im Gebäude ver-
wendeten Schalterreihe ergänzt und passt sich so nahtlos in die Innenausstattung
ein.
Funktionen:
• Messung der Temperatur
• Mischwerte aus eigenen Messwerten und externen Werten (Anteil
prozentual einstellbar)
• Anzeige 1-3 Zeilen (gemessene Werte oder über der Bus empfangene Werte)
oder Anzeige für Temperaturregelung (siehe auch Modus-Anzeige und
manueller Temperaturregler)
• 2 Touch-Taster. Konfiguration als Bustaster oder zur Veränderung der
Solltemperatur und zur Umschaltung zwischen den Betriebsmodi (siehe auch
Raumtemperatur mit den Tasten verändern)
• PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur
• Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte:
3 × Temperatur
• 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
• 2 Stellgrößenvergleicher zur Ausgabe von Minimal-, Maximal- oder
Durchschnittswerten. Jeweils 5 Eingänge für über Kommunikationsobjekte
empfangene Werte
Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im
ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.els-
ner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Gehäuse mit Display
• Montageaufnahme mit Schrauben
Sie benötigen zusätzlich (nicht im Lieferumfang enthalten):
• Abdeckrahmen (für Einsatz 60 x 60 mm) und Befestigungsplatte (77 mm) für
Schweizer Installations-Standard
• Einlasskasten
1.1. Technische Daten
Gehäuse Echtglas, Kunststoff
Farben • ähnlich RAL 9010 Reinweiß
• ähnlich RAL 9005 Tiefschwarz
Montage Einbau in Einlasskasten
Schutzart IP 20
Maße Gehäuse ca. 60 x 60 (B x H, mm), Aufbautiefe
ca. 8 mm
Gesamtgewicht ca. 60 g
Umgebungstempera- Betrieb 0...+50°C, Lagerung -10...+60°C
tur
Umgebungsluftfeuch- max. 95% rF, Betauung vermeiden
tigkeit
Betriebsspannung KNX-Busspannung
Busstrom max. 10 mA
Sensor KNX T-UP Touch CH • Stand: 12.02.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Sensor KNX T-UP Touch CH
Datenausgabe
BCU-Typ
PEI-Typ
Gruppenadressen
Zuordnungen
Kommunikationsob-
jekte
Temperatur-Messbe-
reich
Temperatur Auflösung
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
1.1.1. Genauigkeit der Messung
Messwertabweichungen durch dauerhaft vorhandene Störquellen (siehe Kapitel
Montageort) können in der ETS korrigiert werden, um die angegebene Genauigkeit
des Sensors zu erreichen (Offset).
Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die
Elektronik berücksichtigt. Sie wird von der Software kompensiert.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Der Sensor KNX T-UP Touch CH ist für die Wandmontage in einem Einlasskasten
konzipiert. Das Gerät wird mit einem Rahmen des Schweizer 60 mm-Installations-
Standards ergänzt.
Achten Sie bei der Wahl des Montageorts bitte darauf, dass die Messergebnisse
möglichst wenig von äußeren Einflüssen verfälscht werden. Mögliche Störquellen
sind:
• Direkte Sonnenbestrahlung
• Zugluft von Fenstern oder Türen
• Zugluft aus Rohren, die von anderen Räumen oder dem Außenbereich in die
Dose führen, in der der Sensor montiert ist
• Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert ist,
z. B. durch Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre
• Anschlussleitungen und Leerrohre, die aus einem kälteren oder wärmeren
Bereich zum Sensor führen
Messwertabweichungen durch dauerhaft vorhandene Störquellen können in der
ETS korrigiert werden, um die angegebene Genauigkeit des Sensors zu erreichen
(Offset).
KNX +/- Bussteckklemme
eigener Mikrocontroller
0
max. 254
max. 254
180
0...+50°C
0,1°C
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Nur in trockenen Innenräumen installieren und betreiben.
Betauung vermeiden.
1
DBEEA6090
