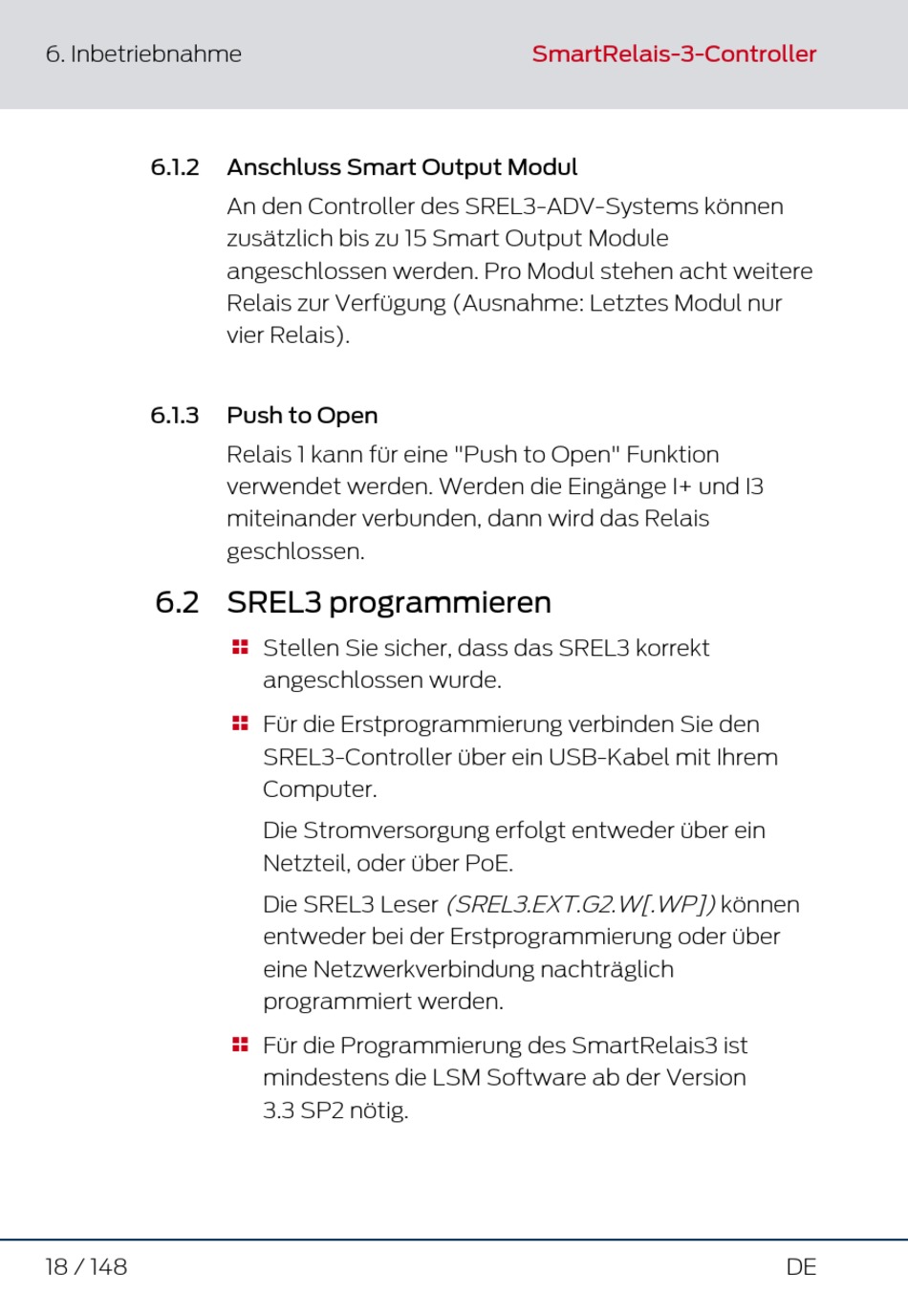

Anschluss Smart Output Modul; Push To Open; Srel3 Programmieren - Simons Voss Technologies SmartRelais-3-Controller Kurzanleitung

6. Inbetriebnahme
6.1.2
6.1.3

6.2 SREL3 programmieren

18 / 148

Anschluss Smart Output Modul

An den Controller des SREL3-ADV-Systems können
zusätzlich bis zu 15 Smart Output Module
angeschlossen werden. Pro Modul stehen acht weitere
Relais zur Verfügung (Ausnahme: Letztes Modul nur
vier Relais).

Push to Open

Relais 1 kann für eine "Push to Open" Funktion
verwendet werden. Werden die Eingänge I+ und I3
miteinander verbunden, dann wird das Relais
geschlossen.
Stellen Sie sicher, dass das SREL3 korrekt

angeschlossen wurde.
Für die Erstprogrammierung verbinden Sie den

SREL3-Controller über ein USB-Kabel mit Ihrem
Computer.
Die Stromversorgung erfolgt entweder über ein
Netzteil, oder über PoE.
Die SREL3 Leser (SREL3.EXT.G2.W[.WP]) können
entweder bei der Erstprogrammierung oder über
eine Netzwerkverbindung nachträglich
programmiert werden.
Für die Programmierung des SmartRelais3 ist

mindestens die LSM Software ab der Version
3.3 SP2 nötig.
SmartRelais-3-Controller
DE
